Preamplificatore a triodi ECC82

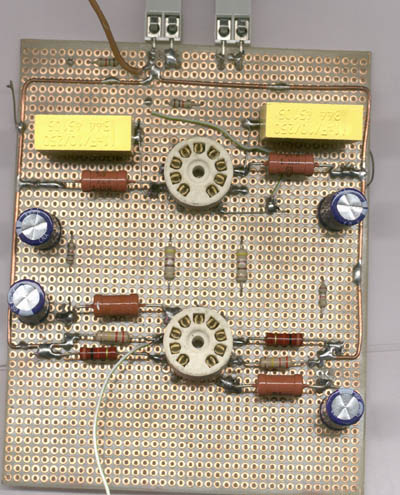

Questa è la traccia per cablare un preamplificatore valvolare. Come vedete non è così complicato :-) Clicca sulla foto per ingrandire.

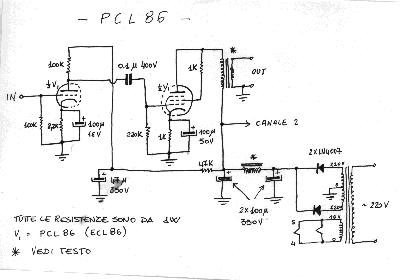

Progetto per un piccolo ampli a triodi a costo (quasi) zero
I trasformatori di uscita possono essere recuperati da vecchi televisori a valvole, avendo la premura di selezionarne due uguali, sono buoni quelli montati sui Telefunken e Philips ma anche gli altri vanno discretamente. Anche l'induttanza può essere recuperata dallo stesso televisore. Per l' alimentazione invece occorre un tr con due uscite: una a 220V e una a 16V. Se non si dovesse reperire un tr con tali caratteristiche si possono usare due tr da 220/15V utilizzando l'uscita a15V del primo per i filamenti e per alimentare il secondario del secondo tr ottenendo circa 220V sul relativo primario. I condensatori possono essere recuperati da lo stesso televisore di cui sopra, controllando che non siano troppo "cotti". Le resistenze, dato il loro basso costo, sarebbe meglio che fossero nuove e possibilmente da 1W. Consiglio di cablare in aria, visto anche la semplicità del circuito e di stare attenti alle tensioni in gioco che possono essere molto pericolose. Per il telaio vi lascio alla vostra fantasia anche se la foto può dare un'idea. Su TNT-Audio trovate il progetto completo e la prova d'ascolto. Per qualsiasi chiarimento scrivetemi Buon lavoro! |
|||||||
|
