1. Objetivo

1) Implementar a Terceira Forma Normal (3ªFN) do seu Protótipo de Aplicativo de Banco de Dados (BD) utilizando um
Modelo de Dados Relacional em um Sistema Gerenciador de Banco de Dados (SGBD) previamente escolhido e testar a sua
funcionalidade, visando reduzir o desperdício de recursos nas futuras fases de integração e melhorar a eficiência operacional dos futuros Bancos de Dados Setoriais (BDS), Bancos de Dados Corporativo (BDC) e do Banco de Dados Holding (BDH); e
2) Pesquisar os Modelos de Dados Hierárquico, Rede e Orientado a Objetos, e Converter a 3ªFN do seu Protótipo de
Aplicativo de BD no Modelo de Dados Relacional para os Modelos de Dados Hierárquico, Rede e Orientado a Objetos, visando identificar algumas das suas principais diferenças e características.

2. Procedimento

Parte 1)

Inicialmente vamos testar o BD desenvolvido em sua 3FN, para isso, inicialmente criamos

as TABLES no SGBD Oracle 10g Spatial, através da execução do seguinte script SQL:

CREATE TABLE EMBARCACAO (

emb_reg VARCHAR(20) NOT NULL,
emb_nome VARCHAR(40) NOT NULL,
tip_num VARCHAR(20) NOT NULL,
pro_num VARCHAR(20) NOT NULL,
loc_num VARCHAR(20) NOT NULL
);

CREATE TABLE DESCRICAO (

emb_reg VARCHAR(20) NOT NULL,
des_peso VARCHAR(20) NOT NULL,
des_largura VARCHAR(20) NOT NULL,
des_comprimento VARCHAR(20) NOT NULL,
des_altura VARCHAR(20) NOT NULL,
des_material VARCHAR(20) NOT NULL,
des_propulsao VARCHAR(20) NOT NULL
);

CREATE TABLE CARGA (

emb_reg VARCHAR(20) NOT NULL,
car_num VARCHAR(20) NOT NULL,
car_tipo VARCHAR(20) NOT NULL,
car_peso VARCHAR(20) NOT NULL,
car_perigo VARCHAR(20) NOT NULL
);

CREATE TABLE PROPRIETARIO (

pro_num VARCHAR(20) NOT NULL,
pro_nome VARCHAR(20) NOT NULL,
pro_CNPJ VARCHAR(20) NOT NULL,
pro_CPF VARCHAR(20) NOT NULL
);

CREATE TABLE TIPO (

tip_num VARCHAR(20) NOT NULL,
tip_nome VARCHAR(20) NOT NULL,
tip_proposito VARCHAR(20) NOT NULL
);

CREATE TABLE LOCALIAZCAO (

emb_reg VARCHAR(20) NOT NULL,
loc_georef MDSYS.SDO_GEOMETRY,

loc_origemdados VARCHAR(20) NOT NULL
);

ALTER TABLE EMBARCACAO
ADD ( PRIMARY KEY (emb_reg));

ALTER TABLE PROPRIETARIO
ADD ( PRIMARY KEY (pro_num));

ALTER TABLE TIPO
ADD ( PRIMARY KEY (tip_num));

ALTER TABLE CARGA
ADD ( PRIMARY KEY (car_num));

ALTER TABLE EMBARACACAO
ADD ( FOREIGN KEY (tip_num) REFERENCES TIPO);

ALTER TABLE EMBARACACAO
ADD ( FOREIGN KEY (pro_num) REFERENCES TIPO);

ALTER TABLE DESCRICAO
ADD ( FOREIGN KEY (emb_reg) REFERENCES EMBARCACAO);

ALTER TABLE CARGA
ADD ( FOREIGN KEY (car_num) REFERENCES EMBARCACAO);

ALTER TABLE LOCALIZACAO
ADD ( FOREIGN KEY (emb_reg) REFERENCES EMBARCACAO);

Prosseguimos então para a inserção da massa de dados para teste, que foi realizada com o seguinte script SQL:

INSERT INTO TIPO VALUES
('1','militar', 'patrulhamento');

INSERT INTO TIPO VALUES
('2','social', 'carregamento');

INSERT INTO TIPO VALUES
('3','social', 'turismo');

INSERT INTO PROPRIETARIO VALUES
('1','joao da silva','123123', '1111111111');

INSERT INTO PROPRIETARIO VALUES
('2','FAB','56796566', '1234567890');

INSERT INTO EMBARCACAO VALUES
('1','Mariner', '1','1');

INSERT INTO EMBARCACAO VALUES
('2','Patrul', '1','2');

INSERT INTO EMBARCACAO VALUES
('3', 'TOURISTER', '3', '1');

NSERT INTO DESCRICAO VALUES
('1','60 ton', '20','30','5','madeira','diesel');

INSERT INTO DESCRICAO VALUES
('2','19 ton', '4','2','1','fibra de vidro','remo');

INSERT INTO USER_SDO_GEOM_METADATA

(TABLE_NAME, COLUMN_NAME, DIMINFO, SRID) VALUES ('LOCALIZACAO', 'loc_georef', MDSYS.SDO_DIM_ARRAY

(MDSYS.SDO_DIM_ELEMENT('LONG', -73.994423393, -28.835883971, 5.0E-8), MDSYYS.SDO_DIM_ELEMENT('LAT', -33.752061377, 5.271806856, 5.0E-8)), NULL);

CREATE INDEX LOCALIZACAO_SDX ON LOCALIZACAO(loc_georef) INDEXTYPE IS

MDSYS.SPATIAL_INDEX PARAMETERS ('SDO_INDX_DIMS=2 LAYER_GTYPE="POINT"');

INSERT INTO LOCALIZACAO VALUES

('1', MDSYS.SDO_GEOMETRY(2001,NULL,MDSYS.

SDO_POINT_TYPE(-4.2,-35.3,50.0),NULL,NULL),'radar');

INSERT INTO LOCALIZACAO VALUES
('2', SDO_GEOMETRY(2001, 8307,

SDO_POINT_TYPE(-15.6754, 43.7, NULL), NULL, NULL),'GPS');

INSERT INTO LOCALIZACAO VALUES
('3', SDO_GEOMETRY(2001, 8307,

SDO_POINT_TYPE(5.70, -16.6789, NULL), NULL, NULL),'radar');

Prosseguimos então para a elaboração e criação da Queries para testes:

Query 1) Exibir todas as embarcações cadastradas

SELECT * FROM EMBARCACAO;

EMB_REG	EMB_NOME	TIP_NUM	PRO_NUM
1	Mariner	1	1
2	Patrul	1	2
3	TOURISTER	3	1

Query 2) Exibir o tipo da embarcação com o nome Mariner

SELECT * FROM EMBARCACAO

INNER JOIN TIPO ON EMBARCACAO.tip_num = TIPO.tip_num;

EMB_REG	EMB_NOME	TIP_NUM	PRO_NUM	TIP_NUM	TIP_NOME	TIP_PROPOSITO
1	Mariner	1	1	1	militar	patrulhamento
2	Patrul	1	2	1	militar	patrulhamento
3	TOURISTER	3	1	3	social	turismo

Query 3) Mostrar a descrição das embarcações militares

SELECT EMBARCACAO.emb_nome, DESCRICAO.* FROM EMBARCACAO, DESCRICAO,TIPO

WHERE EMBARCACAO.tip_num = TIPO.tip_num and TIPO.tip_nome = 'militar' and DESCRICAO.emb_reg = EMBARCACAO.emb_reg;

EMB_NOME	EMB_REG	DES_PESO	DES_LARGURA	DES_COMPRIMENTO	DES_ALTURA	DES_MATERIAL	DES_PROPULSAO
Mariner	1	60 ton	20	30	5	madeira	diesel
Patrul	2	19 ton	4	2	1	fibra de vidro	remo

Query 4) Exibir as distâncias entre as embarcações e a interseccao do Equador com Greenwich

SELECT EMBARCACAO.emb_nome, SDO_GEOM.SDO_DISTANCE(TELEFONE_MOVEL.tel_pos,MDSYS.SDO_GEOMETRY(2001,NULL,MDSYS.SDO_POINT_TYPE(0,0,0),NULL,NULL)  AS distancia FROM EMBARCACAO;

EMB_NOME	DISTANCIA
Mariner	8452917.82
Patrul	5085331.12
TOURISTER	1947928.95

Prosseguimos então para a publicação do dicionário de dados:

Dicionário de Dados

Nome	Conteúdo	Estrutura	Integridade	Segurança
EMBARCACAO	Entidade que contém os dados basicos da embarcação	4 atributos		Manipulação de dados (membros da equipe) Exclusão (owner)
emb_reg	Registro da Embarcação	VARCHAR(20)	Primary Key	NOT NULL
tip_num	Número do Tipo da Embarcação	VARCHAR(20)	Foreign Key	NOT NULL
pro_num	Código do Proprietário da Embarcação	VARCHAR(20)	Foreing Key	NOT NULL
emb_nome	Nome da Embarcação	VARCHAR(40)		NOT NULL
PROPRIETÁRIO	Entidade que contém os proprietários de embarcações	4 atributos		Manipulação de dados (membros da equipe) Exclusão (owner)
pro_num	Código único de proprietário	VARCHAR(20)	Primary Key	NOT NULL
pro_nome	Nome do proprietário	VARCHAR(30)		NOT NULL
pro_CPF	CPF do proprietário	VARCHAR(20)
pro_CNPJ	CNPJ do proprietário	VARCHAR(2)
CARGA	Entidade que contém as Cargas.	5 atributos		Manipulação de dados (membros da equipe) Exclusão (owner)
emb_reg	Registro da embarcação que a transporta.	VARCHAR(20)	Foreign Key	NOT NULL
car_num	Código da Carga	VARCHAR(20)	Primary Key	NOT NULL
car_tipo	Tipo da Carga	VARCHAR(20)		NOT NULL
car_peso	Peso da Carga	VARCHAR(20)	Primary Key	NOT NULL
car_perigo	Perigo da Carga	VARCHAR(50)		NOT NULL
DESCRICAO	Entidade que contém a descrição básica da embarcaçao	7 atributos
emb_reg	Código da Embarcação	VARCHAR(20)	Foreign Key	NOT NULL
des_peso	Peso	VARCHAR(20)		NOT NULL
des_largura	Largura	VARCHAR(20)		NOT NULL
des_comprimento	Comprimento	VARCHAR(20)		NOT NULL
des_altura	Altura	VARCHAR(20)		NOT NULL
des_material	Material	VARCHAR(20)		NOT NULL
des_propulsao	Propulsão	VARCHAR(20)		NOT NULL
TIPO	Entidade que contém informações sobre o tipo da embarcação	3 Atributos
tip_num	Código do Tipo	VARCHAR(20)	Primary Key	NOT NULL
tip_nome	Nome do tipo	VARCHAR(20)		NOT NULL
tip_proposito	Propósito do tipo	VARCHAR(20)		NOT NULL
LOCALIZAÇÃO	Entidade georeferenciada	3 atributos
emb_reg	Registro da Embarcação	VARCHAR(20)	Foreign Key	NOT NULL
loc_pos	Posicao da Embarcação	MDSYS.SDO_GEOMETRY		NOT NULL
loc_origemdado	Origem do Posicionamento	VARCHAR(20)		NOT NULL

Diretório de Dados

Entidade	Atributo	Relacionamento	Entidade-Relacionamento
EMBARCACAO	(FK) tip_num	(PK) tip_num	TIPO
EMBARCACAO	(FK) pro_num	(PK) pro_num	PROPRIETARIO
CARGA	(FK) emb_reg	(PK) emb_reg	EMBARCACAO
LOCALIZADOR	(FK) emb_reg	(PK) emb_reg	EMBARCACAO
DESCRICAO	(FK) emb_reg	(PK) emb_reg	EMBARCACAO

Recursos de Dados

SGBD	Oracle 10g Spatial
Address	seti.fcmf.ita.br
Alias	ORCL
S. O.	Windows 2000 Pro
RAM	1 GB
Disponibilidade	24 h/dia

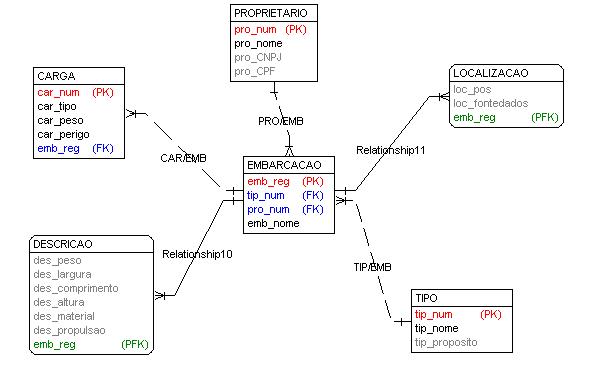

Dicionário de Metadados

Parte 2)

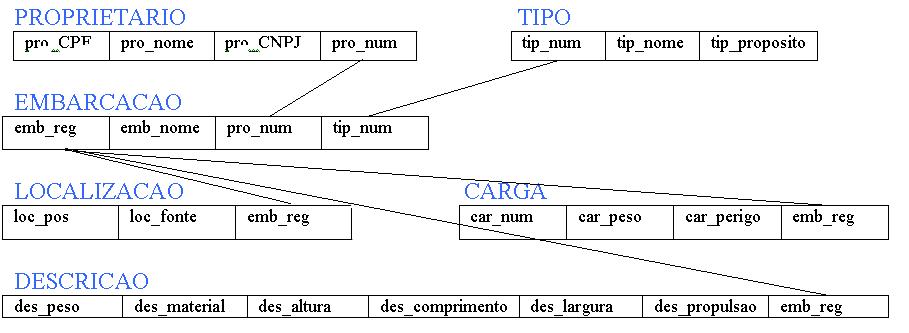

Converteu-se então o modelo acima para o modelo hierarquico:

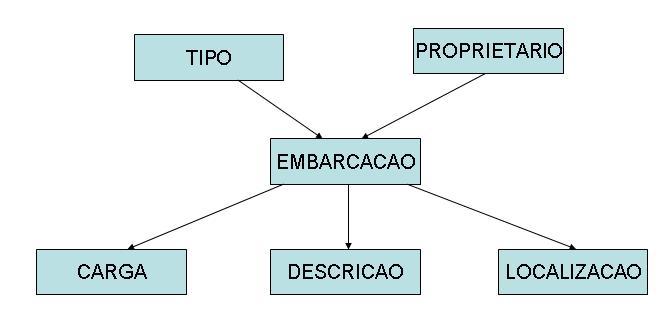

Em seguida foi feito o modelo rede:

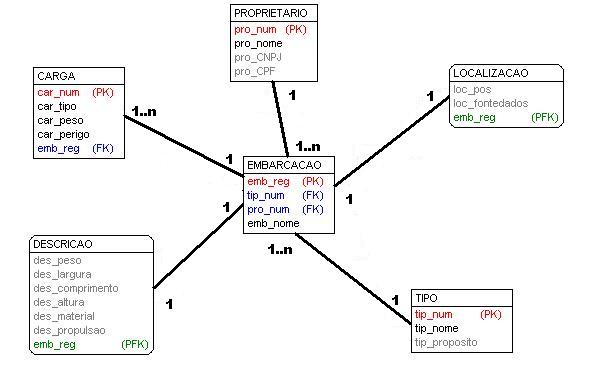

Foi feito também o modelo objeto-relacional:



3. Conclusão

Concluimos que os modelos mais adequados ao banco de dados a ser desenvolvido são: Relacional e Objeto-relacional, que fornecem uma maneira mais propícia e organizada de se construir relações 1..n e n..1.

Aprendeu-se também ao longo dessa listex como funciona, na prática a programação de um aplicativo de banco de dados utilizando SQL e o SGBD Oracle 10g..
