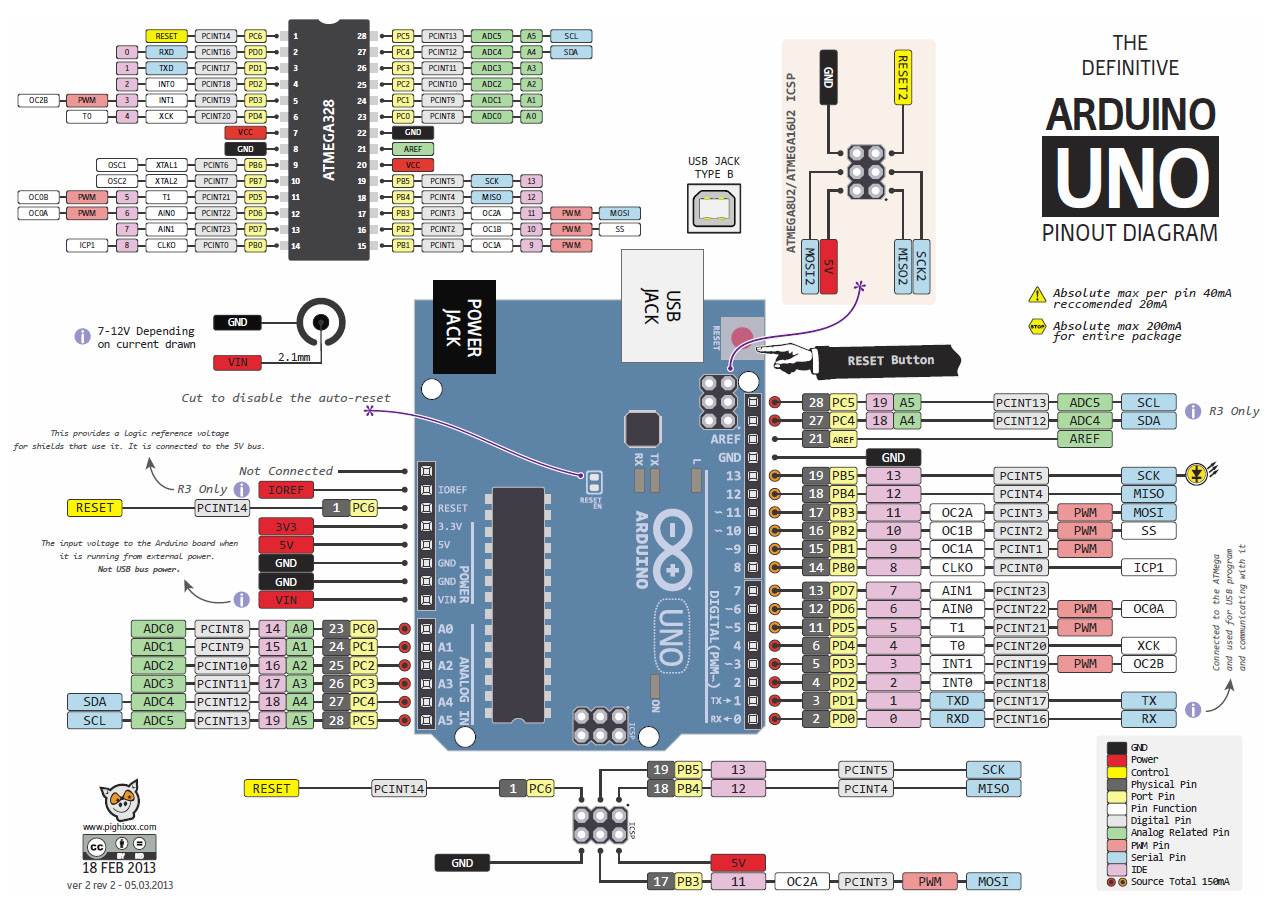

แผนผังขาของ Arduino
ตารางรายละเอียดขาใช้งาน
ประเภท ชื่อ รายละเอียด
Power Vin, 3.3V, 5V, GND Vin: แรงดันขาเข้ากรณีใช้แหล่งจ่ายนอก
5V: แรงดันที่ใช้ในการจ่ายไฟให้กับบอร์ด
3.3V: แรงดัน3.3Vที่ถูกจ่ายจากบอร์ด
GND: กราวนด์
Reset Reset ขาที่ใช้เริ่มการทำงานของบอร์ดใหม่ของ Arduino
Analog Pins A0 – A5 ขาที่ใช้รับสัญญาณต่อเนื่อง
Input/Output Pins Digital Pins 0 - 13 ขาที่ใช้รับ-จ่ายสัญญาณดิจิทัล
Serial 0(Rx), 1(Tx) ขาที่ใช้สื่อสารแบบพอร์ตอนุกรม
External Interrupts 2, 3 ขาเรียกใช้สัญญาณขัดจังหวะ
PWM 3, 5, 6, 9, 11 ขาที่สามารถรับ-ส่งสัญญาณ analog ด้วยสัญญาณ digital
SPI 10 (SS), 11 (MOSI), 12 (MISO) and 13 (SCK) ขาที่ใช้การสื่อสารข้อมูลแบบอนุกรมแบบซิงโครนัสรูป
Inbuilt LED 13 ขาที่ใช้เปิด-ปิด LED ในบอร์ด
TWI A4 (SDA), A5 (SCA) ขาที่ใช้ในการสื่อสารแบบ I2C
AREF AREF แรงดันอ้างอิง
ที่มา : http://marcusjenkins.com/arduino-pinout-diagrams
