Ejercicio 1: Como complemento de la clase anterior Investigue que son interfases o est�ndares USB para las comunicaciones en serie (no mas de una p�gina) (4 Ptos)
El bus universal en serie, consiste en una norma para bus perif�rico, desarrollado tanto por industrias de computaci�n como de telecomunicaciones. Es una interfaz de 4 hilos, 12 Mbps y �plug and play�, distribuye 5V para alimentaci�n, transmite datos, permitiendo adjuntar dispositivos perif�ricos a la computadora r�pidamente, sin necesidad de reiniciar la computadora ni de volver a configurar el sistema. Los dispositivos con USB se configuran autom�ticamente tan pronto como se han conectado f�sicamente. En las computadoras que cuentan con esta tecnolog�a se puede observar dos conectores de este tipo.
ORGANIZACI�N DEL USB
El USB organiza el bus en una estructura de �rbol descendente, con m�ltiples dispositivos conectados a un mismo bus. Este bus funciona basado en el paso de un testigo, semejante a otros buses como los de las redes locales en anillo con paso de testigo y la red FDDI (Fiber Distributed Data Interface). El controlador USB distribuye testigos por el bus. El dispositivo cuya direcci�n coincide con la que porta el testigo, responde aceptando o enviando datos al controlador. Este tambi�n gestiona la distribuci�n de energ�a a los perif�ricos que lo requieran.
USB emplea una topolog�a de estrellas apiladas (ver figura 1) que permite el funcionamiento simult�neo de 127 dispositivos a la vez. En la ra�z o v�rtice de las capas, est� el controlador anfitri�n o host que controla todo el tr�fico que circula por el bus. Esta topolog�a permite a muchos dispositivos conectarse a un �nico bus l�gico sin que los dispositivos que se encuentran m�s abajo en la pir�mide sufran retardo.
A diferencia de otras arquitecturas, USB no es un bus de almacenamiento y env�o, de forma que no hay retardo en el env�o de un paquete de datos hacia capas inferiores.
El sistema de bus serie universal USB consta de tres componentes:
Un controlador
Hubs o concentradores
Perif�ricos.

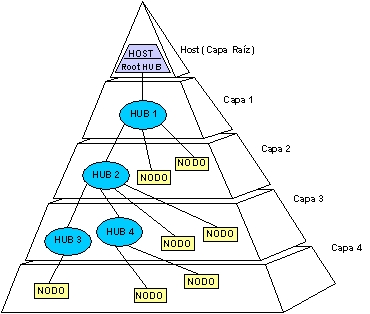

Figura 1. Estructura de capas del bus USB.
El controlador. Reside dentro del PC y es responsable de las comunicaciones entre los perif�ricos USB y la CPU del PC.
Adem�s del controlador, el PC tambi�n contiene el concentrador ra�z. Este es el primer concentrador de toda la cadena que permite a los datos y a la energ�a pasar a uno � dos conectores USB del PC, y de all� a los 127 perif�ricos que, como m�ximo, puede soportar el sistema. Esto es posible a�adiendo concentradores adicionales. Por ejemplo, si el PC tiene una �nica puerta USB y a ella le conectamos un hub o concentrador de 4 puertas, el PC se queda sin m�s puertas disponibles. Sin embargo, el hub de 4 puertas permite realizar 4 conexiones descendentes. Conectando otro hub de 4 puertas a una de las 4 puertas del primero, habremos creado un total de 7 puertas a partir de una puerta del PC. De esta forma, es decir, a�adiendo concentradores, el PC puede soportar hasta 127 perif�ricos USB.
La mayor�a de los concentradores se encontrar�n incorporados en los perif�ricos. Por ejemplo, un monitor USB puede contener un concentrador de 7 puertas incluido dentro de su chasis. El monitor utilizar� una de ellas para sus datos y control y le quedar�n 6 para conectar all� otros perif�ricos.
Perif�ricos. USB soporta perif�ricos de baja y media velocidad. Empleando dos velocidades para la transmisi�n de datos de 1.5 y 12 Mbps se consigue una utilizaci�n m�s eficiente de sus recursos.
DIAGRAMA DE CAPAS DEL USB
En el diagrama de capas de la figura 2 se puede ver c�mo fluye la informaci�n entre las diferentes capas a nivel real y a nivel l�gico.

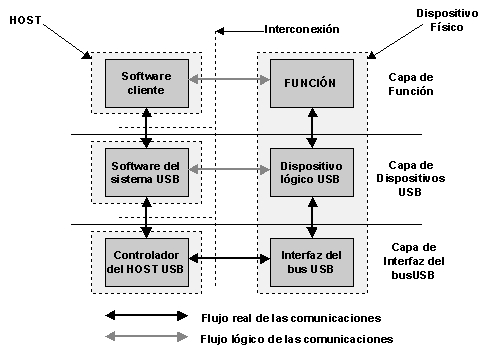

Figura 2. Capas del sistema de comunicaciones USB.
En dicha figura est� materializada la conexi�n entre el controlador anfitri�n o host y un dispositivo o perif�rico. Este est� constituido por hardware al final de un cable USB y realiza alguna funci�n �til para el usuario.
Como se muestra en la figura 2, la conexi�n entre un host y un dispositivo requiere la interacci�n entre las capas. La capa de interfaz de bus USB proporciona la conexi�n f�sica entre el host y el dispositivo. La capa de dispositivo USB es la que permite que el software del sistema USB realice operaciones gen�ricas USB con el dispositivo.
La capa de funci�n proporciona capacidades adicionales al host v�a una adecuada capa de software cliente. Las capas de funci�n y dispositivos USB tienen cada una de ellas una visi�n de la comunicaci�n l�gica dentro de su nivel, aunque la comunicaci�n entre ellas se hace realmente por la capa de interfaz de bus USB.
