La Punta logica (parte 2)

Ir a parte 1

En esta parte proponemos una sonda más completa, con dos partes bien diferenciadas, ya que la parte coloreada en azul, no es necesaria si el proyecto se pretenda ubicar en el interior de un recipiente similar a un rotulador en desuso o un elemento parecido, al que se le practicará una apertura suficiente para la presentación del display.

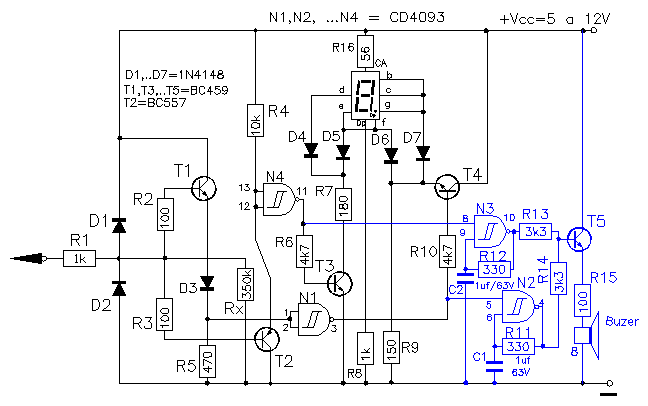

Ahora presentaremos un nuevo esquema que considero como el más completo por su elaboración. Ciertamente requiere unos cuantos componentes más que los precedentes, pero vale la pena su realización, se han producido unos pequeños retoques para mejorar su rendimiento.

Click para ampliar
Fig. 4

Podemos apreciar que se necesitan cinco transistores, uno de ellos PNP, el resto NPN, un CD4093 y un indicador (display) de 7 segmentos de ánodo común (CA), el resto son componentes normales como resistencias y diodos de pequeña señal.

En el momento de conectar la sonda a la alimentación, se ilumina el punto decimal del display como indicador de funcionamiento y que está preparado para su funcionamiento. Si no se aplica ninguna señal a su entrada o si ésta señal no está definida como un estado lógico, el indicador a parte del punto decimal, permanecerá oscuro y eventualmente si se opta por realizar la parte coloreada, el altavoz permanecerá mudo.

Si la señal de entrada es un nivel lógico bajo, el indicador muestra una L y el altavoz emite una nota grave. Así, cuando la señal de entrada es un nivel lógico alto, en el visualizador se presenta una H y el altavoz emite una nota más agúda.

Hasta aquí se ha tratado de presentar de forma sencilla unas prácticas de electrónica aplicada al análisis de las señales y sus niveles lógicos. En próximos capitulos, se presentaran diferentes esquemas a los cuales espero se les pueda aprovechar por parte de algún visitante interesado.
