El contador digital (parte 1)
En electrónica es bastante frecuente verse necesitado de contabilizar eventos y por tanto se requiere utilizar un contador, en nuestro caso se tratará de un contador electrónico digital. Un contador electrónico básicamente consta de una entrada de impulsos que se encarga de conformar (escuadrar), de manera que el conteo de los mismos no sea alterado por señales no deseadas, las cuales pueden falsear el resultado final. Estos impulsos son acumulados en un contador propiamente dicho cuyo resultado, se presenta mediante un visor que puede estar constituido por una serie de sencillos digitos de siete segmentos o en su caso mediante una sofisticada pantalla de plasma.
Nosotros empezaremos por considerar un circuito de entrada que nos permita tomar la señal motivo del conteo, para lo cual hemos de pensar en la forma de tomar la señal a medir.
Para que el mencionado circuito sea lo más universal posible:
-
Entrada de alta impedancia (Z). Nuestro circuito no debería absorber demasiada señal para no inducir errores.
-
Dicha señal, la deberemos escuadrar de forma segura.
El circuito constará de un separador de corriente contínua
mediante un condensador ceramico de baja capacidad (47nf/400V), para detectar las
señales de alta frecuencia si es el caso, la salida se conectará a un
diferenciador constituido por una puerta lógica, para una mayor seguridad dicha
puerta será un disparador Schmitt (triger Schmitt). Si utilizamos un transistor,
éste debe ser de alta velocidad.
Fig. 1
Esquema sinoptico
El circuito de la figura 2, representa la entrada descrita, en
la figura 3, más elaborada, se aprecia el circuito de entrada completo que puede
servirnos en la mayoría de los casos, en la figura 4, se presenta un nuevo
circuito con mejores prestaciones al que se le a añadido el mencionado disparador
Schmitt formado por la puerta de alta velocidad 74HCT14 (6 inversores Schmitt). En
el cual resaltamos el punto (A) ya que en él los impulsos detectados aún no estan
totalmente escuadrados.
Fig. 2
Fig. 3
Fig. 4

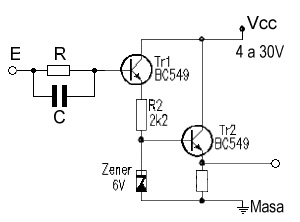

En la figura 2, se pueden apreciar dos componentes, el condensador separa la tensión continua y el resistor eleva la impedancia lo suficiente para nuestro cometido. En la figura 3, se propone un circuito que utiliza un transistor como seguidor de emisor con un limitador de tensión a 6V mediante el diodo zener, al que le sigue un nuevo transistor separador que mejora la salida, permitiendo así, una alimentación con un margen bastante amplio.

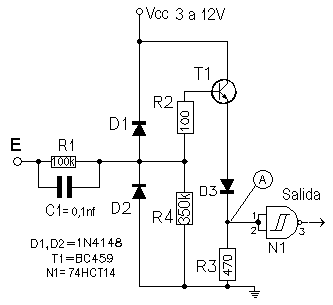

En la figura 4, los limitadores de tensión son los dos diodos D1 y D2, su punto común como se aprecia es conectado a la base de un transistor mediante un divisor de tensión, y la salida del seguidor de emisor, nos da la señal que utilizaremos para el contador, no obstante, se ha intercalado un inversor o puerta triger-Schmitt para escuadrar al maximo dicha señal.
En la próxima parte abordaremos el contador propiamente dicho.
