ESTA BARRERA ELECTRÓNICA EFECTÚA DESCARGAS CON UNA TENSIÓN SUPERIOR A UN MILLAR DE VOLTIOS.
APLICACIÓN DEL CIRCUITO:
Este dispositivo se dedica a todos los granjeros que tengan un cierto conocimiento de electrónica. Se trata de una efectiva valla bastante más económica que un cercado tradicional, para mantener confinado el ganado. El dispositivo genera unos impulsos de una tensión superior a 1.000 V que se aplican a un hilo conductor aislado de tierra, el cual se instala a lo largo de la periferia del prado o del recinto donde se quiera mantener los animales. El aparato no es de funcionamiento continuo, sino que genera un impulso de alta tensión cada cinco segundos. cuando un animal entra en contacto con el conductor, recibe una descarga de notable intensidad, pero de duración muy breve. esta descarga no es peligrosa en absoluto para el animal pero le convence para que se retire. Al cabo de poco tiempo en los animales se crea un reflejo condicionado que los mantiene a la debida distancia del hilo y no tratan de salir del recinto que les ha sido asignado. como la alta tensión que genera el aparato no es peligrosa también puede usarse como antirrobo para crear una barrera protectora alrededor de una estancia que pueda despertar la codicia de algún amigo de lo ajeno.
DESCRIPCIÓN DEL CIRCUITO:

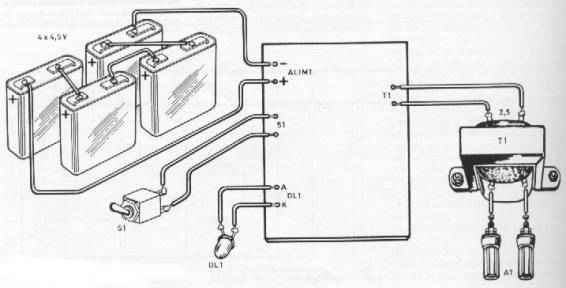

El esquema completo del generador de alta tensión se muestra en la figura. El circuito es alimentado con cuatro pilas planas de 4,5V conectadas en serie aunque el aparato deba funcionar las veinticuatro horas al día, esta alimentación proporciona una autonomía satisfactoria. Evidentemente las pilas se utilizarán en los lugares donde no se disponga de una toma de red , como sucede en los prados. Naturalmente, en el caso de que el aparato se instale en una casa, se podrá emplear un alimentador de c.a./c.c. que suministre una tensión de 18V. En este caso, y por razones de seguridad, será imprescindible que el alimentador tenga un transformador de red con buen aislamiento entre primario y secundario.
MONTAJE:

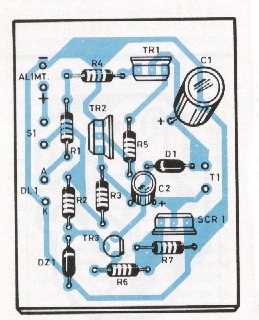

La mayor parte de los componentes del generador de alta tensión van montados en la pequeña placa de circuito impreso y de acuerdo con el esquema práctico. El montaje es muy sencillo, y bastará con prestar atención al sentido de montaje de los componentes polarizados.
PUESTA EN MARCHA Y COMPROBACIÓN
Para comprobar el funcionamiento del circuito, en lugar del devanado primario del transformador T1 montar una resistencia de 10 Ohmios y en paralelo un diodo LED con su resistencia correspondiente de 100 Ohm.
Al conectar el circuito, el LED debe destellar cada 5 segundos. Si es así lo sustituimos por el T1, y comprobaremos que si aproximamos dos hilos conectados a la salida del transformador a una distancia de 1 mm, saltará una chispa.
LISTA DE COMPONENTES
R1,R6,R7=1Kohm
R2=4,7Kohm
R3=100Kohm
R4=33ohm
R5=3,3Kohm
C1=1000µF 25 V ELECTROLÍTICO
C2=1µF , POLIÉSTER
TR1=BD 136
TR2=BD 137
TR3=BC 327
SCR1=CR 106
D1=
1N 4148
DL1=LED rojo
DZ1=ZENER de12v, 0,5W
T1=220 V/2,5V, 0,1W
S1=INTERRUPTOR DE PALANCA
4 PILAS PLANAS DE 4,5V
