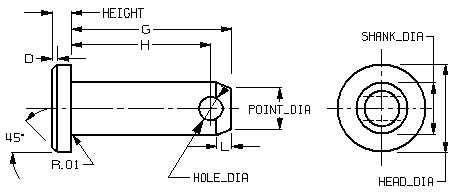

BASIC
DIA

SHANK
DIA.

HEAD
DIA

HEIGHT

D
Head Chamf.

HOLE
DIA

POINT
DIA

G
Pin Length

H
Head to Hole Center

L
Point Length

.1875

0.186

0.320

0.088

0.150

0.580

0.504

0.055

.25

0.248

0.380

0.100

0.030

0.088

0.210

0.770

0.692

0.088

.3125

0.311

0.440

0.100

0.030

0.119

0.260

0.940

0.832

0.071

.375

0.373

0.510

0.130

0.030

0.119

0.330

1.060

0.958

0.0710

.4375

0.436

0.570

0.160

0.040

0.119

0.390

1.190

1.082

0.071

.5

0.496

0.630

0.160

0.040

0.151

0.440

1.3600

1.223

0.089

.625

0.621

0.820

0.210

0.060

0.151

0.560

1.610

1.473

0.089

.75

0.746

0.940

0.260

0.070

0.182

0.680

1.910

1.739

0.110

.875

0.871

1.040

0.320

0.090

0.182

0.800

2.160

1.989

0.110

1

0.996

1.190

0.350

0.100

0.182

0.930

2.410

2.239

0.110
