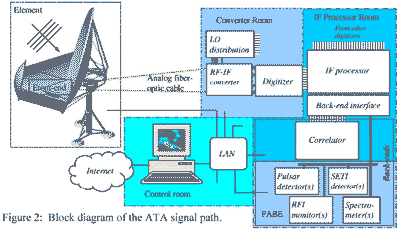

La figura 2 mostra il percorso del segnale dal cielo all�utente. Ricorda che anche se sono mostrati solo due percorsi di dati in un'antenna, in totale ci sono approssimativamente 700 percorsi (2 x 350 antenne). I collegamenti analogici portano ambo le polarizzazioni della larghezza di banda da 0,5 a 11,2 GHz al convertitore di RF, dove sono convertite su quattro indipendenti canali da 1 GHz a duplice-polarizzazione larga in banda L. Il tutto � poi digitalizzato e passato attraverso al processore.
Clikka per allargare l�immagine
schema a blocchi del front-end di ATA
Clikka per allargare l�immagine
Figura 4:
possibili frequenze del convertitore RF
Clikka per allargare l�immagine
Alcuni dei PABE�s progettati sono: (1) intercettori SETI, (2) processori pulsar, (3) spettrometri astronomici, e (4) monitor di RFI (Radio Frequency Interference, interferenza da radiofrequenza). Nota che questi PABE�s non sono necessariamente distinti, lo spettrometro pu� essere un processore di pulsar riprogrammato, per esempio un processore programmabile come un Beowulf cluster che pu� fare molte cose. In pi� il back-end sar� incorporato in un sistema di forte mitigazione della RFI.
V. Monitoraggio e comandi
La figura 5 mostra uno schema del sistema di monitoraggio e comando, conosciuto come MonCom. Ricorda che anche se � mostrato un solo elemento, ce ne sono altri 349.
