Configuración con PowerStrip

Introducción

En esta sección utilizaremos la herramienta PowerStrip de Entech Taiwan que permite configurar con bastante precisión los parámetros de la tarjeta gráfica y establecer configuraciones que no están disponibles en los menús habituales de las propiedades de la gráfica. Es compatible con gran cantidad de marcas y modelos de tarjetas.

Configuración

El apartado de más interés para este proyecto es el menú Perfiles de Monitor, Configurar, Opciones avanzadas del temporizador, que permite ajustar los parámetros de sincronización para establecer las configuraciones necesarias para que un televisor o monitor Arcade se pueda sincronizar correctamente.

Estos son los pasos que establecerán la configuración correcta para PAL:

  1. Con un monitor de PC conectado, accedemos a Resolución personalizada. En la lista de la izquierda seleccionamos 720x576p 50Hz (EIA/CEA - 861B) y activamos la casilla Entrelazado. Pulsamos Añadir nueva resolución.
  2. Puede que nos pida reiniciar el PC, reiniciamos y repetimos el proceso, la segunda vez ya no debería pedir de reiniciar si el driver ha aceptado la resolución. Contestamos cuando pregunte si deseamos establecer la nueva resolución y pulsamos Cerrar.
  3. Nos aseguramos que las opciones de sincronización son las que se han establecido, en especial la opción Sincronización múltiple deshabilitada y los botones "−" presionados. Si la tarjeta permite generar sincronismos compuestos y se ha omitido la conexión con el pin 14 del conector VGA, se habilitará la opción Sincronización múltiple y se presionarán ambos botones "+".
  4. Listos para la prueba: seleccionamos el valor de la caja Ratio de escaneo de forma que aparezca resaltado, escribimos 15,625 y pulsamos el tabulador. La tecla de borrar deshace la última acción, en caso de introducir mal un dígito será necesario volver a seleccionar e introducir el valor. Una vez tabulado el cursor fuera de la caja, la frecuencia cambiará inmediatamente y es posible que se pierda la imagen en el monitor, en este momento ya podemos enchufar un televisor o monitor Arcade y debería sincronizar sin problemas. Es importante destacar que PowerStrip volverá a la configuración anterior si no se Aplican los cambios en 20 segundos, esto es útil si no se obtiene una imagen usable, pero también nos limita el tiempo que podemos dedicar a desenchufar el monitor, enchufar la pantalla y Aplicar los cambios.
  5. Una vez tenemos imagen en el televisor o monitor Arcade, activamos la casilla Bloquear señal escaneo y podemos centrarla y ajustarla de tamaño con las flechas azules. Hay que tener en cuenta que un cambio de tamaño puede degradar su calidad y es normal que haya cierto overscan en un televisor (ocultación de los bordes de la imagen). Debemos pulsar Aceptar o Aplicar para guardar los cambios antes que el programa los deshaga automáticamente.
  6. Es conveniente guardar estas configuraciones bajo un perfil que no sea el predeterminado, así podemos volver a estas configuraciones posteriormente y crear otras. Pulsamos Guardar como y le asignamos un nombre antes de Aceptar la ventana principal. Ahora podemos cambiar entre la configuración estándar para el monitor y la que hemos creado desde el menú Perfiles de Monitor.

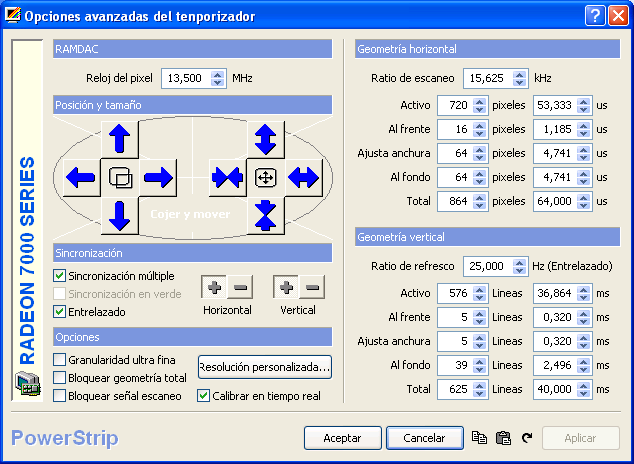

Ajustes PAL

Detalles de los parámetros. Esta información se puede copiar al portapapeles de Windows y pulsando el botón Pegar en la ventana de PowerStrip se configuran los valores automáticamente:

PowerStrip timing parameters:
720x576=720,16,64,64,576,5,5,39,13500,286

Generic timing details for 720x576:
HFP=16 HSW=64 HBP=64 kHz=16 VFP=5 VSW=5 VBP=39 Hz=25

VESA detailed timing:
PClk=13,50 H.Active=720 H.Blank=144 H.Offset=0 HSW=64 V.Active=576 V.Blank=49 V.Offset=5 VSW=5

Linux modeline parameters:
"720x576" 13,500 720 736 800 864 576 581 586 625 interlace -hsync -vsync

Esto es lo mínimo imprescindible para obtener una imagen en la TV. Con la configuración creada hasta ahora el sistema funcionará correctamente mientras ningún programa cambie la resolución. Sin embargo los televisores vendidos en Europa suelen aceptar las frecuencias de refresco de otros sistemas como el NTSC americano o el PAL60 (incluso si no son multisistema) y resulta muy interesante configurar estos modos para reproducir vídeo con la resolución y refresco nativo de estos sistemas. Es útil para evitar el redimensionado la imagen verticalmente, preservar el entrelazado y con él la calidad temporal del vídeo. Para reproducir un vídeo de por ejemplo 480 píxeles de alto entrelazado (NTSC), sería necesario dejar barras negras al no permitir cambio de tamaño en el modo definido anteriormente. Configurando los siguientes modos solo habrá que cambiar el modo de pantalla y ya se podrá reproducir sin cambio de tamaño.

Estándares de TV
EstándarResoluciónFrecuencias
PAL B/G720x57615,625kHz, 50Hz
PAL M720x48015,734kHz, 60Hz
NTSC640x48015,734kHz, 60Hz

En los pasos anteriores se ha creado la configuración para la primera. Para que PowerStrip aplique las frecuencias correctas para las otras dos resoluciones, es necesario configurar sus parámetros de la misma manera que se ha hecho con PAL.

Para NTSC configuramos la resolución de la pantalla a 640x480 e introducimos los valores mostrados a continuación:

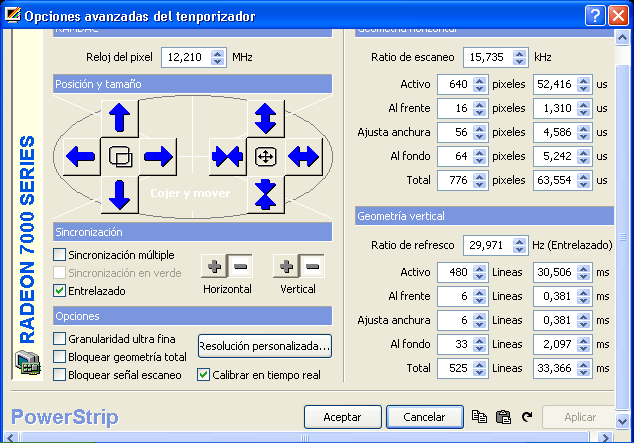

Ajustes NTSC

Datos para pegar en la ventana:

PowerStrip timing parameters:
640x480=640,16,56,64,480,6,6,33,12210,286

Generic timing details for 640x480:
HFP=16 HSW=56 HBP=64 kHz=16 VFP=6 VSW=6 VBP=33 Hz=30

VESA detailed timing:
PClk=12,21 H.Active=640 H.Blank=136 H.Offset=0 HSW=56 V.Active=480 V.Blank=45 V.Offset=6 VSW=6

Linux modeline parameters:
"640x480" 12,210 640 656 712 776 480 486 492 525 interlace -hsync -vsync

Y para PAL M la resolución a seleccionar de la lista de PowerStrip es 720x480p 60Hz (EIA/CEA-861B) y el Ratio de escaneo 15,734.

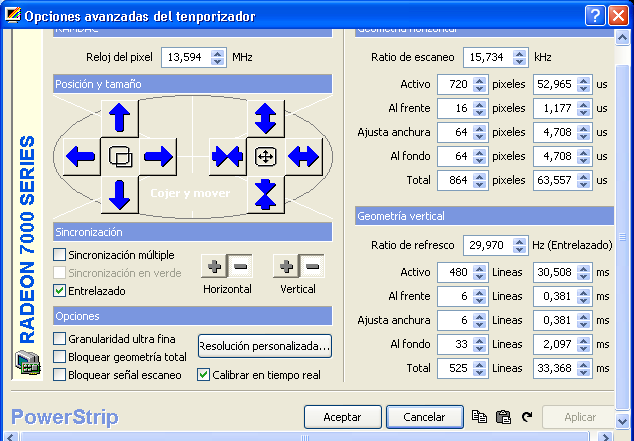

Ajustes PAL M

Datos para pegar en PowerStrip:

PowerStrip timing parameters:
720x480=720,16,64,64,480,6,6,33,13594,286

Generic timing details for 720x480:
HFP=16 HSW=64 HBP=64 kHz=16 VFP=6 VSW=6 VBP=33 Hz=30

VESA detailed timing:
PClk=13,59 H.Active=720 H.Blank=144 H.Offset=0 HSW=64 V.Active=480 V.Blank=45 V.Offset=6 VSW=6

Linux modeline parameters:
"720x480" 13,594 720 736 800 864 480 486 492 525 interlace -hsync -vsync

Se puede elegir el estándar desde el menú Perfiles del monitor, además cuando un programa cambie a una de estas resoluciones, PowerStrip aplicará automáticamente los ajustes definidos para ella.

Hay otros modos de interés, vean el apartado dedicado a ello: Resoluciones útiles.

Notas

Se recomienda seguir el proceso descrito al principio para configurar modos en PowerStrip. Deshabilitando la casilla Calibrar en tiempo real e introduciendo los datos puede ser problemático.

Si al reproducir un vídeo aparece solo la mitad superior, aparece desplazado o parpadea, es un bug de los drivers y para tarjetas ATI se puede solucionar instalando la última versión del driver ATI. Para tarjetas NVidia, este bug aún existe y se puede arreglar deshabilitando los Overlays en el códec o en el reproductor, o renderizando con superficie final VMR9. Para ello, en el Windows Media Player 8, 9 y 10, accedemos a Herramientas, Opciones, Rendimiento, Avanzadas y desactivamos la opción Usar superposiciones. Para el Windows Media Player 6 (Windows 98) accedemos a Archivo, Propiedades, Avanzadas, Video renderer, Propiedades, DirectDraw, y deshabilitamos Voltear gráfico YUV y Superposición YUV. Para otros reproductores consulte la ayuda acerca de deshabilitar superficies o renderizar en la superficie VMR9. No he apreciado ninguna bajada de rendimiento o de calidad de imagen a raíz de este cambio de configuración, de hecho en el Media Player 10 viene desactivado por defecto.

Si al activar el entrelazado en una tarjeta ATI se corrompe la imagen y aparece formada por bloques con trozos de la imagen, es necesario desactivar el Tiling. Para ello accedemos a Perfiles de Monitor, Configurar, Opciones avanzadas del temporizador, Resolución personalizada, y hacemos doble clic en el título Nueva resolución.

Si al activar el entrelazado la imagen se muestra a mitad de resolución, es decir no aprovecha el entrelazado, debemos asegurarnos que usamos los controladores más recientes para la tarjeta gráfica. Los controladores que se instalan al instalar Windows XP causan este tipo de síntomas.

En una tarjeta ATI con salida para televisor, si se arranca el PC con un televisor conectado o se habilita esa salida es posible que PowerStrip no sea capaz de configurar la frecuencia de refresco adecuadamente. Para evitar este problema debe reiniciar el PC sin nada conectado en la salida de TV y con esa salida desactivada en las propiedades del driver.

En algunas tarjetas Matrox, PowerStrip queda infitamente pidiendo reiniciar el PC cuando se intenta añadir una resolución personalizada. Esto no significa que no se pueda añadir, lo que ocurre es que PowerStrip no añade la resolución correctamente para el controlador de estas tarjetas. Pueden utilizar WinModelines o vean el apartado dedicado a Matrox: Configuración de tarjetas Matrox editando el registro.

Trabajo realizado en Mayo de 2006 por Jeroni Paul
