Un circuito eléctrico tiene tres partes importantes: la fuente de energía, los conductores y la carga (esta última es la que aprovecha la energía proporcionada por la fuente de energía).
Existen tres formas típicas de representar un circuito: el diagrama de bloques (Figura 1), el diagrama esquemático (figura 2) y el diagrama pictórico (figura 3), tal como se muestra a continuación:

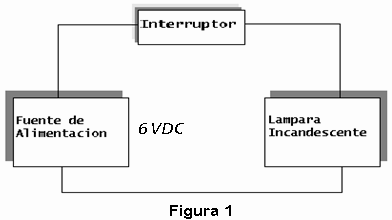

DIAGRAMA DE BLOQUES

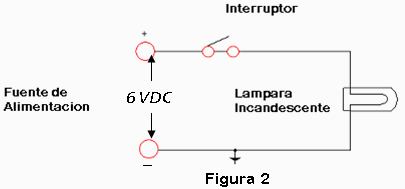

DIAGRAMA ESQUEMÁTICO

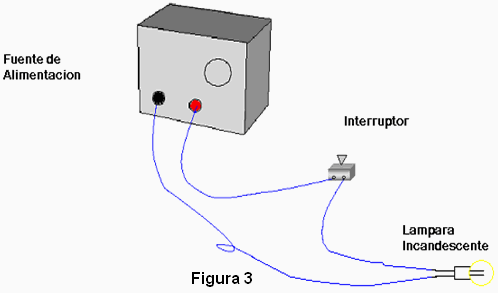

DIAGRAMA PICTÓRICO
