Mikrofon preamplifikatör devreleri.



  1-        Bu devrelerin bazıları benim kullandığım, bazıları modifiye edilmiş devreler ki elimden geldiğince orijinal sahiplerini   bulup

             isimlerini vermeye çalıştım.

Headfon amplifikatörü veya mikrofon pre-amplifikatör. 1v2-hearing-aid




 2-      1.2 Volt  ses yükselteci

        İşitme cihazı sınıfına yakın. Ac187 germanyum transistörü   yerine BD433 transistörü takılabiliyor.

       Tipik bir yapısı var. Fazla benzerleri yok Stabilizasyon bakımından birinci sınıfa girer.

Emeğimin geçtiği bir devre. Hiç yoktan   iyidir. şu  an  için bu devreyi   yeni    baştan   kurup kalite listesi içindeki yerini görmek istiyorum. Esasen bu devre trafolu bir el radyosunun  ses frekans yerine bağlanmış ve trafoya karşı üstünlük kazanmıştı. Devre 2012 de yapılmış, şimdi ise 2015....2022..

    1v2 ses-amplfikatoru.png

  3-                     Çıkış kondansatörü istemeyen electret mikrofon.     electret microphone without output capacitor


 Az bilinen bir konu. Ses ile uğraşan bazı amatörler kapasitif mikrofonlarla alçak frekansları alamadığından şikayetçi. Hangi kapasitede alış kondansatörü kullanalım? Büyük değerleri kullanmanın mahzurları da var. Küçük değerler  ise bas sesleri almada başarısız olurlar. Biz de elecret çıkış kondansatörünü iptal ederek meseleye çözüm bulduğumuzu sanıyoruz


       no-capacity-microphone-1.gif          no-capacity-microphone-2.gif        quality-sound mike

                   Üçüncü devremiz bihassa kaliteli ses üretmek amacıyla yakın mikrofon konuşması için tasarlanmıştır

4-

http://www.talkingelectronics.com/projects/200TrCcts/101-200TransistorCircuits.pdf

       Bu link 119 sahife 200 şemalı pdf kitabın adresidir

       http://talkingelectronics.com/projects/200TrCcts/images/MicPreAmp.gif

 Alttaki  devre yukardaki adreste bulunan "common-emitter" müşterek emiterli 2 transistörlü bir devre ki kazanç durumunu 10K ile 100 ohm direnç oranı belirliyor. BC547--BC557 npn--pnp transistor çiftiyle kurulmuş.

      micpreamp-png.png   4558 entegre



5-     LM 4558 li çip ile yapılmış elecret mike amplifikatör

devresi. Devreyi bir cep telefonu ile birlikte

 kullanmayı planlamışlar. Yazı birçok sitenin dökümanı

 haline gelmiş  Şema  yazının  tam ortasında

       https://cxem.net/radiomic/radiomic131.php

6-

          Dynamic Microphone Amplifier circuit diagram, sound detector amp/electret  mike amp:


https://circuitdiagram.net/dynamic-microphone-amplifier.html  Yazar diyor ki Genel maksatlar için dinamik mikrofonlar idealdir.  Çünkü harici bir akım kaynağına ihtiyaç duymazlar.

 Ayrıca güçlü ses gerektiğinde mikrofona yakın konuşulması yeterli olur. Bu devredeki mikrofon kazancı

 200. Eğer 200 ohm mikrofon kullanılacaksa R1 direnci 220 ohm ve C1 4.7µ yapılmalıdır. Yine

 ayrıca cihazın daha kaliteli olması arzu ediliyorsa karbon direnç değil de az gürültülü metal film

 dirençler kullanılmalıdır. 3mVpp giriş signali  800m Vpp. çıkış olabilir. The maximum  output voltage was 10Vpp when the input is 50mVpp. Frekans ise 50Hz ile 100KHz arası.





 7-

Cassette Preamplifier circuit using a BC109   transistor.


8-

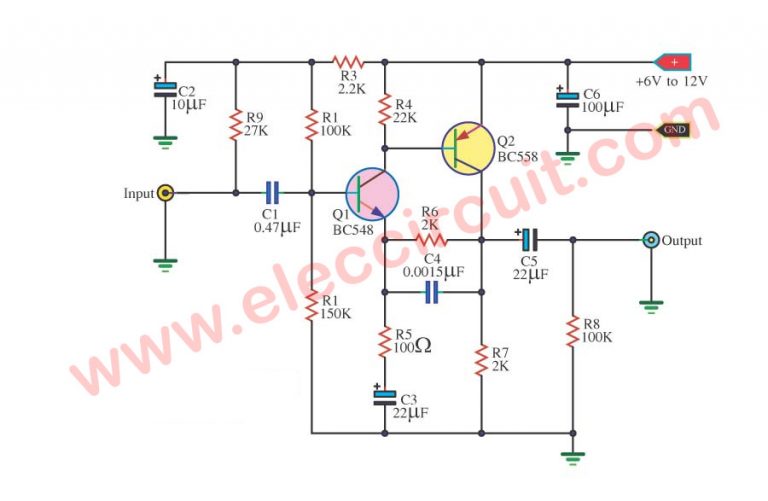

    husnu-edit.jpeg İki transistörlü kollektör çıkışlı 12-24 volt gelişmiş mike preamplifikatör

 https://www.eleccircuit.com/wp-content/uploads/2012/11/Pre-amplifier-with-transistors-768x501.jpg   Güç amplifikatörlerini  sürebilecek   düşük distorsiyon BC548---BC558 li devre













9-    http://www.eleccircuit.com/wp-content/uploads/2010/06/Simple-pre-amplifier-with-transistors-BC547.jpg

    İki geri beslenim söz konusu. Kazancın yüksek olması icabeder.

1ki-BC547-pre-amp.gif"

















 10-




Yüksek kazançlı kasetçalar preamplifikatörü.     Cihaz yıllar önce, kasetçalar ve teypler gündemde iken tanınmış bir fabrika tarafından  kullanılıyordu.  İnanılmaz bir kazanç gain söz konusu. Böylesine daha şimdiye kadar hiç rasgelmedim.









11-     http://english.cxem.ne

t/preamplifier/preamplifier4.php BC560--BC550.jpgmikrofon girişli home stereo ev amplifikatörü, şu an stereonun yarısı gözüküyor. İki ayrı ses potansiyometre kullanmak, tek ganglılara nispetle avantajlı olacaktır. Transistörler low distorsiyon ve yüksek kazançlıdır. Fiyatları da uygundur. 6K8  negatif geri beslenim stabilizasyon sağlar. R5 direncinin değerinden dolayı giriş  (0.2 to 200mV RMS for 1V RMS output). aralığındadır. Cihazı metal bir kab içine koymakta fayda var.

















12-      9 volt    dinamik mikrofon preamplifikatürü. Mikrofon bağlantısı ilginç.

        2tr-mi11.gif"/ANA SAYFA   homme
