1-      1W FM TRANSMITTER

         http://www.geocities.ws/husnu66tr/1W-FM-telsiz.htm

2-     1.5W FM TRANSMITTER

One of the best circuits from Hüsnü Köktürk's circuits. Modulator from Germany. It can catches  the whisper sounds a few meters away. It can't parasitic oscillations. Use cooler for transistor 2N3866 over 9volt application. Use this device as a "whisper catcher" spy ear,  but don't use this device baby control unit (this is not a medical device.) Medical devices contains crystals for bath receive and transmitter. The major aim is to keep the frequency stability. Hüsnü Köktürk devrelerinden biri. Parazit osilasyon yapmaması için özen gösterilmiş. Yapmaz da. Çıkış transistoru 12 volt altında ısınabilir, soğutucu ister. Bu cihaz fazla uzaklardan fısıltı sesleri iyi duyabilir kabiliyete sahip bir FM modulator içerir.

UYARI! Bu cihazın kullanımı bazı ülkelerde yasaklanmış olabilir. Bulunduğunuz ülkenin kanunlarına bakılması tavsiye olunur.

 http://www.geocities.ws/husnu66tr/resimler/1.5w_telsiz.jpg
http://www.geocities.ws/husnu66tr/1.5w_fm_transmitter.htm

3-    2 Watt fm verici telsiz emissores emetteur zender transmitter


2 Watt verebilen 108MHz ve daha alt frekanslar için düzenlenmiş FM verici test devresi. Verici eldeki imkanlara göre 2 Watt verebilmektedir. Uygun çıkış ve driver transistor kullanarak kolaylıkla 5 Watt elde etmek  mümkündür

Warning Uyarı: Devremiz bilimsel, eğitimsel bir çalışmanın bir parçasıdır, kullanım amacı gütmemektedir. Devreyi yapıp kullanmak isteyenler bulundukları ülkenin telsizler ile ilgili bölümlerinin şartlarını yerine getirmek zorundadırlar. Bu konuda yabancı ülkelerdeki satışa sunulan kit ve devreler için   Smart kits'e ait bir döküman, aşağıdaki fadeyi kullanıyor

Smart kits are sold as stand alone training kits.
If they are used as part of a larger assembly and any damage is caused, our company bears no responsibility.

While using electrical parts, handle power supply and equipment with great care, following safety standards as described by international specs and regulations.

CAUTION
All the RF kits are sold for experimental and laboratory use only. Their possession and use are limited by laws which vary from state to state. Please get information about what you can or can not do in your area and stay within the legal limits. Make sure you do not become a nuisance to others with your experiments. Smart Kit has no responsibility whatsoever for any misuse of its products.




  http://www.geocities.ws/husnu66tr/2W-FM-telsiz.htm

4-    1.5 Watt FM zender transmitter

Çıkış yine 2N3866, güzel ve normal. Ya osilator ve driver, o nasıl yapılmış, fevkalade bir buluş, yetişin! driverde bobin yok, aman ne kolaylık. Osilator transistörü BF199 driver ise direkt kuplaj çift BF199. Yeter ki cihaz 3 Watt verebilsin. Bütün mesele burda. Peki 2N3866 3 Watt verebilecek güçte bir transistör mü? dökümanlar 1Watt ile 5 Watt arası değer gösteriyorlar.
http://www.schakelingenonline.nl/schakelingen/HF/2.htm

5-    2.5 Watt FM verici telsiz emissores emetteur zender transmitter

       http://www.geocities.ws/husnu66tr/2.5W-FM-telsiz.htm

6-     3 Watt FM Telsiz verici transmitter sender emetteur emissores

  http://www.geocities.ws/husnu66tr/3W-FM-telsiz.htm

  7-    The'Pantek'--- The worst 3watt transmitter ever built

"Şimdiye kadar yaptığım telsizlerin en kötüsü"diye başlamış yazar, ve saymış dökmüş bu telsizin kötülüklerini, ve diyor ki ısınan transistörlere harcanan 3 watt ve üstü güce rağmen, ben havada yarım vatın üstünde güç göremedim. Söz beze gelmişse diyorum ki acizane bu tip bir vericilerle bizler  taa 1970 senesinde tanışmış ve BC108 veya 2N2219 transistörleriyle 9 volt altında teleskopik antenle birkaç kilometre ye şarkı türkü sesi göndermiştik. Engebeli, arkası gözükmeyen arazi üstünde dahi çalışıyorduk. Cihazın önemli tek kusuru frekans kaymasıydı, bu kayma el hareketlerinden de değildi, acaba transistör ısınmasından mıydı nedir bilemiyorum. Galiba  teleskopik  anteni kollektorların birine  direk bağlamamızdan kaynaklanıyordu. Bu şekil bir anten bağlama multivibrator esasını dayanan bu vericinin dengesini bozuyor ve yürüyen, merdiven sistemi bir seyir hasıl ediyordu. Bu şemadaki yeşil anten kuplaj sargısının çok doğru bir seçim olduğu kanısındayım. Böylelikle iki transistörün gücü aynı anda antene verilmiş oluyor. şimdi 1970 senesinde değil (şu an 1909 senesindeyiz). Bunca yıl sonra yinede acemi kesiminin yapabileceği en kolay telsiz uğraşısı olabilir diyebilirim.
http://www.nrgkits.co.uk/workshop/3_watt_tx_schematic.htm

8-    THE ISLANDER

Bu devrenin iki versiyonu var. Biri 3 transistorlu, bu ise 7 WATT  4
transistorlu. Fotoğraflı tam 19 sayfalık dökümanı var. Varyabl trimmerlerin
ikisi iri radyo varyabl kondansatörü. Çok emek verilmiş, temiz yapılmış, bakırlı
fiberden kalıp yapılmış.


9-   1.5W 1-2 km Range FM Transmitter by 2N2219

Perhaps the 1.5 Watt sems much but attention the 30 volt. Belki birbuçuk vat biraz fazla gibi gözüküyorsa da devreye 30 volt uygulandığında anormal bir verim artışı görülebilir. Çok katlı güçlü bir verici devre yapamayacakların uygulayabileceği bir alışma alan ki "tek osilator ve yüksek volt" Yazar düşük ve yüksek volt diye iki ayrı parça listese vermemiş. Size tavsiyem yüksek volt için en iyi ses kalitesini veren parça değerlerini deneyerek bulmanız. Bizimkisi bilimsel bir çalışma bu devreyi yapınız diye bir teşvik yaptığımızı zannemeyiniz.

Tv Transmitter electronic circuit diagram

: R1 220K R2 4.7K R3,R4 10K R5 100ohm C1,C2 4.7uF electrolytic C3,C4 1nF C5 2-15pF C6 3.3pF Q1 BC547C Q2 2N2219A P1 25K

https://dokumen.tips/documents/15w-1-2-km-range-fm-transmitter-by-2n2219.html?page=1

http://www.circuit-projects.com/15-watt-1-2-km-range-fm-transmitter.html

https://www.eleccircuit.com/wp-content/uploads/2017/01/the-schematic-diagram-of-2W2-km-88-108-MHz-frequency-VHFFM-transmitter.jpg

10-       80-110 MHz 18 Watt ve 25 watt  FM Transmitter

BLY88 75x100 mm soğutucuya bağlanmalı 2N3924 ile 2N4427 ye yıldız soğutucular kafi geliyorlar. BF199 transistörüyle yapılan osilasyon  BFR91A buffer'ine gönderilmiş. 4K7     direncine parelel bir dekuplaj kapasitesi bulunmalı değilmiydi?Birinci site şemayı ikiye bölerek vermiş, gif ise sadece tek bir parça.

http://www.elecfree.com/electronic/wp-content/uploads/2007/12/25w-rf-amplifier-by-bly88.GIF

11-       80-110 MHz 18 Watt ve 25 watt  FM Transmitter

BLY88 75x100 mm soğutucuya bağlanmalı 2N3924 ile 2N4427 ye yıldız soğutucular kafi geliyorlar. BF199 transistörüyle yapılan osilasyon  BFR91A buffer'ine gönderilmiş. 4K7     direncine parelel bir dekuplaj kapasitesi bulunmalı değilmiydi?Birinci site şemayı ikiye bölerek vermiş, gif ise sadece tek bir parça.


12-    High Qualty FM Transmitter with variable 50-300mW VHF Amplifier

İki adet BC549 transstör ile yapılmış 50-300mW erc devresi. 50 ile 300 rakamı arasında hayli mesafe var, izahı güç.Sonra bu verici nekadar güzel olursa olsun tek bir BC549 ile 300mW saten veremez, hele bir de sadece 9 volt ile. Osilator ile modulator arası teneke bir kutu ile iki bölüme ayrılmış. İyi de bu işlem bukadar düşük güç için lüx görülebilir.
http://electronics-diy.com/tx300.php


13-      9-12v 200mW FM Transmitter

9 sahifelik açıklama yapılmış. Oysaki arama motorlarında kazara rasgeldiğim, en son bulduğum devreler. Bu adamların hakkı yenmiş. Arama motorları neredeler? Bu vericinin 4 transistorlu islander isimli bir versiyonunun 7 w çıkışı olduğu iddia ediliyor. Q1 ses transistoru osilator transistoruna direk kuplajlı güzel! Bol fotoğraflı izahlı, sanki bu adam bir okul açmış gibi, breh, breh, breh

14-      THE FOX-750 Milli watt transmitter
Bu devrenin iki versiyonu var. Biri 40 milivat buda 750 mw.Amatör 144 MHz 3 transistorlu, 48 MHz kristal kullanıyor. Kristalin üçüncü harmoniği 48x3=144 5 voltta bile çalışmış, 100mw çıkış vermiş. Transistorların bilhassa ilk ikisinin kazancı 2 metre bandında çalışacak kadar yüksek olmalı. 2N5770 buna uygun. Modulator filan yok. Parazit osilasyonlardan kaçanlar için toroid nüve tavsiye ediyor. Çünkü toridler kendiliğinden korumalıdırlar.


15-    Micro emetteur fm

Lm 358 chip ile modülasyonu sağlanan tek transistörle bir wireless mike şeması. Pikofarat değerlerinde biraz karışıklık var gibi. Bobin tel kalınlığı 0.8mm. 9 voltla çalışıyor. LM358 li bu ikinci devre oluyor.


16-     FM 3VOLT TELSİZ MİKROFON

Osilatora bir de basit çıkış ilave edilmiş. Kollekoru
dirençli, bobin ve ayar yok Bu kolaylığı kullananların sayısı gittikçe çoğalıyor. Tabii  yyüksek bir çıkış alınacağınısanmayın. İki transistörlü bir de ses sürücü katı var. Adresi bulamazsanız google.com'a
(ak-710.pdf)yazarak arattırmayı deneyebilirsiniz


17-   Petit emettur de surveillance- Gizli dinleme vericisi

Fotoğrafa bakarsanız, vericinin ciltli bir kitap içerisine saklandığını görürsünüz. Anten ise kitabın köşelerini takibediyor. Frekans 88-108 MHz ye ayarlı. Bobin 0.6cm çaplı 5 spir, tel çapı 4.5mm. Modulator iki transistörlü. Electret mikrofonun bağlanışına bakınız, C1 kondansatörü ve r2 direnc pekçok şemada ihmal edilen değerlendendir, audio katı usta bir kiş tarafından yapılmış anlaşılan. T1 BC109- BC239-BC550 vesaire   T2-- BC108-BC238- BC548....T3 ve T4  BF199
http://www.roue-libre.be/article.php3?id_article=124 http://www.roue-libre.be/IMG/jpg/su3.jpg

18-      1-8 Watt  FM transmitter zender VERİCİ

Yazarı PE1PYJ devreyi basit gibi göstermiş ama pek de öyle değil. Şu var ki kalafat bu devre üzerinde hayli uğraşmış, emeği boşa çıkmasın. Çıkışta 1 watt lık 2SC2538 transistörü kullanılmış. Çıkış 6'ncı transistör. Çıkışta 4 bobinli bir filtre devresi mevcut. BF198 ile kurulan osilatoru akortsuz 3 driver katı takip ediyor.

19-    BABY ALARM, TRANSMITTER  SOUND CONTROL LISTENING

             BEBEK DİNLEME CİHAZI

A kind of wireless mike, but some different. You can hear the baby sound far away. Plan Hüsnü Köktürk'e ait. Sesleri çok uzaktan alır, bu nedenle cihazı bebekten uzak tutabilirsiniz. Sinyaller 64 ile 88 mc arasında bir yere düşürülebilir.
http://www.geocities.ws/husnu66tr/resimler/alarmtransmitter.jpg


http://www.geocities.ws/husnu66tr/bebek_alarm.htm

20-  UKV-FM Sendeverstarker input 10-50mWatts output 4-5 Watt

http://www.radio101.de/radio101/diags/blatt9.jpg
http://www.radio101.de/radio101/diags/amp.gif

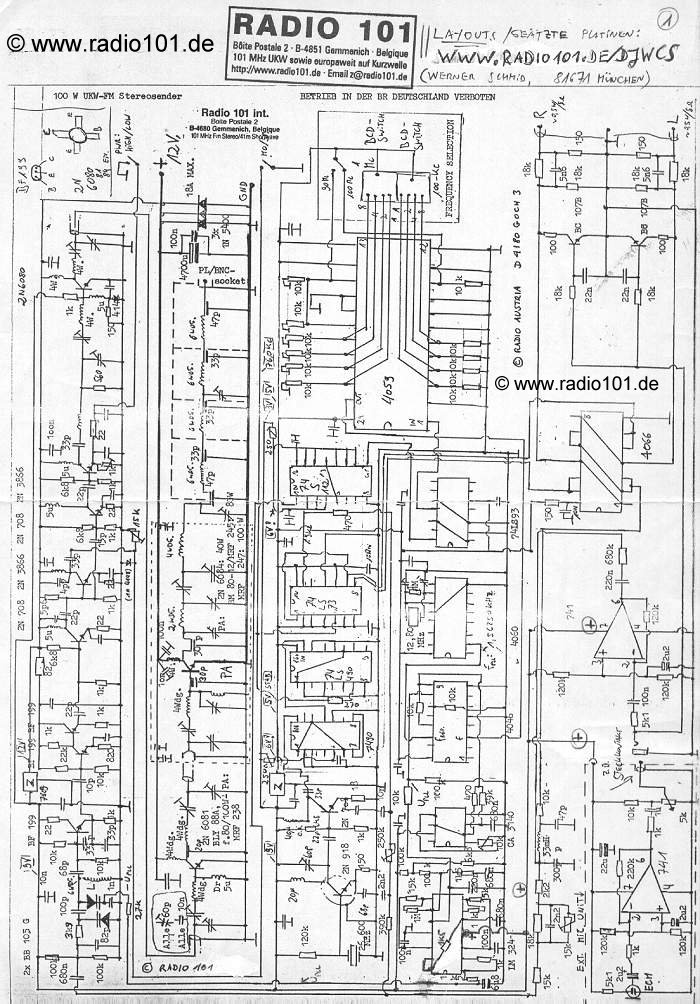

http://www.radio101.de/radio101/diags/blatt12.jpg
http://www.radio101.de/radio101/diags/blatt1.jpg

           2N3866 ile  2N6080 arasındaki empedans ayarlaması ilginç, iki bobin ve üç varyal  kondansatör.

21-     FM bug böcek

Genelde şahısları gizlice dinlemek için yapılmış, minyatür fm telsiz mikrofon. 4.2v 22ma 80--120 MHz ye ayarlanabiliyor. Birkaç yüz metrelik yayın sahası varmış.


22-  HIGH POWER FM MIC

better frequency stability, over 1 Km range..says Harry Lythall-SM0VPO. Buffer katı bobinsiz. Yeni başlayanlara kolaylık, ve bu araç gitar veya bağlama gibi müzik araçlarının içine konulabiliyormuş.

23-     machmud/fm  C9018  C930  C2053 fm telsiz mikrofon transmitter

Son şemada iki adet  C930 parelel bağlanarak güç artışı ümitedilmiş

https://ftp.unpad.ac.id/orari/library/library-sw-hw/community-broadcasting/fm-transmitter-by-inkom-lipi/c2053%282%29.jpg

Index   of/orari/library/library-sw-hw/community-broadcasting/fm-transmitter-by-inkom-lipi/



24-     CK202-PHONE FM TRANSMITTER

Bu devre pilsiz çalışıyor. Gerekli akım telefon
hattından alınıyor.Vericiye anten de bağlanılmıyor. Verici çıkışı fm radyodan dinleniyor.
Cihaz sadece ahize yerinden kaldırılınca çalışıyor.
UYARI! Bu cihazın kullanımı bazı ülkelerde yasaklanmış olabilir. Bulunduğunuz ülkenin
kanunlarına bakılması tavsiye olunur.


25-     UK FM Band (87.5-108 MHz) Resonant Frequency wireless Mike

Tipik olan sadece modulasyon şekli. Çoğu devrelerde modulator transistörünün kollektörü osilatör transistörünün beysine bir kondansatör aracılığı ile bağlıdır. Burada direkt kuplaj söz konusu.


26-   Lm 358 moduleli one transistör FM transmitter zender emetteur
wireless mike olarak fazla bir özelliği yok, şu var ki module klasik modul tiplerinden biraz ayrılmış, LM358 audio preamplifier çipi modulator olarak kullanılmış.
http://worldtechnical.blogspot.com/search/label/ Electronic%20Circuits

27-    Emetteur FM 88-108MHz

2 transistörlü ses ve bir osilator katı var. Baskılı devresi ve fotoğrafları verilmiş. Basit olmasına rağmen özen gösterilmiş bir devreye benziyor. Diğer devrelerden bazı ayrıcalıkları şunlar olabilir. Öncelikle osilator transistörü düşük güç ve yüksek frekanslı. 500MHz gibi.Yani herkes gibi hemen 3N2222 dememiş. Ayrıca mikrofon girişi koaksiyel kablo ile alınmış, çok güzel bir tavsiye. En büyük tehlikelerden biri osilasyonun mikrofon devresini etkilemesi. Bu tehlike mikrofon kablosu ile önlenmeye çalışılmış.Modulator varicap diyotu germanyum OA85 ile yapılmış, modulator ile osilasyon katı 4.7µUH ile birbirinden ayrılmış, Ses seviyesini belirleyecek 25K pot konmuş, Osilator bobininin hayli aralıklı olduğu da aşikare görülüyor. C07 varyabl kapasite seramik, bunun önemi var. Plastit varyabıllar pek oynamaya gelmeyip hemen bozuluyorlar, ısıdan çok etkilenip erimeye başlıyorlar...daha neler olsun.


28-    1.5 Volt emetteur fm birbuçuk volt fm telsiz mikrofon

Bunun  9 voltla çalışan ve gelişmiş olan tipi(fabrication-d-un-emetteur-fm-t156.html)adlı yazıda kayıtlı. Biri bunu 1.5 volta düşürmüş, ve düşürmekle kalmamış, bobin turunu da artırarak frekansi düşürmüş, osilatorun birinci harmoniği 88-108 MHz arasına düşüyor. Misal vermek gerekirse osilator 48 MHz bunun birinci harmoniği 48x2=96MHz  Transistör olarak BC121'in seçilmesi kolletör-emiter voltajının sadece 5 volt  gibi düşük olmasından kaynaklanıyor.
http://www.sonelec-musique.com/images/ electronique_emetteur_fm_001b.gif

29-     Emetteur FM pour I'exportation-BF199 çıkışlı telsiz

7-12v arası çalışan 3 transistörlü rf katı olan bir verici devre ki çıkışta düşük güçlü BF199 transistoru bulunuyor. Bu transistorun çıkışı çoğu kitaplarda 250mW. Osilator BF494 ile driver BF256 fet ile yapılmış. Yazar 3 transistör kullanmakla yüksek bir çıkış verdiğini iddia etmiyor, ancak stabıl, oynak olmayan çıkış olduğunu söylüyor. 300 metrelik yayın alanı varmış.Yazıda iki devre var. Bu ikinci devre, birinci devreyi (Premier Montage: Schema:) ayrı bir bölümde vereceğiz. Yine de birinci devreden biraz bahsedelim, mikrofon preamplifikatörü iki transistörlü. Baştaki 10µF şasi kondansatörü ustalıkla yerleştirilmiş, bilimsel. Osilator ve çıkış ayar kondansatörlerinin pozitif kutba bağlanışı muhtemel bir kısa devreyi önlüyor.
http://pagesperso-orange.fr/michel.terrier/radiocol/detail2003/ emetteur-fm.htm

30-    7W EMETTEUR

Fransızca, söyleyecek fazla birşeyimiz yok. Şema biraz sıkışık. 741 ile module edilmiş. Çıkışa  MRF237  gibi kaliteli bir transistor konmuş,  Katlar arası hep akortlu, zor bir devre. Osilator katı düşük frekansa ayarlı gözüküyor. 12 voltla çalışıyor.
http://mmonceaux.free.fr/electron/ emetteur7w_notice1.gif

31-     Easy FM transmitter 0.4W 12V 87.5-108 MHz

Orta transistöre bobin konmamış. Böylece biraz ayar kolaylığı sağlanmış oluyor. Çıkış katının empedans ayarı mevcut, Ancak birinci ile ikinci kat birleşimi ayarsız, önemsiz olabilir. Evet bu bobinsiz driver katı bilerek ve şuurlu olarak yapılmış, Verimli çalışsın diye de BFR91A  gibi 6G cigahertz frekansında çalışabilen gayet yüksek frekanslı 300mW gücünde bir transistör koymuş. Çıkış transistörü BFR96 500mW gücünde ve yine 6 Ghertz mertebesinde çalışabiliyor. Bana kalırsa örnek bir devre.
http://www.pira.cz/ entx1.htm
32-     3 watt FM modulasyon verici.  88-107 MHz 12 volt-700ma.
Varıcap tuner. Çıkış transistoru 2SC1971 Ses katını siz ilave edeceksiniz. Profesyonelce düzenlenmiş devrelerden biri daha. Çıkış katındaki  L7 bobini pek çok vericide bulunmaz.Devrenin özenle planlandığı görülüyor. Besleme 12v 700mA stabilize. Driverlerde kullanılan BFR96 ve BFR96A zor bulunur transistörlerden. Cihaza neden 5W veya 7W dememiş de sadece 3Wdemiş? İhtimal 2SC1971 transistörü driverler tarafından yeterince beslenemiyor. Cihazın ilginç yanlarından biri de Driverinin akortsuz,  Bu haliyle devre  örnek olma vasfını devam ettiriyor .
http://www.pira.cz/ entx2.htm

33-     3 watt FM modulasyon verici.  88-107 MHz 12 volt-700ma

 Varıcap tuner. PLL FM no-tune design. Bu da akortsuz. 87-107.9 MHz aralıklarında çalışmak için planlanmış. Çıkış transistoru 2SC1971. Profesyonelce düzenlenmiş devrelerden biri daha.  Devrenin özenle planlandığı görülüyor. Besleme 12v 700mA stabilize. Driverlerde kullanılan BFR96 ve BFR96A zor bulunur transistörlerden. Bunun da ses katı çizilmemiş, ancak fm modulasyonun nasıl yapılacağı gösterilmiş. http://www.pira.cz/entx3.htm

34-      Pira CZ 5W PLL FM Transmitter

Cihaza çıkışı 5W 13.8volt altında  7W.  İlginç bir gelişme adam driver katını akortsuz, toroidal trafolu yapmış, böylece frekans ayarı derdinden kurtuluyor. Toroid eski  TV anten kömürü. Resmi de var. Sekorderi sadece bir tur. Aşırı voltaj yükselmesini kontrol eden 3 amperlik 1N5822 (SCHOTTKY BARRIER) diyotunu  kullanmış.Çıkış katında üç bobin kullanmış. İstendiğinde iptal edilebilen bir de led display frekansmetre  yerleştirmiş, ayrıca, devreyi koruyacak hayli tip tricklerden bahsetmiş. Çıkışa köryük olarak (24V/170mA veya 24V/3W)üç adet parelel lamba bağlamış. İyi bir akortta bu üç lambanın tamamının yanması gerekli. İşte çıkış gücünü ölçmenin ucuz bir yolu da bu.
   http://www.pira.cz/ entx4.htm

35-   Fabricetion du'un emetteur FM

Biraz farklı bir telsiz mikrofon veya wireless-mike. En azından VC2 geri beslenim kondansatörü sabit bırakılmayıp varyabl yapılmış, ayrıca bu kapasite direkt olarak klasik şekilde kollektöre bağlanmamış. Mikrofon direnci norkalde 5-10K ohm olması lazımgelirken 68Kohm olmuş. İhtimal uzak sesleri algılamak niyeti var. Bobinde biraz farklı sadece 4 tur. Kollektörün ve antenin nereye bağlanacağı şekilde görülüyor. Bobinin 2 ve 3 nolu ayaklarına bağlanıyorlar. 9 voltla çalışıyor.


36-     TEK FET VHF MİNİ TELSİZ MİKROFON

Transistor fet olduğu için girişi mikrofona duyarlıdir. Arzu ettiğin mikrofon duyarlılığını 4k7 lik mikrofon
direncini 47k ya kadar artırarak bulabilirsin.


37-     2 Watt easy Fm transmitter sender emetteur kolay sağlam problemsiz  telsiz verici

Sizinde birşeyler ilave edebiliceğiniz, çıkarabileceğiniz bir telsizinizin olmasını istermisiniz?. Bu ve bu tip devrelere göz atın. Ben acemiyim çok şeyleri yapamam, telsiz kanunlarına da uyayım, haddi aşmayayım diyorsanız size tavsiye edilen devre bu olabilir. Kimi yabancılar dahi bu tip devreleri yazılarının içine koyarken kendileri bile inanmamışlar teorik bir devredir demişler. Oysa ki asıl teorik olmayan ilk devredir diyebilirim. Biz bu devreyi 1968 yılında kullanıyorduk, tabii bizimkinde modülator olarak sadece + kutbuna seri bağlı güçlü bir dinamik mikrofon vardı ve bayağı güçlü AM modüle yapardı, belkide FM modüle idi iyi bilemiyorum. Ama FM radyodan bu verici ile şarkı söyliyenleri dinliyorduk, ses güçlü ve kalieliydi.
http://homepage.eircom.net/~yellowbeard/pantek.htm


38-     MINIATURE FM SPY MIC1.5V electret mice 2sc945 or equal >300MHz transistor.

 Yazarı bu devreleri yaptığını söylüyor. Tek bir kalem pil ile çalışıyor. 300 metre mesafeli imiş, şu anda bu şehir içinde imkansız gibi gözüküyor. Belki tenha bir yerde olabilir.



39-     MINIATURE FM SPY MIC

1.5V electret mice 2sc945 or equal >300MHz transistor. Yazarı bu devreleri yaptığını söylüyor. Tek bir kalem pil ile çalışıyor. 300 metre mesafeli imiş, şu anda bu şehir içinde imkansız gibi gözüküyor. Belki tenha bir yerde olabilir.
http://www.next.gr/inside-circuits/ FM-surveillance-BuG-Transmitter-l4105.html

40-       3 watt vfo fm transmitter for the 3m band 88-108)

             www1.shellkonto.se/icom2002/fmsandare/stationtransmitter/4/ i ndex.htm

41-     4 Watt FM Transmitter

İyi dizayn edilmiş Fm devrelerinden biri. Smart kit bunu imal etmiş 25-30 $ satıyor. 88-108MHz ye ayaryamışlar. Tabii bu bantta 4watt elbette legal değil, bu nedenle firma bu aleti labaratuvar deney aracı olarak piyasaya sürüyor gibi veya ben öyle anladım, Warning diyor,
ve illegal kullanımdan ben sorumlu değilim diyor.
Yukarıda kit fotoğrafını görüyorsunuz. Bu konuda asıl bilgiyi aşağıdaki adrestebulabilirsiniz. http://www.electronics-lab.com/projects/rf/001/index.html

42-  Low power multivibrator FM transmitter
Düşük güç multivibrator fm el telsiz verici 1 Watt VFO FM transmitter. The link is broken or forbidden but a long way You can find this schema in this address named (FM Transmtitter)
 see, look at (FM Transmitter)
http://homepage.eircom.net/~yellowbeard/pantek.htm
http://ok1ike.c-a-v.com/soubory/tipy/Smaltx1.gif
43-   TL081 Modüleli 2 transistör özel osilatorlu FM verici

Vericinin diğerlerinden ayrılan bir özelliği osilator yapısının biraz farklı olması. Modulator TL081 ile yapılmış, tabii bu bulunamzsa LM358 741 gibi başka alternatifler düşünülebilir. Modulator bağlama noktası osilasyonu kesmeye zorlamayan iyi bir yere benziyor Osilator ve çıkış, 2N2222 transistörüyle yapılmış. Emiter terminalindeki 100k ifadesi yanlışa benziyor 100 ohm ihtimal doğru olanıdır. PDF dosyası olarak verilmiş, şemayı tam göremeyenler jpg dosyasına bakabilirler

http://www.electroniq.net/files/RF/miniemitator5.jpg

44-        VHF- FM Band Transmitter

Osilator ve çıkış katı verilmiş. Osilatöre BF495 ve çıkışa 2N221 veya    2N2222A tavsiye edilmiş. VHF FM 90 ila 115 MHz arası oluyormuş. Bunu söyliyen ben değilim, ben sadece naklediyorum. Bu vericinin çıkışı da 300mW imiş. Ne yalan söyliyeyim 180 ohm luk emiter direnci ile ben odadan odaya bile zor konuşurum, bu adamlar 1...2 kilometre konuşabiliyorlarmış. Devreyi metal bir kutu içine koymayı tavsiye ediyor, şokların 20 tur olduğu yazı içinde görülebiliyor. Benim için bu devrenin en cazip tarafı osilator devresindeki C4 kondansatörünün klasik yerleşme yerinin klasiklerden farklı oluşu. Bu kapasite klasik te kollektör-emiter arasındadır.


45-    MOSFET VN66AF 10meterband mininiature 7 Watt  transmitter

46-   Oscillator Pamancar FM C2053

Benzer şemalar için no 23 e bakınız http://1.bp.blogspot.com/_YF5WDLLK2nA/Rj8z1iPBM6I/AAAAAAAABbY/W8f2jbCL22c/s400/IMAGE003.GIF
http://1.bp.blogspot.com/_YF5WDLLK2nA/Rj8zbiPBM4I/AAAAAAAABbI/KiptRy3u6qc/s400/ IMAGE006.GIF/

47-      3-4 watt in BLY89 transistor Linear FM 30Watt 175 MHz amplifier

  http://www.electronics-lab.com/projects/rf/010/index.html

48-     K18V2 9 VOLT FM TRANSMITTER

          Ses katı ile osilator arasındaki kuplaja dikkat ediniz. artık kuplaj  kapasitesi kullanılmıyor, direk kuplaj
          yapılmış
           http://kitsrus.com/pdf/ k18v2.pdf

49-    THREE STAGES   FM   TRANSMITTER  ÜÇ KATLI  FM TELSİZ

 Menzil açık alanda 1 km. Fm bandının alt frekansları yoğun istasyon işgali altında olduğundan frekansı100 mc nin üstünde    tutmakta fayda var. Şimdilerin fm alıcıları da uyduruk. Moyen frekans katları yok, seçicilik yok gibi, istasyonlar çorba misali birbiri içine giriyorlar. Aman eskiden kalma MF katları bulunan temiz bir alıcı bulursanız alın kaçırmayın. Ancak o alıcılarla 1Km mesafeyi yakalayabilirsiniz.
http://kitsrus.com/pdf/
k32.pdf

50-        MINIATURE FM TRANSMITTER     MİNYATÜR FM VERİCİ
Osilator transistoru da BC cinsten. Bf olmadığına aldırmayın. BC cinsleri fazla parazit yapmıyorlar. BF transistorlarıyla yapılan devreler özel bir plan ve itinayı beraberinde getirirler.
http://kitsrus.com/pdf/
k51.pdf
