By HÜSNÜ KÖKTÜRK TB6BHK

7MHz 14MHz 28 MHz beacon_osilatör

Beacon osilatör beacon_oscillator Amatör telsizcinin labaratuvarında bulunacak test araçlarından birisi de sinyal jeneratörleri, Beacon osilatör beacon_oscillator. Bir zamanlar iri kutulu lambalı sinyal jeneratorları kullanılırdı, şimdi çoğunluğun evleri ufak, iri yapılı yer kablayan cihazlara fazla rağbet edilmiyor. Bizim sunduğumuz cihazlar modern labaratuvarlardan ziyade gariban labaratuvarlarına hitap etmekte. Pratik, taşınması kolay iki üç adet pil ile beslenebilen, fakat önemli işleri yapan cihazlar.

7 MHz de çalışan bir alıcınız Forty var.

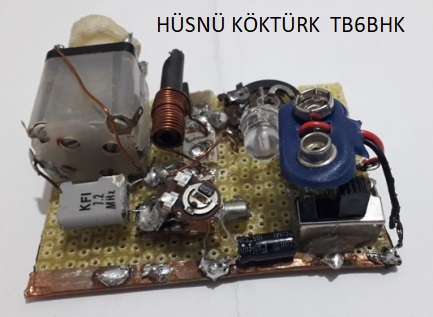

7 MHz de çalışan bir alıcınız Forty var. Alıcı hassasiyet sensitivity ayarı yapacaksınız. 7 MHz lik kristalinizi takınız voltaj veriniz. Led yanıp sönmeye başlayana kadar varyabl ve potansiyometre ayarlarını yapınız. Voltajınız 6 volt u geçmesin. Aksi halde led zarar görebilir. L1 bobini 6.3mm çapında karkas üzerine sarılmış 16 turluk bir bobin. 7 MHz için içine nüve konulacak. 28 MHz kristal çalışmasında nüve konulmayacak.

Çalışmayı zorlaştırıcı olası güçlükler neler olabilir? Bu yazı önceki yıllarda kaleme alınmıştı, güzel çalışıyordu. Devre 29 ağustos 2024 tarihinde yeniden ele alındı. 10K potansiyometrenin ömrü dolmuş, pot ayaklarının gövde ile teması zayıflamıştı. Saten hurda malzeme içinden çıkmaydı. Pot değiştirildi. Başlanangıçta ayar kolaylığı için varyabl kondansatörün değerini biraz yüksek tutmakta fayda var. yanıp sönme aralık ayarı parça değerleriyle oynanarak yapılır. Bilhassa varyabl ve potlarla.

beacon osilator beacon oscillator
