3tr transistörlü ses devresi

Yazar Hüsnü Köktürk TB6BHK

1+3tr transistörlü ses devresi

Transistörlü ses devrelerinin kullanım alanı halen çok yaygın. Ses devresi. Konferans verirken ses devresine ve mikrofona gerek var. Müzisyenler gitar, bağlama gibi araçlarına ses devresi bağlamayı adet ettiler. Ses kayıt işlerinde yine amplifikatör dediğimiz bu araçlara gerek var. Hakeza cep telefonları içinde çok ses katı var...

Hangi devre iyidir? Pek çok devre yapıldı . Onlarca, belki daha fazla. Transistörlerle, fetlerle, lambalarla, çiplerle devreler oluşturuldu. Benim vermiş olduğum bu devreyi eski yıllarda bazı radyo üreticileri de kullanmışlardı.

Son yıllarda çip kullanımı ağırlık kazandı. Direk kuplajlı 3 transistörlü devrelerde başarı yüksek ise de 4 transistöre geçince işler biraz zorlaşıyor. Diğer bir yazıda 4 transistörlü devre verilecek

4tr jpg resim dosyası

4tr-3v-ses dosyası

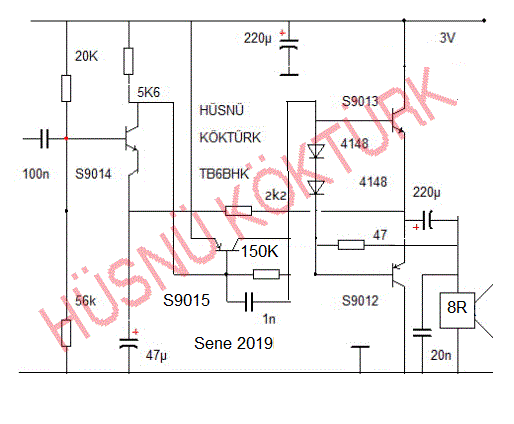

4 transistör ses amplifikatörü four transistors audio amplifier Yazan Hüsnü Köktürk [email protected] TB6BHK husnu66tr 3 transistörlü 3 volt amplifikatörlerinin sayısı hayli fazla. 4 transistörlüye gelindiğinde sayı yok seviyesine iniyor ve hata oranı yüksek oluyor. Ses veya sürücü gücü eksik geldiğinde baş tarafa ilaveler yapılabilir. Bu devre tecrübidir ve önceleri bazı elektronik firmaları benzerlerini kullanmışlardır, Yine de bir direnç veya kondansatör söktüğünüzde devrenin çalışmaya devam ettiğini görürseniz şaşırmamalısınız. Devre 3 volt kullanım için tasarlanmıştır. Transistörler, S9015, S9014, S9013, S9012 silikon. Şema orijinal montaj devresine bakarak çıkarılmıştır. Bu nedenle şemadaki diyotlar devreye görsel olarak işlenmiştir. Olası bir hataya sebebiyet olmasın diye yeniden bir görsel anlatım yapmak gerekli oldu. S9012 transistörünün beysine diyotun siyah çizgili tarafı bağlı. S9013 transistörünün beysine ise ise ikinci diyotun çiziksiz tarafı bağlı. S9013 transistörünün beysine bağlı direç değeri 47 ohm olarak ölçülmüştür.
