Verici Anten indikatörü

Verici tip trics

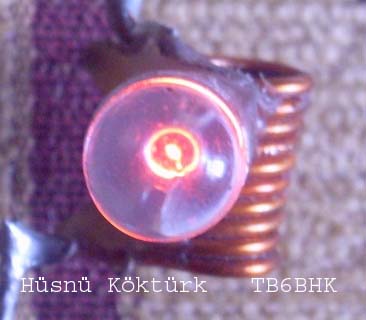

Amatörlerden bir kısmı havya kullanır, birşeyler yapar. Yaptıklarını test eden alet kullanabilir. Buradaki test aracımız antende RF sinyalinin bulunup bulunmadığını gösterir. Verici zayıfsa  indikatör  antene seri bağlanır. Verici  güçlü ise ışık zayıflatıcı tedbirler alınmalıdır. Tedbirlerden maksat ledlerin fazla akımdan dolayı bozulmasını önlemek içindir.

Bu araç ayrıca verici katları arasındaki  sinyal yolunu takip etmemize yarar. Lambanın yanmadığı yerde arızajnın var olduğu kanaatini verir.  Şöyle ki ledlerin bir ucunu elimizle tutuyoruz, diğer ucunu sinyal aradığımız bölgeye dokunduruyoruz. Tabii ledlerin yanması için belli bir güce ihtiyaç duyulur. VHF de  osilator katı ledleri yakamıyorsa da ikinci transistor yakabiliyor. 7MHz gibi düşük frekanslarda ihtimal osilator katında da led yanabilecektir. Led seçimi önemli olabiliyor. Ben iri boyutlu saydan içi gözüken kırmızı ışık veren ledleri tercih ediyorum.  Bu ledler büyük olmalarına rağmen düşük akımları algılayabilmeleri ile dikkati çekiyorlar. Eski tip ledlerden nadirattan da olsa akıma duyarlı olabilenleri bulunabiliyor.

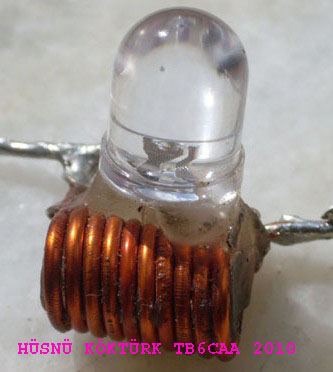

 Yukarda 4 tip test aracı görülüyor. Bunlardan en hassas olanı tek led ve tek bobin ikilisi.
