modüleli rf frekans test osilatörü

Written by HÜSNÜ KÖKTÜRK Turkey/Yozgat date 01/12/200

ws   http://www.geocities.ws/husnu66tr/moduleli-rf-osilator.htm Devre modüleli sinyal üretir.

Alıcı kalibrasyon ayarlarıyla uğraşanlar için ideal bir devredir.

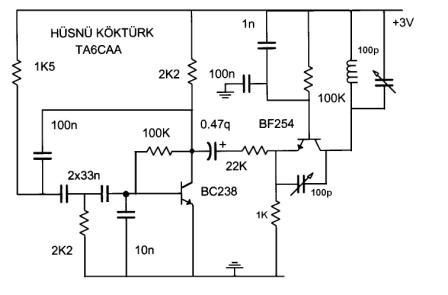

BC238 transistoru sinüs ses dalgası üretir. Üretilen sinyal BF254 ün emiterine tatbik edilir. BF254 transistorunun kollektörüne 20-50 cm lik kısa bir anten bağlanabilir. Cihaz böylece modüleli varyabl sinyal jeneratoru olmuş olur. Cihaz istenilen her frekansa ayarlanabilir. Emiter kollektör arasındaki kapasite 1-5 pf, ve bobin 6-6 tur ise 60-120 MHz frekans üretilir. Bu kapasite ve bobini büyütürseniz daha alçak frekanslara inmiş olursunuz.

Ben bu devreyi 40-70 MHz alıcı ayarlarında kullandım. Oscillator with modulation.

moduleli osilator
