1400 KC tracking xtal crystal XO beacon signal generator alıcı test osilatörü

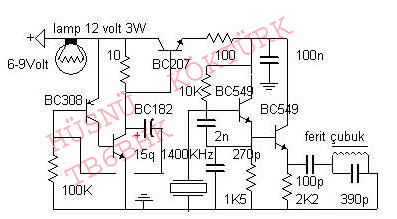

Orta dalga alıcı çalışmalarına yardımcı olsun diye kristalli bir bip bip devresi hazırlamak zorunda kaldım. Malum Türkiyede nerdeyse çalışan uzun ve orta dalda verici istasyonu kalmadı. Bu nedenle bu istasyonların minyattür tiplerini üretmek zorunda kalıyoruz.  BC308 ve BC182  Multivibrator gibi çalışıyor. Multivibrator BC207 transistörünün beysini tetikleyerek periyodik olarak osilatör akımının kesilmesine yani blinking yapmasına sebep oluyor.  12 volt 3W lamba bip bip aralığını istediğimiz biçime getiriyor. Sinyalin oda içine etkin biçimde yayılması için 10cm uzunluğunda 22 tur bobin ihtiva eden ferit bir çubuk kullanıldı. Kc de hoş bir tesadüf  uzun dalgada dinlediğim bir kuzey ülke istasyonunu  bu frekans da dinleyebiliyorum. Elimde bir adet 100Kc kristal ver, onu da bir anahtar kullanarak devreye ilave edeceğim.

 http://www.geocities.ws/husnu66tr/resimler/1400KHz.jpg

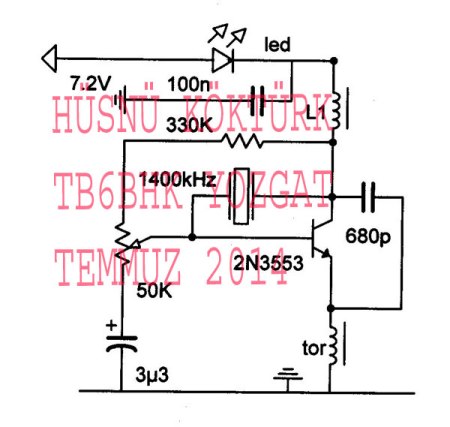

İkinci şemamızda iki  transistor çıkarılarak devre daha anlaşılır hale getirildi. Bu frekansta kristal çalıştırmanın fazla kolay olduğunu söyleyemem.Verici gücünün biraz daha fazla olması için 1K5 direnci çıkarılıp yerine tor bobin konuldu. Daha fazla performans için osilator katına  BC140 veya BFW16 takmayı düşünüyorum.

http://www.geocities.ws/husnu66tr/resimler/1400kHz-tracking.jpg    http://www.geocities.ws/husnu66tr/resimler/1400-foto.jpg
