REPRESENTACIÓN GRÁFICA

                           La representación gráfica que realizamos de nuestros proyectos están sujetas a las normas UNE, siguientes:

NORMA UNE 1032

NORMA UNE 1026

NORMA UNE 1011

NORMA UNE 1041

NORMA UNE 1036

NORMA UNE 1035

NORMA UNE 1032

      Las piezas se dibujan, en general, en la posición de su empleo, es decir, no se dibujarán horizontalmente piezas que han de estar dispuestas verticalmente o viceversa. En dibujos de detalle podrán exceptuarse de esta regla las de objetos que pueden utilizarse indistintamente en ambas posiciones, como tornillos, cojinetes, ruedas, etc.

      En las piezas cuyo eje en el espacio ha de ser inclinado, se dibujarán, cuando se representen solas, con eje vertical u horizontal, siempre que no haya alguna razón especial para conservar su dirección real.

      Una vez elegida la posición del pliego (apaisado o vertical), se mantiene para todas las piezas dibujadas(UNE 1026).

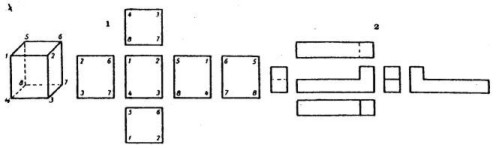

      Para la disposición de la planta y de las vistas laterales, inferior y posterior, se seguirán las reglas fijadas en las figuras 1y 2.

      Siempre que sea necesario o conveniente apartarse de estas reglas como ocurre en las alteraciones hechas en los dibujos a consecuencia de la falta de espacio o en objetos con superficies inclinadas o en piezas muy largas, es necesario indicar la dirección de la visual por medio de una flecha y de una letra mayúscula y lo mismo se efectúa en los cortes (por ejemplo corte A-B, UNE 1036)

      En general, para la representación se eligen el alzado, la planta y la vista lateral. Podrá suprimirse una de las dos últimas vistas o ambas siempre que el objeto esté bien precisado por los restantes o por el alzado simplemente

      Con el objeto de evitar nuevas vistas o cortes, podrán representarse en el dibujo, mediante líneas finas, las partes sencillas, tales como planos colocados normalmente, secciones de brazos, círculos de agujeros, formas de bridas, etc.

      Como vista principal se elegirá la que al mirar al objeto horizontalmente, mejor dé idea de su forma y de sus dimensiones o la que lleve consigo una disposición más favorable de la planta y vistas laterales en relación con el aprovechamiento de la superficie del dibujo.

      Es preferible rebatir objetos sobre aristas inclinadas cuando se puede evitar así cambios desfavorables de representación.

      Para economizar tiempo y espacio, se representarán nada más que la mitad o la cuarta parte de los cuerpos simétricos. En este caso marcar cada extremidad del eje de simetría con dos trazos paralelos.

      Se dibujarán con trazos continuos de espesor medio las aristas ficticias, es decir, las aristas que existirían si la pieza estuviera ejecutada sin redondeos.

NORMA UNE 1026

      En los dibujos pequeños se admitirá, para el archivado, un margen de 25 mm, quedando reducida en otro tanto la superficie útil de la hoja (UNE 4002).

      Excepcionalmente podrán deducirse formatos alargados, colocando unos a continuación de otros, formatos iguales o consecutivos.

      El ancho de los rollos comerciales será el siguiente:

              Para papeles de dibujos y transparentes     1500 y 1560

              Para papeles de copias                             650 900 y 1230

      ESCALAS

      Escala. Es la relación entre la longitud del segmento dibujado y la longitud por él representada.

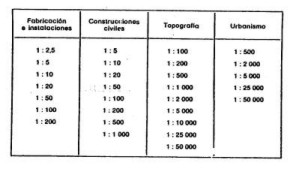

      Reducciones. Las escalas que normalmente se utilizarán para las reducciones, son las indicadas en el cuadro siguiente:

      Se permitirá, aunque no se recomienda, el uso de las escalas 1:2, 1:25, 1:2500 y en urbanismo 1:1000 y 1:10000.

      Ampliaciones. Las escalas que normalmente se indicarán en la rotulación, destacando la principal con caracteres de mayor tamaño. Las escalas secundarias se indicarán también en las partes correspondientes del dibujo.

      En general, todo será dibujado a escala. Las cotas de las partes fuera de escala serán subrayadas.

NORMA UNE 1011. FORMATO DE LOS PAPELES. ORDENACIÓN DE LOS FORMATOS. PLEGADOS. FORMAS USUALES. NOTAS DE IMPRESIÓN.

      1.- Objeto

              Esta norma tiene por objeto indicar los formatos de papeles, ordenación de formatos, plegados, formas usuales y notas de impresión.

2.- Formatos y medidas.

      Los formatos de la serie A son para los tamaños de papel independientes, como cartas, impresos, dibujos, anuncios, revistas.

      Siempre que no existan normas especiales para un caso, la UNE 1012 da ideas para la elección de formatos.

              El formato A4 es la unidad de pliego en lugar de los antiguos folio y cuarto

              El formato internacional de tarjetas es el A6(Acuerdo tomado por la Unión Postal Universal en 1925.)

      3.- Formación de los formatos

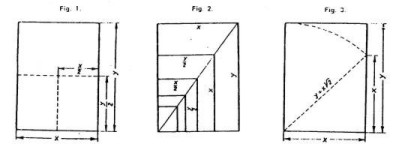

      Regla del doblado. Todo formato se obtiene partiendo en dos el inmediato superior. La relación de sus superficies es, por tanto, de 1:2.

      Regla de semejanza. Los formatos son todos semejantes. De las reglas 1 y 2 se deduce para los lados x e y de un formato la relación x:y = 1:Ö2, que es la misma que la del lado de un cuadrado a su diagonal.

      Regla de referencia. Los formatos están referidos al sistema métrico. La superficie del formato origen es igual a la unidad métrica de superficie (metro cuadrado), es decir, x*y = 1.

      Formato origen. Para el formato origen, de lados x e y, se deduce delas tres reglas x : y =1:Ö2yx * y = 1. El formato origen o rectángulo de 1 metro cuadrado de superficie, tiene por lados x = 0,841m e y = 1,189 m.

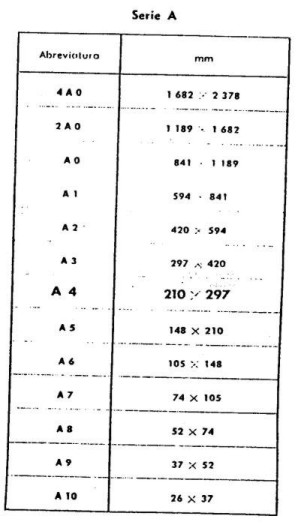

      Serie A. Según la regla 1, se deducen los formatos de la serie A partiendo sucesivamente por dos el formato origen.

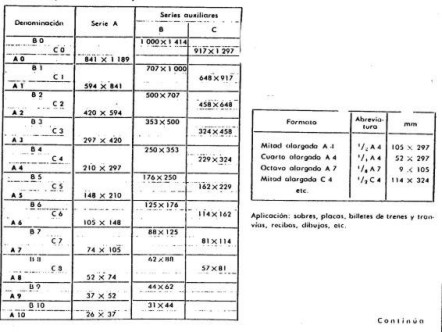

      Series auxiliares. Los formatos cuyos lados son los respectivos medios geométricos entre los de la serie A forman la serie B; los formatos obtenidos del mismo modo entre los de la A y B forman las series C y D.

      En los formatos de la serie D no nos meteremos por no ser necesaria su aplicación.

      Aplicación de las series B y C. Los formatos auxiliares sirven para los tamaños de papel dependientes, como:

              Sobres, UNE 1015.

              Sobres con ventana, UNE 1017.

      Formatos Alargados. Se obtienen formatos alargados partiendo longitudinalmente los normales por dos, cuatro, ocho, etc.

UNE 1041 DIBUJOS. SIGNOS CONVENCIONALES PARA TORNILLERÍA.

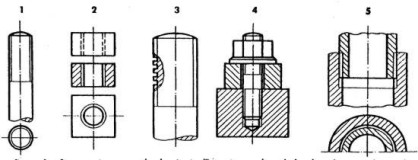

      Las figuras 1 y 2 representan, convencionalmente, tornillos y tuercas de cualquier clase de roscas. Si se quisiera representar la clase de rosca, podrá hacerse un corte parcial, como se indica en la figura 3, o dibujar, al lado, una parte de la rosca, a mayor escala. La figura 4 representa la rosca de tornillo y de tuerca en corte; el cono de taladrado se representará por dos líneas a 30°, a partir de la línea de núcleo de la rosca. Según indica la figura 5, cuando se represente en un corte un tubo(tornillo) dentro de un manguito (tuerca), se dibujará aquél como si estuviese solo y se representará únicamente la rosca de la tuerca, cuando no esté oculta por el tornillo.

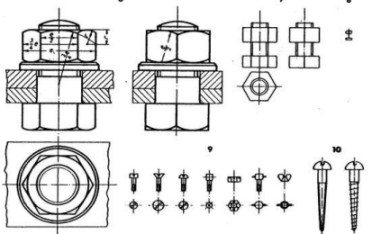

      En las tuercas y en las cabezas de los tornillos, se dibujarán las aristas de las caras con arcos de círculo. La figura 6 da una regla para los radios. El radio r se medirá en la arista vertical externa de la tuerca y se prolongará el arco central, hasta su intersección con aquélla. La dimensión se tomará de la norma para tuercas; Las tuercas y las cabezas de tornillo se dibujarán, por lo demás, a escala. Se preferirá siempre la representación simplificada de tornillos, indicadas en las figuras 7 y 8. La figura 9 indica pequeños tornillos y tuercas; el del medio es un tornillo con taladros en cruz en la cabeza. Para tirafondos, se preferirá la representación de la izquierda de la figura 10. La inclinación de las líneas de rosca de la figura de la derecha, se deberá corresponder con el paso en la parte media de la longitud roscada.

      Correspondencia con otras normas.

      Concuerda con la norma DIN 27 y las recomendaciones del Comité Técnico ISA 10, Boletín ISA 32.

NORMA UNE 1036 DIBUJOS. LÍNEAS DE ROTURA, CORTES, SUPERFICIES CORTADAS.

       En las representaciones de los trazos de una pieza se dibujarán las líneas de rotura a mano alzada, no demasiado irregulares y más delgadas que las aristas. Para la madera se dibujará la rotura en zig-zag. En las superficies rayadas no es necesaria una línea de rotura especial.

La rotura de los cuerpos redondos se representará según la figura 5; la de los cuerpos redondos huecos según las figuras 6 ó 7.

      Caso de no ser completamente visible el modo de ser cortada una pieza, se representará la marcha del corte (figura 8 y 9) por medio de una línea gruesa de trazo y punto. En los extremos de ésta se dibujarán unas flechas que indiquen la dirección de la visual. Si son necesarios varios cortes, o si la marcha del corte no es perfectamente visible, se indicarán los distintos cortes o la marcha del corte con letras mayúsculas (figuras 9 y 10).

      Para la disposición de las vistas y de los cortes, véase la norma UNE 1032.

      Los cortes se rayarán independientemente del material, con líneas finas, a poder ser a 45° respecto al eje o base (figuras 11 y 12). La separación de las líneas del rayado se elegirá de acuerdo con la magnitud de la superficie rayada. La separación y la inclinación del rayado será constante en las superficies cortadas, separadas, de una misma pieza (figuras 7 y 12). El rayado se interrumpirá en las acotaciones y en las anotaciones (figura 4). Las superficies contiguas se rayarán con distinta inclinación o distancia entre las líneas (figura 12). Las superficies pequeñas se ennegrecerán por completo (figuras 13 y 14). Si existen contiguas varias superficies ennegrecidas, se dejarán, para indicar la separación, aristas en blanco (figura 14) que se dispondrán a la izquierda y en la parte superior de las distintas piezas (figura 15).

NORMA UNE 1035 DIBUJOS. FORMATOS Y ESCALAS

Objeto

              Esta norma tiene por objeto indicar los formatos y escalas de los dibujos técnicos.

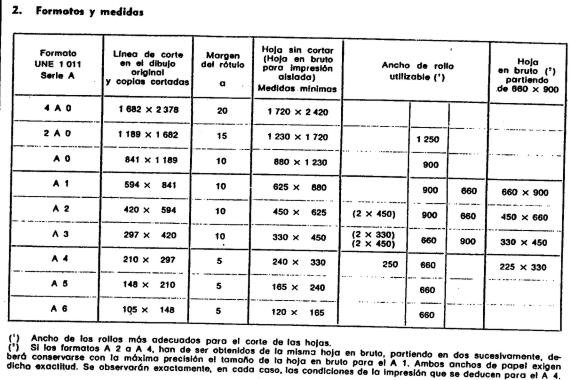

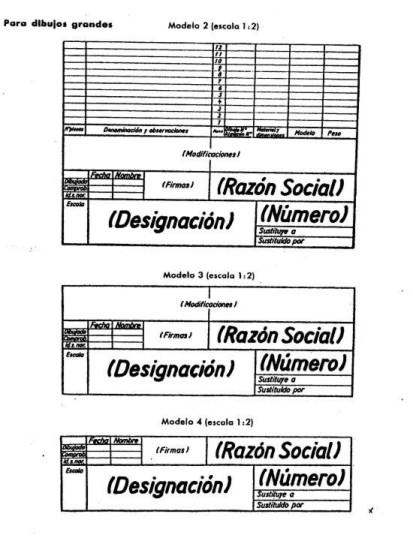

Formatos y medidas

      Observaciones

              Los formatos indicados se aplicarán a toda clase de dibujos técnicos, así como a esquemas, hojas de norma y planos impresos, y también a impresos para dibujos. Las hohas podrán utilizarse verticales o apaisadas. En los formatos pequeños podrá adoptarse, como norma, la disposición vertical.
