RETIRE O ATUADOR. |
![]() |

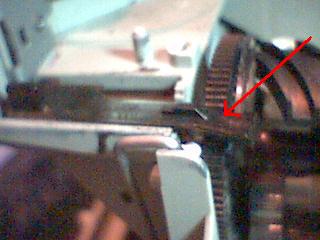

RETIRE A MOLA LOCALIZADA PRÓXIMO A ENGRENAGEM NO LADO ESQUERDO. |
![]() |

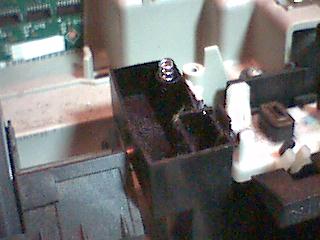

COM A CHAVE T10 RETIRE O PARAFUSO NO INTERIOR DA PEÇA DE PLÁSTICO BRANCA VISTA NA FOTO E A REMOVA TAMBÉM. |
![]() |
REMOVA O SUPORTE DA ESPUMA LOCALIZADO
PRÓXIMO A ESTAÇÃO DE SERVIÇO. CUIDADO PARA NÃO PERDER A MOLA.
ESTA PEÇA É SOLTA, BASTA PUXAR PARA CIMA. |
![]() |

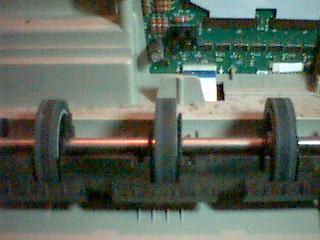

RETIRE AGORA O EIXO COM OS TRES ROLETES GRANDES DE BORRACHAS. |
![]() |
CONJUNTO JÁ RETIRADO. INSPECIONE AS BORRACHAS VERIFICANDO DESGASTES E EFETUE A LIMPEZA. |
![]() |
VERIFIQUE TAMBÉM OS ROLETES DE BORRACHA MENORES QUE FICAM SITUADOS ABAIXO DOS GRANDES QUE FORAM REMOVIDOS COM O CONJUNTO COMPLETO. EFETUE LIMPEZA E VERIFIQUE ESTADO DAS BORRACHAS. |
![]() |
FAÇA UMA INSPEÇÃO NO PEQUENO RETÂNGULO DE CORTIÇA LOCALIZADO PRÓXIMO AO ROLETE DO MEIO. ELE NÃO PODE ESTAR MUITO LISO SENÃO DEVERÁ SER TROCADO. |
![]() |
ESTAÇÃO DE SERVIÇO
NA SEQUÊNCIA VOCÊ VERÁ A DESMONTAGEM DA ESTAÇÃO DE SERVIÇO PARA PROCEDIMENTOS DE INSPEÇÃO E LIMPEZA. |
![]() |

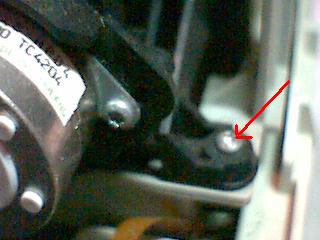

RETIRE O PARAFUSO NA PARTE DE BAIXO DA ESTAÇÃO DE SERVIÇO. |
![]() |
RETIRE O PARAFUSO NA PARTE SUPERIOR DA ESTAÇÃO DE SERVIÇO. AMBOS SÃO REMOVIDOS COM UMA CHAVE TORKX TAMANHO T10. |
![]() |

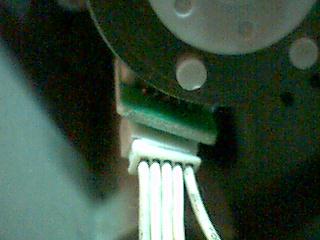

RETIRE O CONECTOR DO MOTOR DA ESTAÇÃO E EM SEGUIDA REMOVA TODO O CONJUNTO. |
![]() |

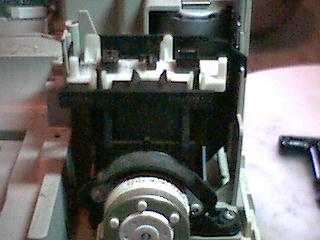

ESTAÇÃO DE SERVIÇO REMOVIDA |
![]() |

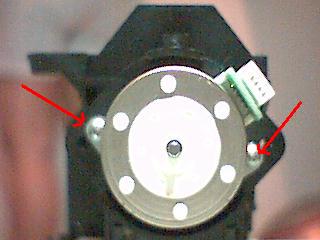

RETIRE O MOTOR DA ESTAÇÃO DE SERVIÇO
PARA LUBRIFICAR A PARTE QUE FICA EM CONTATO COM O ELEVADOR.
VEJA NA FOTO AO LADO OS DOIS PARAFUSOS A SEREM REMOVIDOS. |
![]() |
DETALHE DO MOTOR MOSTRANDO A PARTE QUE DEVE
SER LUBRIFICADA COM GRAXA.
|
![]() ![]() |

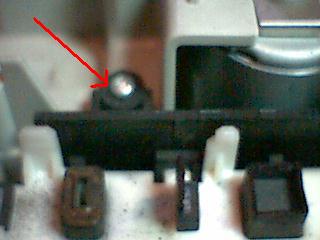

O MOTOR DO ELEVADOR DA ESTAÇÃO MOVIMENTA A PARTE SUPERIOR (SLED) COMO PODE SER OBSERVADO NAS FOTOS AO LADO. |
![]() |

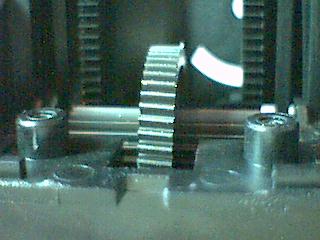

VISTA INTERNA MOSTRANDO A ENGRENAGEM DO MECANISMO DO ELEVADOR DA ESTAÇÃO DE SERVIÇO. |
![]() |

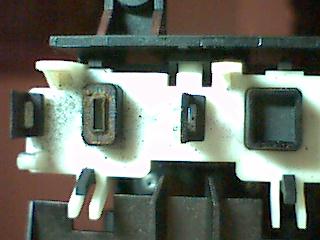

DETALHE DA PARTE SUPERIOR DA ESTAÇÃO DE
SERVIÇO (SLED), ONDE ESTÁ LOCALIZADO OS DISPOSITIVOS DE LIMPEZA E REPOUSO DAS
CABEÇAS DE IMPRESSÃO DOS CARTUCHOS.
VEJAS AS 4 PEÇAS DE COR PRETA: A PRIMEIRA E A TERCEIRA SÃO DISPOSITIVOS DE LIMPEZA. A SEGUNDA E A QUARTA SÃO PARA O REPOUSO DAS CABEÇAS DE IMPRESSÃO QUANDO NÃO ESTÃO EM USO. |
|
DESMONTANDO O CARRO DA IMPRESSORA |
![]() |

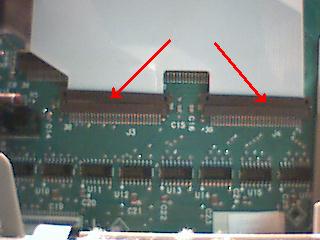

SOLTE OS DOIS CONECTORES DO PRIMEIRO CABO FLAT (J3 e J4). CUIDADO PARA NÃO DANIFICAR AS TRAVAS. |
![]() |

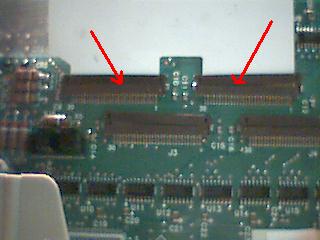

SOLTE EM SEGUIDA OS DOIS
CONECTORES DO SEGUNDO CABO FLAT
(J1 e J2) |
![]() |

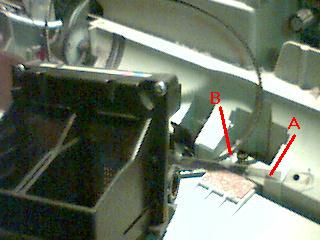

RETIRE O STREP (A) E EM SEGUIDA A CORREIA (B). |
![]() |
SOLTE OS DOIS PARAFUSOS
INDICADOS NA FOTO COM UMA CHAVE TORX T-10 E REMOVA A PARTE FRONTAL.
|
![]() |
SOLTE OS DOIS CABOS FLAT.
ELES ESTÃO APENAS ENCAIXADOS.
UM DOS CABOS SAI TOTALMENTE. O OUTRO POSSUI UMA DERIVAÇÃO E PERMANECE CONECTADO. |
![]() |

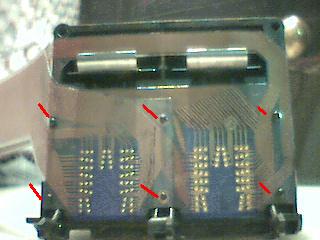

REMOVA OS DOIS PARAFUSOS E RETIRE A PROTEÇÃO DE BORRACHA (AZUL) DOS CONTATOS DOS CABOS FLAT. |
![]() |
RETIRE O MÓDULO DE
LEITURA ÓPTICA
ESTE COMPONENTE POSSUI O LEITOR DA CODIFICAÇÃO DO STRIP (LAMINA DE CELULÓIDE) QUE PASSA PELO CARRO. ELE É RESPONSÁVEL PELO SEU POSICIONAMENTO NO EIXO DA IMPRESSORA. |
