CIRCUITO PRÉ-AMPLIFICADOR DE VIDEO

O LM1203 é um dos CI's mais utilizados no estágio pré-amplificador de Video. Problemas de contraste podem estar relacionados com falhas neste CI ou nos componentes ligados ao pino 12. Em alguns modelos de monitores o CI fica localizado na placa de cinescópio, em outros como o Sync 3 NE fica na placa principal sob uma blindagem atrás da carcaça do flyback.

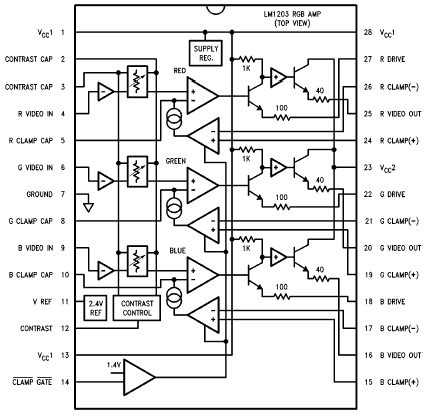

CI LM1203

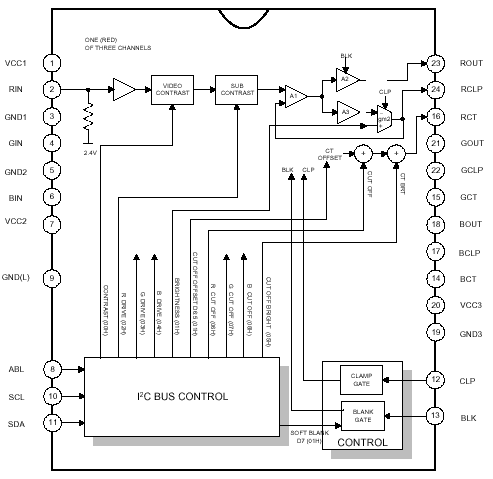

Outro CI mais sofisticado que vem sendo utilizado pela SAMSUNG como no modelo 450b, é o KA2504 cujas características técnicas e diagrama você pode ver nas figuras abaixo:

DESCRIÇÃO DOS PINOS

MONITOR IBM G-50

Sem ajuste de brilho

Normalmente este defeito e causado pelo resistor R424 (180K) aberto.

COMPATIBILIDADE

O Monitor Packard Bell modelo 3010 usa o chassis GOLDSTAR CA-32 o mesmo do Studioworks 74i. (LG)

O Monitor HP D2818A FDD-IC A3LCMG737 utiliza chassis SAMSUNG.

O NCD CM3800 e fabricado pela PHILIPS ELETRONIC

Monitor AJV 1428SN usa o mesmo chassis do Daewoo 1428, Samurai e FiveStar.

Existe um modelo PROVIEW com o mesmo chassis do FIVSTAR 5015

Monitor Compaq modelo 524 utiliza chassis ETJ SAMSUNG

Monitores Compaq modelos 471P e 472P tambem usam chassis SAMSUNG

Monitor Facit Modelos M400/M430 - Esquema identico ao Videocompo 1412E

Monitor Itautec 14NI - Mesmo esquema do 1428NI

Monitor Itautec 15NI - Mesmo esquema do 15MM

Monitor Dell Modelo D1028 utiliza chassis Philips CM6800

Monitor Gateway ev700 - Utiliza chassis LG CA-65

MONITOR SAMSUNG CVP4237P

Linha Vertical na Tela

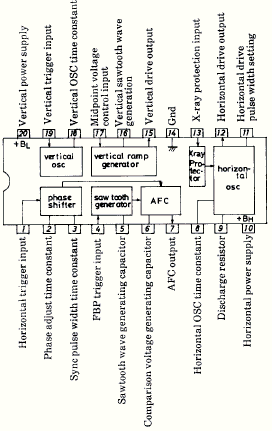

Verifique se existem 12V nos pinos 10 e 20 CI 401 (LA7851/KA2138). Se nao houver, verifique os seguintes componentes: C402, D617, D618, IC602 (Acoplador Optico CQY80NG), Q604 (TIP 29) e IC 604 (7805). Havendo 12 V nos pinos de alimentacao do CI401, devemos verificar a existencia de pulsos no pino 12 do LA7851. Em caso negativo, verificar o circuito associado a ele e o substitua se for o caso. Havendo pulsos, verifique entao Q402 (2SC4762), Q401 e T402.

SAMSUNG 15GE/GLE - 4NE

MONITOR NÃO LIGA E O FUSÍVEL ESTÁ OK

Verificar os diodos D601 e D604, os capacitores C601, C604, C607 e C608, o transistor Q601 e o CI 601

SAMSUNG - CVP4237*

DEFICIÊNCIA NO AJUSTE DE LARGURA

Veja abaixo o diagrama do circuito de largura do monitor

Verifique os componentes assinalados acima, deficiência neste circuito causa largura reduzida ou em excesso no monitor.

O transistor responsável pela largura neste modelo é o KSA614-Y que fica localizado no lado esquerdo da parte frontal do monitor fixado em um dissapador próprio.

IRF9610

REGULADOR DA FONTE ALTA

É MUITO FÁCIL TESTAR ESTE FET. COM O MULTIMETRO DIGITAL NA ESCALA DIODO SÓ DEVE HAVER CONDUÇÃO COM A PONTA DE PROVA VERMELHA NO DRENO E A PONTA PRETA NO SOURCE.

MONITOR SAMSUNG CVP4237P

Linha Horizontal na Tela

Verifique inicialmente se tem 24V no pino 8 do CI 301 (LA7838). Se os 24V estiverem presentes e houverem pulsos no pino 12 (40Vp-p)  verifique entao o conector DY e proprio CRT. Se os 24V nao estiverem presentes no pino 8 testes os seguintes componentes: C309 ,C636, D616 e R302). Agora, se os 24V estiverem presentes no pino 8 e nao houverem pulsos no pino 12 voce devera verificar se existem pulsos (5Vp-p) no pino 10 do CI201 (KSC2146). Em caso negativo verifique o CI201 e os componentes associados a ele. Se houverem pulsos, verifique entao os seguintes componentes: C302, C303, D301, D302, IC301 e Q202).

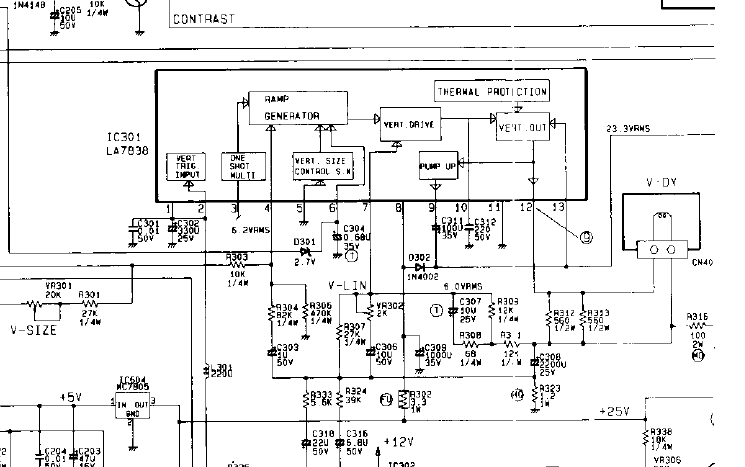

OSCILADOR VERTICAL - OUTPUT

Ao verificar este CI tenha especial atenção aos pinos de alimentação e a saída. A alimentação é feita através dos pinos 1, 8 e 13 e a saída (pulsos verticais) se dá através do pino 12. Se faltar alimentação em um destes pinos verifique todos os componentes associados, principalmente capacitores. Veja diagrama abaixo do circuito utilizado em alguns monitores de video:

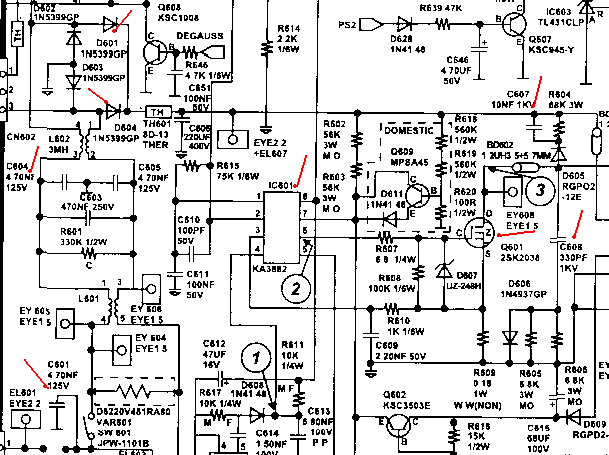

MONITOR SAMSUNG CVP423P/486PL

Monitor não liga - Fusível OK

Verifique os componentes assinalados abaixo:
