CAPITULO II
Caracterización
del tráfico de datos.
Durante los últimos años, han surgido varias políticas
para ofrecer redes de calidad. El principal objetivo de estas políticas es
proporcionar un "servicio" de redes mejorado a las aplicaciones en
los extremos de la red y a usuarios de aplicaciones críticas, al mismo tiempo
que se va frenando el ritmo al que es necesario aumentar la capacidad de ancho
de banda.
Existen
tres pasos importantes envueltos en la implementación de políticas de calidad
de servicio, como son:
1. Identificación del tráfico y sus requerimientos, donde es necesario
determinar el tipo de tráfico que fluye por la red, sus requerimientos y
prioridades.
2. Dividir el tráfico dentro de clases.
3. Definir las políticas de calidad de servicio a las clases dependiendo de
la prioridad dada a cada una de ellas.
En este capítulo se
identificará el tráfico, donde es necesario medir el tráfico sobre la red
durante las horas laborales, determinar el tipo de tráfico importante para el
negocio, el tiempo de respuesta requerido por tráfico y los requerimientos de
cada uno de ellos tales como latencia, jitter y pérdidas de paquetes permitidos.
Medición de tráfico
sobre la red
|
Enlace |
Ancho de banda (Mbps) |
% Utilización IN |
% Utilización Out |
|
Anaco-Campo Mata |
1924 |
45 |
80 |
|
Anaco-Santa Rosa |
1544 |
25 |
75 |
|
Anaco-Buena Vista |
1544 |
50 |
92 |
|
Anaco-San Joaquín |
512 |
20 |
90 |
|
Anaco-San Roque |
1536 |
60 |
82 |
|
|
|
|
|
|
Consideraciones para la medición: |
|
|
|
|
• Herramienta utilizada: Concord |
|
|
|
|
• Datos de días laborables, horario 6:00 AM a 6:00 PM |
|||
|
• Diagrama de tendencia, valor 95 percentil |
|
||
Aplicaciones y
tráficos críticos para el negocio
Las aplicaciones críticas son las siguientes:
Sap.
Megasin
Lotus Notes.
StarGas.
Centinela.
Los tráficos críticos son videoconferencia IP y telefonía
IP

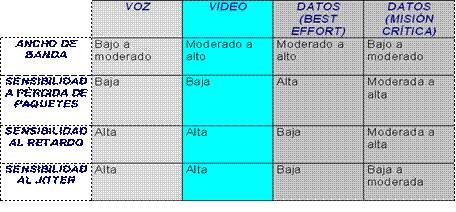

Los requerimientos mínimos necesarios para los
diferentes tipos de tráfico son:
Los requerimientos para el tráfico de Voz
son:
·
Latencia <= 150 ms
·
Jitter <= 30 ms.
·
Loss <= 1%
·
Garantía de
ancho de banda de 17-106 Kbps.
Los requerimientos para el tráfico de Video
son:
·
Latencia = 150 ms
·
Jitter = 30 ms.
·
Loss = 1%
·
La Garantía mínima
de ancho de banda es video-Stream+20%.
De acuerdo a estos requerimientos se deben
diseñar las políticas de QoS.
