CAPITULO
III
Políticas de
calidad de servicio
En este capítulo se diseñarán
las políticas de calidad de servicio por cada clase definida en el paso de
caracterización de tráfico IP, las cuales permitirán:
·
Asignar un
mínimo y un máximo de ancho de banda a las aplicaciones.
·
Asignar
prioridades por cada clase.
·
Uso de las
tecnologías de encolamiento y administración de
congestión.
Actualmente existen tres
modelos diferentes para la implementación de calidad de servicio como
son:
- Modelo
Best-Effort, es un modelo altamente
escalable, no realiza prioritización de tráfico.
- Modelo
IntServ,
garantiza calidad de servicio a través de la reservación de ancho de banda,
pero no es escalable.
- Modelo
Diffserv,
provee la clasificación del tráfico a través de clases asignándole políticas a
cada clase definida, es altamente escalable.
El modelo Diffserv fue
diseñado para mejorar las limitaciones de los modelos Best-Effort y IntServ, por
lo cual Diffserv será el modelo de calidad de servicio a utilizar en este
diseño.
Pasos para diseñar políticas
de calidad de servicio.
- Clasificación: identificación y división
de el tráfico en diferentes clases, la identificación de los paquetes se puede
realizar a través de: listas de acceso (access-list), códigos de precedencias
como son: Ip-Precedence y Ip Dscp, IEEE 802.1 Q/ISL CoS/ valores de prioridad.
La utilización de cualquiera de estos métodos dependerá del sistema operativo
del equipo.

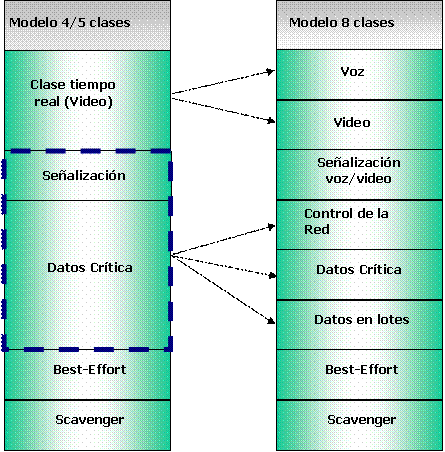

Las clases se identificaran de la
siguiente manera:
- Marcaje: marca cada paquete como
miembro de una clase, ese marcaje se realiza a través de códigos denominados
como ip-precedence ó DSCP.
|
Precedencia |
Clases |
Aplicaciones |
|
0 |
Best-Effort |
Internet,
Microsoft-ds |
|
1 |
Data
Crítica |
Lotus Note, Sap.,
megasin |
|
2 |
|
- |
|
3 |
|
- |
|
4 |
|
- |
|
5 |
Tiempo
Real |
Voz sobre IP,
videoconferencia IP. |
|
6 |
|
- |
|
7 |
|
- |
- Administración de
congestión (Congestión Management): usa el marcaje de cada
paquete para determinar en cual cola se ubicara, dependiendo de la clase a la
cual pertenece, generalmente las colas con paquetes de prioridad más alta recibe
tratamiento preferencial.
Dependiendo del sistema
operativo de los equipos los diferentes algoritmos a utilizar
son:
- FiFO, prioridad de cola (PQ),
primer paquete que llega primero que sale causa jitter, los paquetes se
pueden dropear, no es eficiente.
- Weighted fair queuing
(WFQ): comparte ancho de banda, tiene una sola cola por cada flujo, usa
ip-precedence para el marcaje. No permite clasificación manual.
- Class-Based Weighted fair
queuing (CWFQ): Garantiza ancho de banda a las clases creadas.
- Low Latency queuing
(LLQ): es aplicada a las clases de alta prioridad, con baja latencia de
paquetes, como telefonía IP y videoconferencia IP.
- Evitar Congestion
(Congestión Avoidance): supervisa la carga del tráfico de la red en un
esfuerzo de anticipar y de evitar embotellamientos comunes. Son típicamente
implementados fuera de la interfaz donde hay diferencias en ancho de banda.
Los mecanismos que utiliza son Red y Wred (Weighted Random Early Detection).
En este diseño se utilizara WRED, el cual consiste en dropear paquetes cuando
la cola esta full lentamente utilizando IP-Precedence o Dcsp
- Policing y Shaping: son
mecanismos que a menudo usan una condición de tráfico antes de transmitirlo o
recibirlo por la red. El policing dropea los paquetes de datos cuando el
limite de ancho de banda predefinido es alcanzado. El shaping es usado para
limitar el flujo de información que va desde velocidades altas a velocidades
bajas, el shaping no dropea los paquetes los encola,
- Link Efficiency: estos mecanismos
trabajan en conjunto con las colas y el tráfico shaping para administar el
ancho de banda existente mas eficiente y fiable
Todas estas políticas serán
aplicadas de extremo a extremo como se muestra en el gráfico
siguiente:
