Micro -Torno Mec�nico

Apesar de possuir o pequeno torno de bancada (300 mm entre pontos e 120 mm Dmax), eu tinha dificuldades em usinar pequenas pe�as devido ao risco de proximidade do mandril do torno, dificuldade de enxergar a pe�a (!) etc. Decidi construir este torno auxiliar, que complementa o trabalho do maior. A pe�a a tornear � presa no mandril, montado diretamente no eixo de um motor de 1/2 HP,  60 Vcc, velocidade vari�vel (era um motor de unidade de fitas de computador, de 1960, salvo de desmanche).

O avan�o longitudinal � el�trico, autom�tico e vari�vel, podendo funcionar manualmente. O cabe�ote, com a ponta de corte, pode ser posicionado em diversos �ngulos e dist�ncias, possibilitando, inclusive, torneamento de c�nicos. S� me arrependo de n�o ter constru�do esse micro-torno 30 anos atr�s.

Detalhes Construtivos

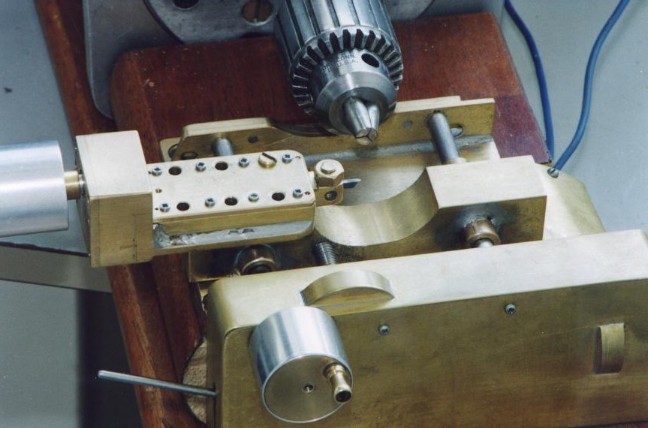

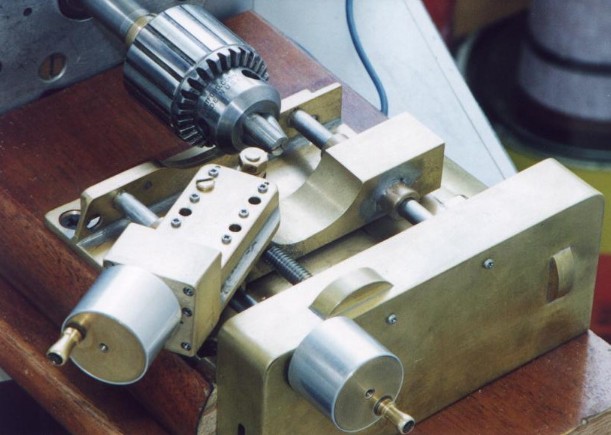

Vista lateral, com o cabe�ote inclinado

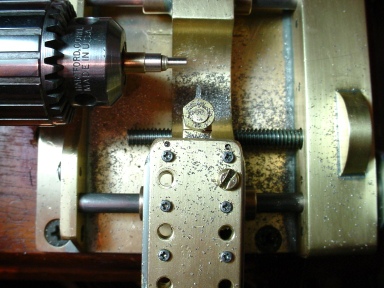

Torneando um pequeno tarugo

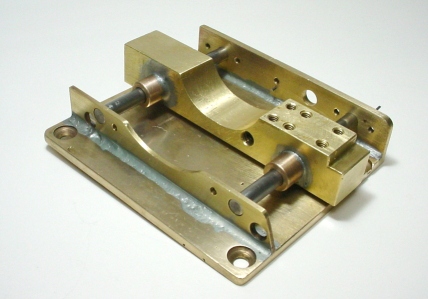

Detalhes construtivos da base do torno

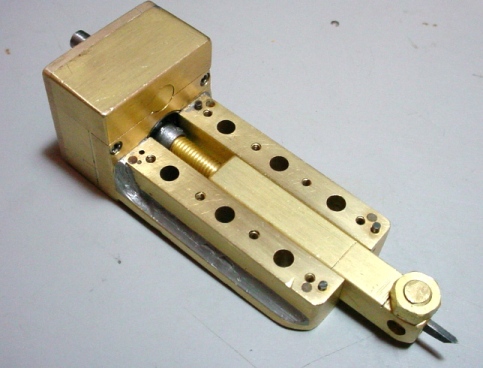

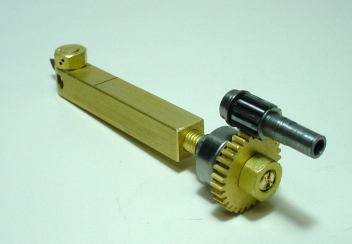

Detalhes do cabe�ote e porta-ferramentas

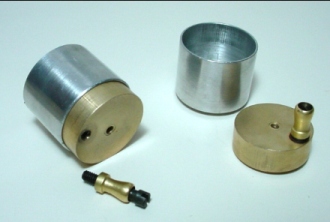

Manoplas de avan�o longitudinal e transversal

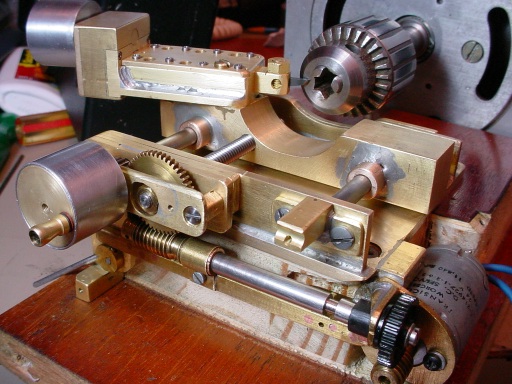

Vista interna do mecanismo de avan�o autom�tico do carro.

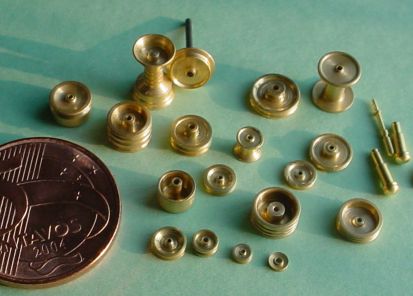

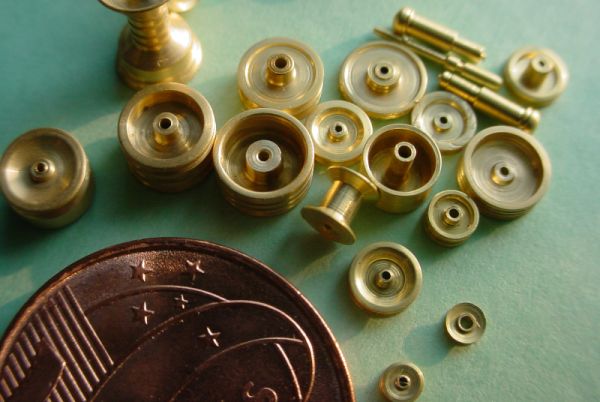

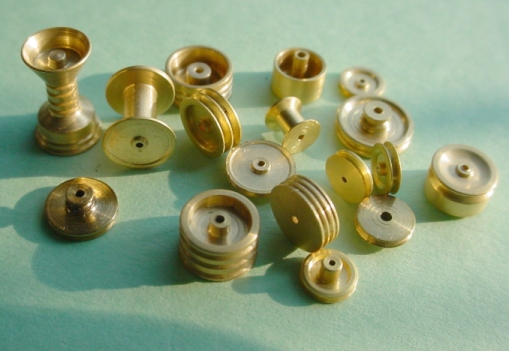

Algumas pe�as usinadas no micro-torno. As pe�as foram colocadas ao lado de uma moeda de 5 centavos de Real, para efeito de compara��o.
