English Electric - Carca�a |
|
|
|
 |
|
|
|

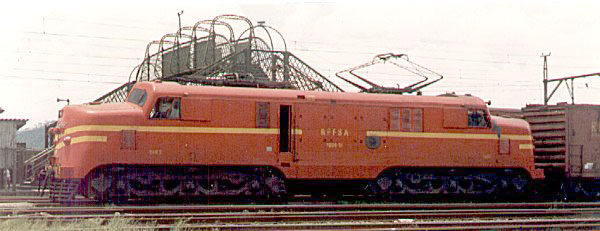

Foto do prot�tipo |
|
|
|
 |
|
|
|
Foto: Carlos Roberto Brand�o |
|
|
|
|
|
|
|
Etapas da constru��o da carca�a do modelo |
|
|
|
 |
|
|
|
1 - Desenho da carca�a da locomotiva realizado em AutoCad, na escala HO 1:87, e colado com cola branca, sobre chapa de lat�o de 0,4mm de espessura |
|
|
|
 |
|
|
|

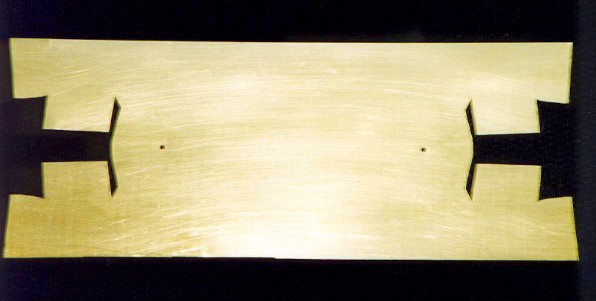

2 - Chapa de lat�o recortada, seguindo as linhas do desenho. O gabarito de papel foi retirado com �gua. |
|
|
|
|
|

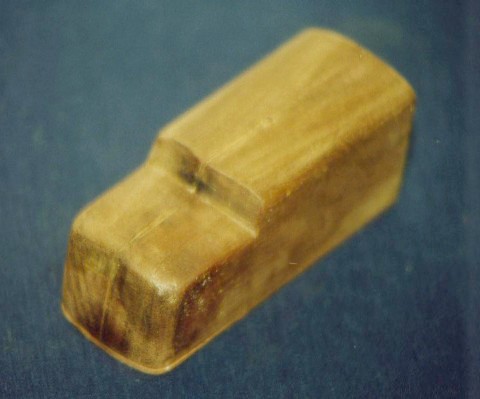

3 - Molde de madeira (Ip�) que obedece as linhas de curvatura da cabina e do nariz da locomotiva. As dimens�es desse molde foram reduzidas em 0,4 mm ao longo de toda superf�cie, para compensar a espessura da chapa de lat�o |
|
|
 |
|
|
|
|
|
|

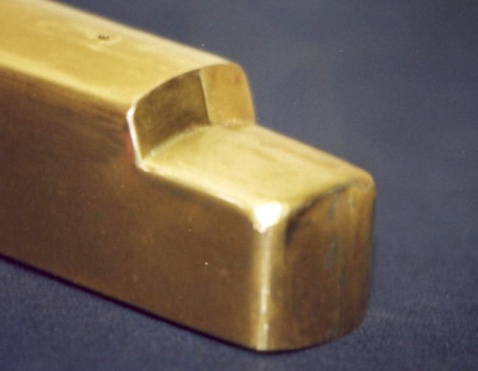

4 - A chapa de lat�o foi dobrada, aos poucos, sobre o molde de madeira. As emendas ficaram sobre o nariz e na parte frontal, soldadas por dentro, com refor�os.Os cantos arredondados foram moldados com martelinho. |
|
|
 |
|
|
|
|
|
|
 |
|
|
|

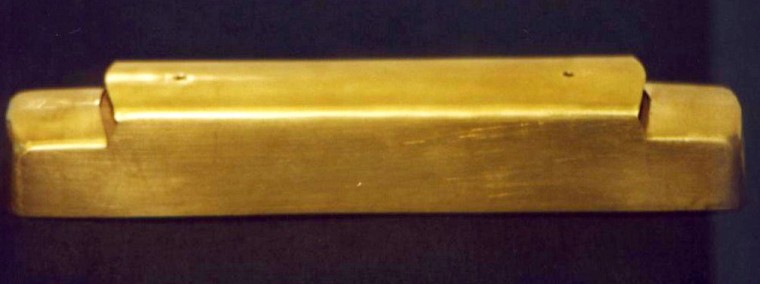

5 - Estado da carca�a ap�s a soldagem das bases para janelas e ap�s lixamento. |
|
|
|
|
|

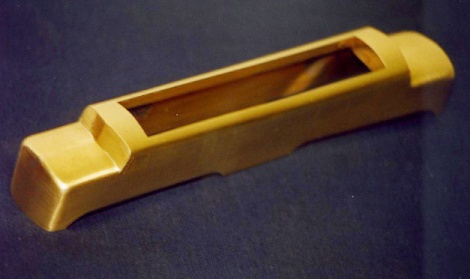

6 - Nesta etapa foi aberto o teto da locomotiva para coloca��o do rebaixo para os pant�grafos. Efetuadas as aberturas para os truques e dado um acabamento parcial com lixa 120 |
|
|
 |
|
|
|
|
|
|

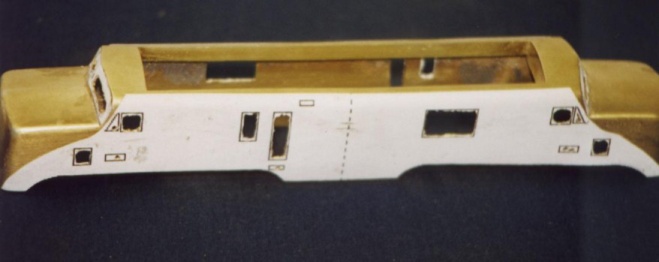

7 - Sobre a carca�a foram colados, com cola branca, gabaritos emitidos no AutoCad com a posi��o das portas, janelas, venezianas, etc. As aberturas foram executadas com brocas, serras, limas frezas, etc (vale-tudo nessa fase!) |
|
|
 |
|
|
|
|
|
|
 |
|
|
|

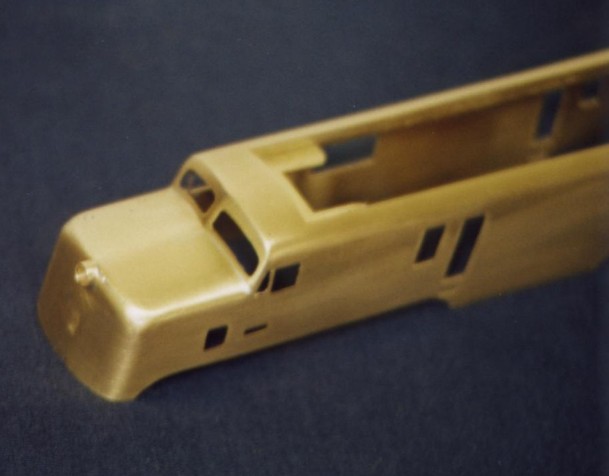

8 - Vista parcial ap�s a abertura das portas janelas e venezianas. Notar que foram instalados os aros dos far�is. |
|
|
|
|
|
 |
|
|
|

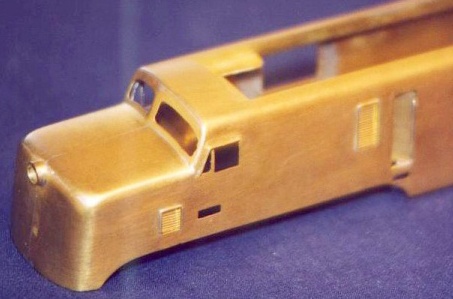

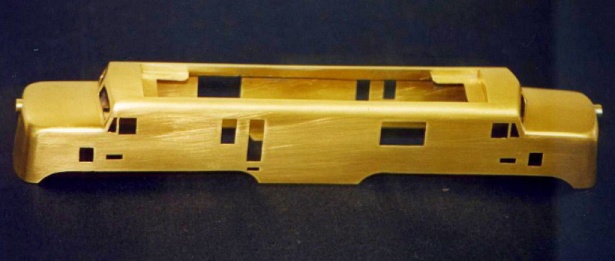

9 - Vista geral da carca�a da locomotiva com todas as aberturas j� dimensionadas. |
|
|
|
|
|
 |
|
|
|
10 - Colocadas as molduras nas janelas e venezianas. Instaladas as venezianas (remov�veis, para facilitar a pintura futura). Instaladas as duas portas laterais, com dobradi�as e tamb�m remov�veis. |
|
|
|
|
|
 |
|
|
|

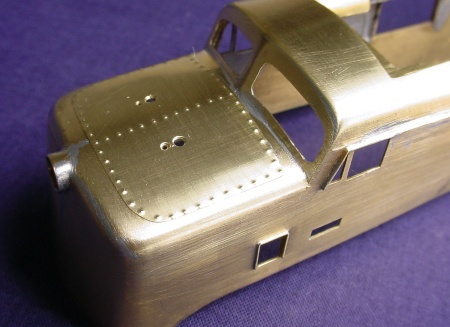

11 - Sob o nariz foi colocada uma chapa imitando rebites, simulando as tampas de acesso ao interior. |
|
|
|
|
|

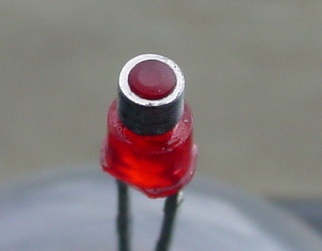

12 - Os aros dos far�is foram confeccionados em alum�nio polido, imitando os aros cromados originais. As lanternas de r� foram feitas com Leds vermelhos de 3mm, reduzidos para 1,5 mm no torno e recobertos com moldura de alum�nio. |
|
|
 |
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
 |
|
|
|

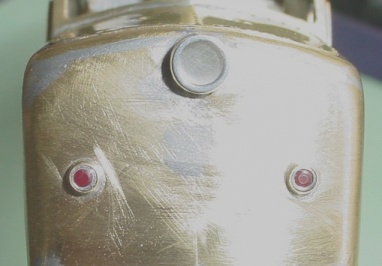

13 - Frente da carca�a, com o farol e as lanternas encaixados, precariamente. |
|
|
|
|
|
 |
|
|
|

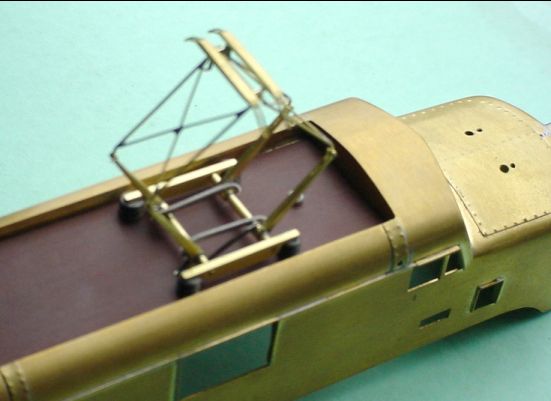

14 - Vista superior, com o pant�grafo montado sobre o teto rebaixado. |
|
|
|
|
|
