Introducción a los protocolos NetWare
Al igual que TCP/IP, Novell proporciona un conjunto de protocolos desarrollados específicamente para NetWare. Los cinco protocolos principales utilizados por NetWare son:
Protocolo de acceso al medio.
Intercambio de paquetes entre redes/Intercambio de paquetes en secuencia (IPX/SPX).
Protocolo de información de encaminamiento (RIP).
Protocolo de notificación de servicios (SAP).
Protocolo básico de NetWare (NCP).

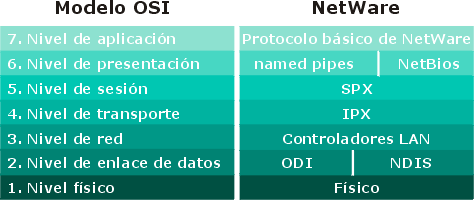

Debido a que estos protocolos se definieron antes de la finalización del modelo OSI, no se ajustan exactamente al modelo OSI. Actualmente, no existe una correlación directa entre los límites de los niveles de las dos arquitecturas. Estos protocolos siguen un patrón de recubrimiento. Concretamente, los protocolos de nivel superior (NCP, SAP y RIP) están recubiertos por IPX/SPX. Luego, una cabecera y un final del Protocolo de acceso al medio recubre a IPX/SPX.
Protocolos de acceso al medio
Los protocolos de acceso al medio definen el direccionamiento que permite diferenciar a los nodos de una red NetWare. El direccionamiento está implementado en el hardware o en la NIC. Las implementaciones más conocidas son:
802.5 Token Ring.
802.3 Ethernet.
Ethernet 2.0.
El protocolo es responsable de colocar la cabecera al paquete. Cada cabecera incluye el código del origen y del destino. Una vez que se haya transmitido el paquete y que está en el medio, cada tarjeta de red comprueba la dirección; si la dirección coincide con la dirección del destino del paquete, o si el paquete es un mensaje de difusión, la NIC copia el paquete y lo envía a la jerarquía de protocolos.
Además del direccionamiento, este protocolo proporciona un control de errores a nivel de bit como una comprobación de redundancia cíclica (CRC). Una vez que se le añade la CRC al paquete, supuestamente los paquetes estaban libres de errores.
La comprobación de errores CRC utiliza un cálculo complejo para generar un número basado en los datos transmitidos. El dispositivo que realiza el envío hace el cálculo antes de realizar la transmisión y lo incluye en el paquete que se envía al dispositivo de destino. El dispositivo de destino vuelve a hacer este cálculo después de la transmisión. Si ambos dispositivos obtienen el mismo resultado, se supone que no se han producido errores en la transmisión. A este procedimiento se le conoce como comprobación de redundancia, porque cada transmisión incluye no sólo los datos, sino que además incluye valores de comprobación extras (redundantes).
Intercambio de paquetes entre redes/Intercambio de paquetes en secuencia (IPX/SPX, Internetwork Packet Exchange/Sequenced Packet Exchange)
El Intercambio de paquetes entre redes (IPX) define los esquemas de direccionamiento utilizados en una red NetWare, e Intercambio de paquetes en secuencia (SPX) proporciona la seguridad y fiabilidad al protocolo IPX. IPX es un protocolo a nivel de red basado en datagramas, no orientado a la conexión y no fiable, equivalente a IP. No requiere confirmación por cada paquete enviado. Cualquier control de confirmación o control de conexión tiene que ser proporcionado por los protocolos superiores a IPX. SPX proporciona servicios orientados a la conexión y fiables a nivel de transporte.
Novell adoptó el protocolo IPX utilizando el Protocolo de datagramas Internet del Sistema de red de Xerox (XNS). IPX define dos tipos de direccionamiento:
Direccionamiento a nivel de red. La dirección de un segmento de la red, identificado por el número de red asignado durante la instalación.
Direccionamiento a nivel de nodo. La dirección de un proceso en un nodo que está identificado por un número de socket.
Los protocolos IPX sólo se utilizan en redes con servidores NetWare y se suelen instalar con otro conjunto de protocolos como TCP/IP. Incluso NetWare está empezando a utilizar TCP/IP como un estándar.
Protocolo de información de encaminamiento (RIP, Routing Information Protocol)
RIP, al igual que IPX, facilita el intercambio de información de encaminamiento en una red NetWare y fue desarrollado desde XNS. Sin embargo, en RIP se ha añadido al paquete un campo de datos extra para mejorar el criterio de decisión para seleccionar la ruta más rápida hasta un destino. El hecho de realizar una difusión de un paquete RIP permite que ocurran ciertas cosas:
Las estaciones de trabajo pueden localizar el camino más rápido a un número de red.
Los routers pueden solicitar información de encaminamiento a otros routers para actualizar sus propias tablas internas.
Los routers pueden responder a peticiones de encaminamiento de otras estaciones de trabajo o de otros routers.
Los routers pueden asegurarse de si otros routers conocen la configuración de la red.
Los routers pueden detectar un cambio en la configuración de la red.
Protocolo de notificación de servicios (SAP, Service Advertising Protocol)
El Protocolo de notificación de servicios (SAP) permite a los nodos que proporcionan servicios (incluyen a los servidores de archivos, servidores de impresión, servidores gateway y servidores de aplicación) informar de sus servicios y direcciones. Los clientes de la red son capaces de obtener la dirección de la red de los servidores a los que pueden acceder. Con SAP, la incorporación y la eliminación de servicios en la red se vuelve dinámica. Por omisión, un servidor SAP informa de su presencia cada 60 segundos. Un paquete SAP contiene:
Información operativa. Especifica la operación que está realizando el paquete.
Tipo de servicio. Especifica el tipo de servicio ofrecido por el servidor.
Nombre del servidor. Especifica el nombre del servidor que difunde los servicios.
Dirección de red. Especifica el número de red del servidor que difunde los servicios.
Dirección de nodo. Especifica el número de nodo del servidor que difunde los servicios.
Dirección de socket. Especifica el número de socket del servidor que difunde los servicios.
Total de saltos hasta el servidor. Especifica el número de saltos que hay hasta el servidor que difunde los servicios.
Campo de operación. Especifica el tipo de petición.
Información adicional. Uno o más conjuntos de campos que pueden seguir al campo de operación con más información sobre uno o más servidores.
Protocolo básico de NetWare (NCP, NetWare Core Protocol)
El Protocolo básico de NetWare (NCP) define el control de la conexión y la codificación de la petición de servicio que hace posible que puedan interactuar los clientes y los servidores. Éste es el protocolo que proporciona los servicios de transporte y de sesión. La seguridad de NetWare también está proporcionada dentro de este protocolo.
