Descripción:

Es un sistema concebido para limitar el uso de maquinas herramienta solo a personal autorizado.

Cada operario poseerá una contraseña numérica, la cual una vez ingresada en el sistema, éste le permitirá el uso de la herramienta. Así mismo el sistema registrará la hora de acceso, quién accedió, cuanto tiempo usó la maquina, si la usó o no, si se activaron protecciones, etc.

Inclusive es posible registrar el tiempo en el cual la maquina ha sido puesta fuera de servicio por mantenimiento, para llevar el control del personal de servicio técnico.

Una vez que el operario ingresa su contraseña, el sistema habilitará el uso de la herramienta.

Características:

* Capacidad de almacenamiento: Memoria FLASH 256Kb (con el registro de actividad de 100 accesos diarios es posible adquirir durante casi 1 año).

* RTC para obtener la hora y fecha para el registro de los accesos.

*Interfaz de usuario con teclado de 16 teclas y LCD de 2 Filas x 16 colunmas.

* LED indicador de eventos ( Tecla pulsada, maquina encendida).

* Cada operario posee su contraseña única.

* Jerarquías supervisor-Operario-Servicio técnico.

Jerarquía supervisor:

Permite acceder al menú de administración de operarios, cada operario posee un ID(Legajo), Contraseña y Categoría(Supervisor, Operario, Servicio Técnico).

En dicho menú de opciones el supervisor podrá editar la tabla del personal autorizado para el uso de la maquina y el ajuste del reloj interno.

Jerarquía operario.

El mismo solo podrá ingresar su contraseña para poder utilizar la maquina. No puede editar ni efectuar cambios en el sistema.

El sistema es capaz de determinar si el operario ha encendido o apagado la maquina, y de esta manera inhabilitará automáticamente a la misma cuando se haya detectado que no ha sido encendida durante unos 2 minutos.

Jerarquía de servicio técnico.

Este modo solo puede ser seleccionado por el supervisor, ingresando la contraseña correspondiente, el sistema habilitará a la maquina herramienta, durante el tiempo necesario para las tareas de mantenimiento.

* Número de serie electrónico, configurable para poder identificar de que unidad provino la descarga de datos.

* Configurable mediante software de control desde una PC.

Especificaciones:

*Capacidad de almacenamiento256Kbytes (Flash expandible).

*Consumo: 150mA.

*Alimentación: 220Vac

*Relé de salida para accionamiento de contactor.

*Sensor de corriente en la maquina herramienta por efecto Hall, Imín=2A.

*Conector BD9 el cual es utilizado para:

comandos de control y descarga de la adquisición, hacia la PC. Descarga de la adquisición  a 115200 Baudios.

Software:

Software administrador del sistema bajo Windows 95,98,2000,XP, el cual permite el ajuste de todos los parámetros de funcionamiento del data logger, así como el control de la interfase de descarga del modulo de almacenamiento, etc.

Con la información obtenida en la descarga es ingresada en una base de datos desde la cual es posible establecer tiempos picos de uso, rankings entre operarios, entre sucursales, cumplimientos de presentísmo, control de personal de servicio técnico, etc.

Estado actual del proyecto:

PROTOTIPO FUNCIONAL FINALIZADO.

SOFTWARE DE PC EN DESARROLLO.

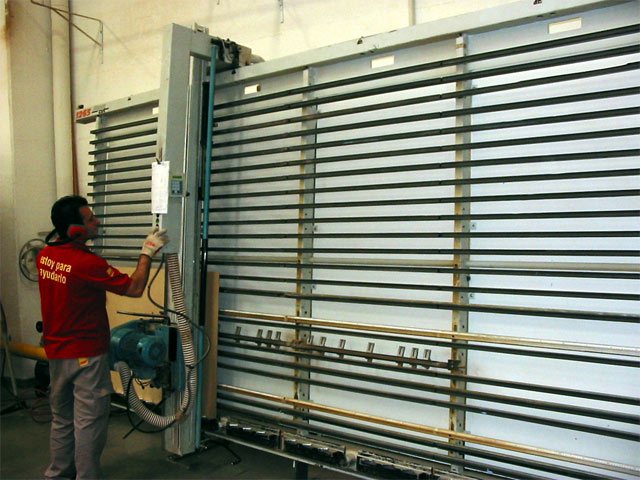

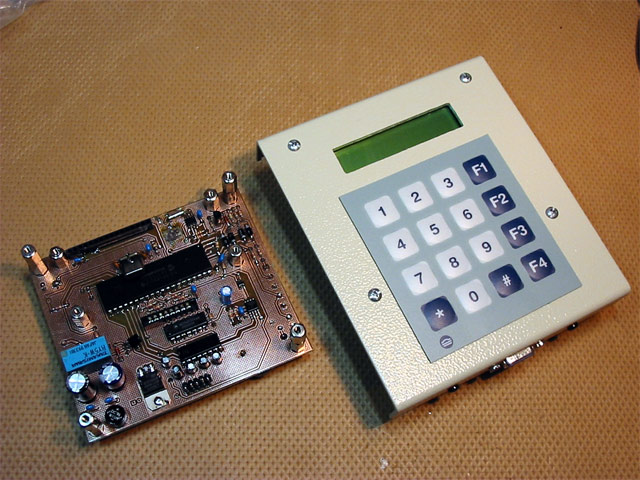

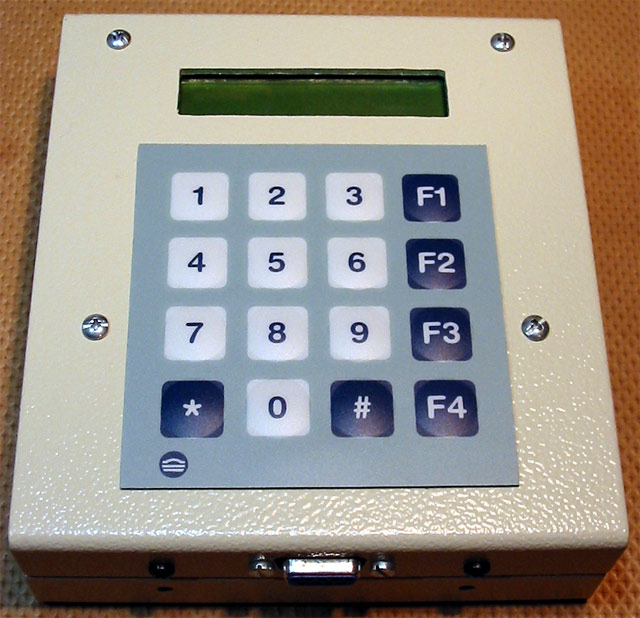

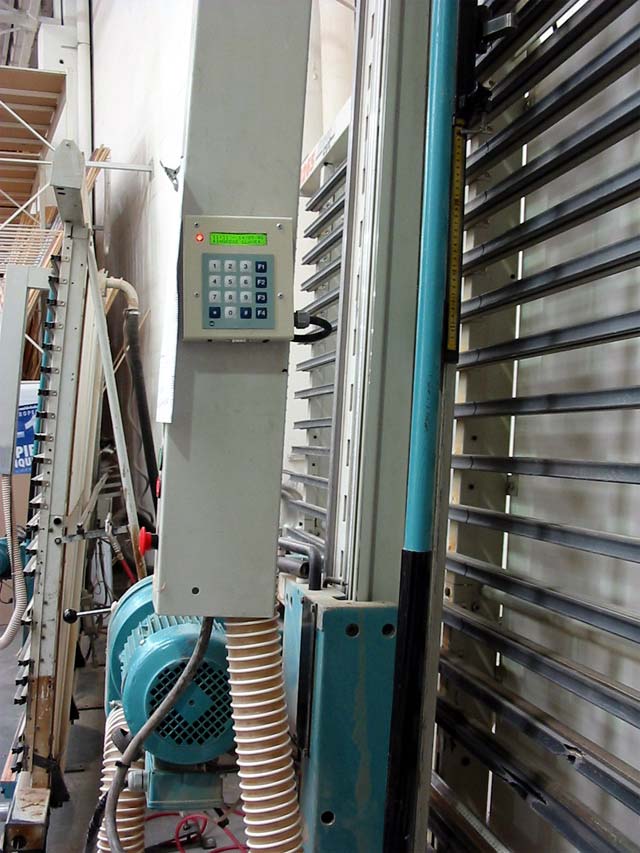

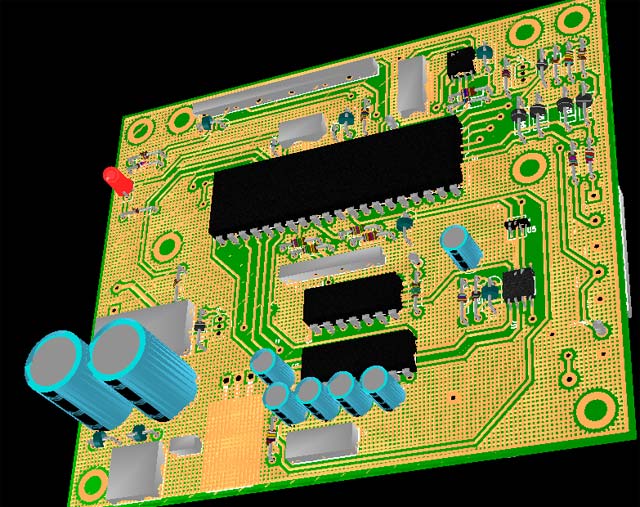

Fotografías del prototipo
