MANUAL CONFIGURACIÓN
TP-LINK
TL-WA501G
AUTOR:JOSÉ PEDRO CORRALES HIGUERO
Contenido
¿Qué vamos a realizar en este tutorial?
CONFIGURAR COMO PUNTO DE
ACCESO
¿Qué vamos a realizar en este tutorial?
Resetearlo y Configurarlo.
Configurarlo como Punto de Acceso.
Configurarlo como Repetidor.
ELEMENTOS NECESARIOS
-Punto de acceso TP-Link tl-wa501g.
-Cable de alimentación.
-Cable plano de red RJ-45.
-Herramienta para redes NETSCAN.
RESETEARLO Y CONFIGURARLO

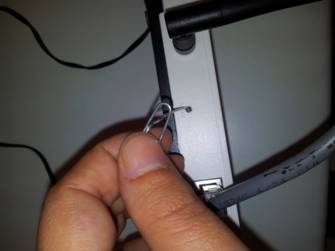

PASO1 Resetearemos
el Punto de Acceso con la ayuda de un clip, lo podremos hacer pulsando
un pequeño botón que se encuentra en la parte trasera, será necesario que esté
conectado a la corriente eléctrica.
PASO2 Conectaremos el cable
de red por un extremo con el dispositivo y por la otra punta nuestro
PC.
PASO3 Deberemos configurar
nuestra tarjeta de red para que podamos añadir el punto de acceso a la red,
para esto será necesario cambiar el rango de IP de la tarjeta de red
para que podamos ver el punto de acceso, que viene con una IP por
defecto de fábrica. Para ello deberemos de seguir una serie de pasos:
Haremos click derecho
sobre la conexión de la tarjeta de red y aparecerá el siguiente menú.

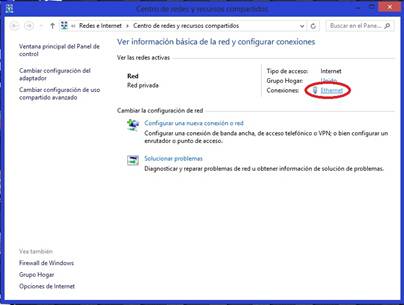

Y haremos click en “Abrir
el Centro de Recursos Compartidos” y aparecerá la siguiente ventana.
Hacemos click en Ethernet.

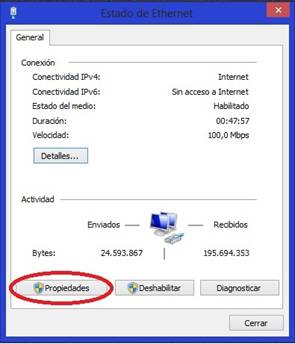

Y a continuación en propiedades.

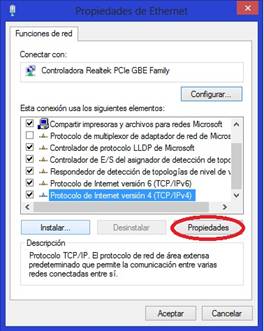

Y veremos lo siguiente:
Clikamos en propiedades.

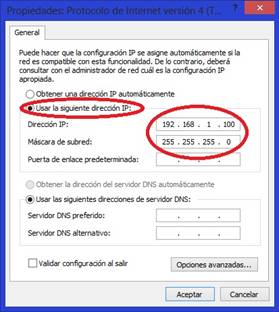

Deberemos ir a “Usar
la siguiente dirección IP” para poder una configuración manual, en este
caso la IP que utilizaremos será “192.168.1.100” y mascara de
subred “255.255.255.0” ya que nuestro punto de acceso está configurado
por defecto con una IP “192.168.1.1” y así ya estaremos en la misma red.
Y pulsamos Aceptar.
PASO4 Una vez
configurada correctamente nuestra red entre el PC y el Punto
de Acceso, abrimos el navegador.

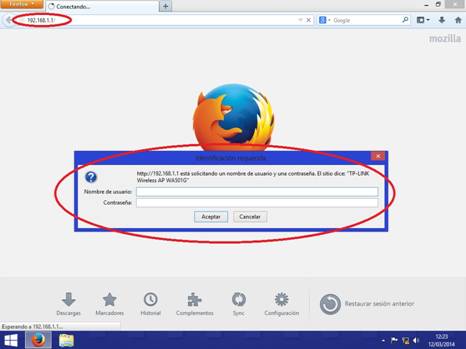

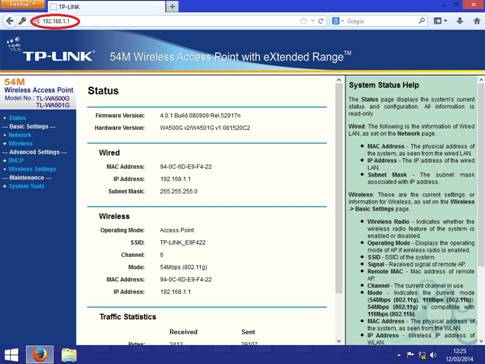

Debemos escribir
arriba la IP de nuestro Punto de Acceso que sería en este caso “192.168.1.1”
y nos pedirá el usuario y contraseña, que será Usuario: “Admin” y Contraseña:
“Admin” y entraremos en la configuración.

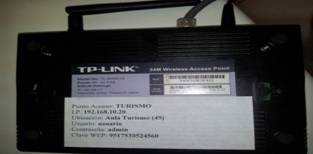

Toda la información
sobre la IP de Punto de Acceso y las contraseñas vendrán en la parte
de abajo del dispositivo o bien en el manual.
CONFIGURAR COMO PUNTO DE ACCESO

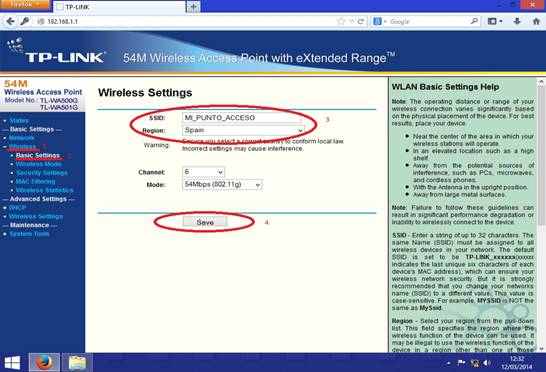

PASO1 Debemos ir a “Wireless>Basic
Settings” y en SSID le daremos el nombre que queramos que emita
nuestro Punto de Acceso para conectarnos, elegiremos el país
donde nos encontremos y finalmente pincharemos en Save.

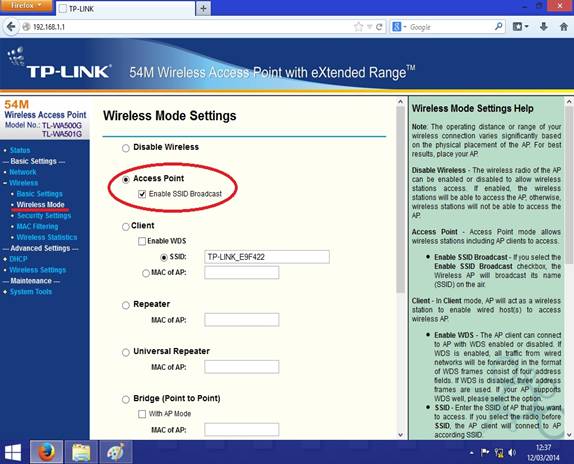

PASO2 A continuación pincharemos en “Wireless Mode” y
elegiremos Access Point, para
configurarlo como punto de acceso y finalmente le daremos a Save
para guardar esta configuración.

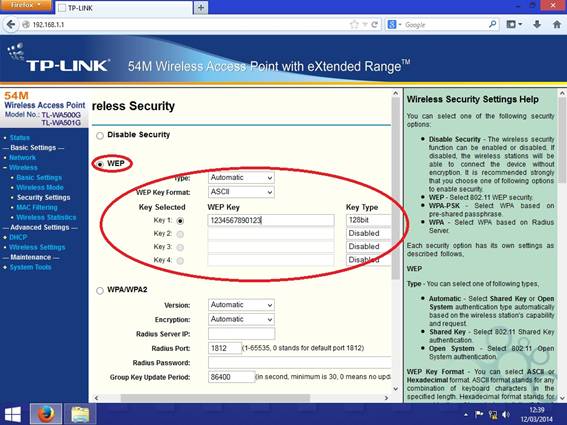

PASO3 Despues haremos click en security settings,
en este caso hay una configuración WEP con formato ASCII de 128 bits y
la key “1234567890123”

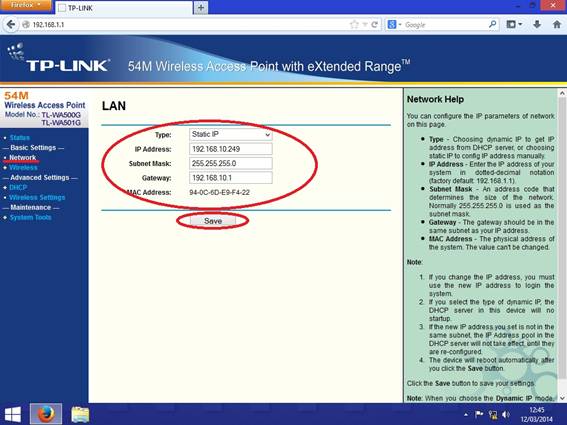

PASO4 En NETWORK le pondremos una IP estática,
que este caso será “192.168.10.249”, pero esto dependerá de las IP`S
que se esté usando en la red, es decir debe estar en el rango de la del router
al cual vayamos a conectar nuestro punto de acceso, esta IP que
vamos a otorgarle al punto de acceso deberá
estar libre dentro de nuestra red, ya que si existiera empezaremos a experimentar conflictos
de IP en la red, por tanto es importante que sea única en la red y
esté disponible. La máscara de subred será “255.255.255.0” y la Gatewey
debe ser “192.168.10.1” que es la del router que da servicio a
nuestra red actual, esto variará dependiendo de la IP del router de cada red.
PASO5 Le damos a Save, se guardará la configuración y el
Punto de Acceso se reiniciará y podrmos enchufarlo a un concentrador de la red
o al router directamente con un cable RJ-45.
PASO6 Por ultimo pondremos
la IP de nuestro PC nuevamente en automáticas para hacer
esto debemos seguir los primeros pasos de configuración para
modificarlas.

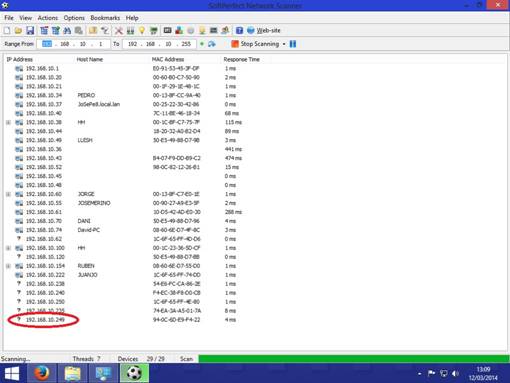

PASO7 Podemos Observar
como el Punto de Acceso Aparece en la red gracias a herramientas como NetScan
con la IP que le hemos asignado en un principio.
Ya podremos encontrar
nuestro punto de acceso y conectarnos a internet.
CONFIGURAR COMO REPETIDOR
A continuación se
explica como configurar nuestro dispositivo como un repetidor, ya que muchos
pasos necesarios los hemos realizado con anterioridad, para verlo solo deberás
pinchar en los hipervínculos para ver ese paso.
PASO1 Realizaremos el reseteo
y la configuración previa necesaria para acceder al punto de acceso, podemos
verlo aquí.
PASO2 Le daremos una seguridad,
que deberá ser la misma que la del punto wifi que vamos a
repetir, podemos verlo aquí.

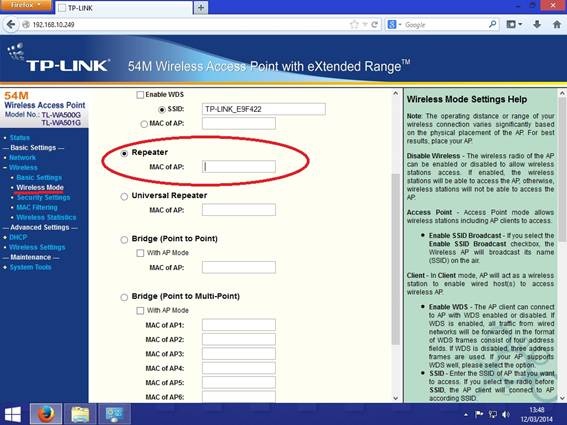

PASO3 A continuación
iremos a wireless mode y haremos click en Repeater

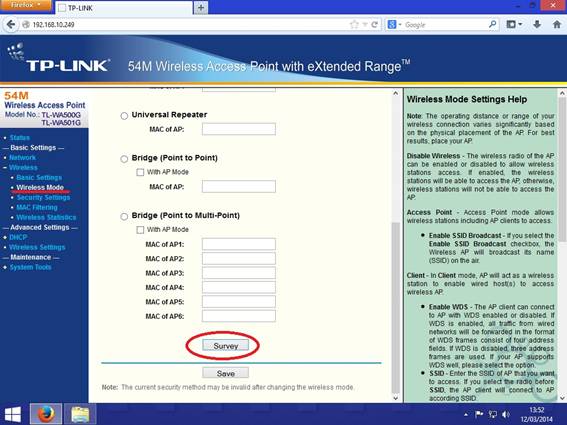

Después de esto
bajamos la barra de navegación y encontraremos Survey, que nos permitirá
elegir qué punto vamos a repetir.

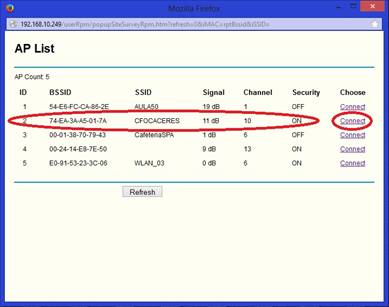

Al hacer click sobre
Survey nos aparecerá la siguiente ventana.
En este punto
elegiremos el CFOCÁCERES y le daremos a CONNECT
PASO4 En este punto
deberemos configurar la IP y el Gateway del repetidor, podemos
observarlo aquí.

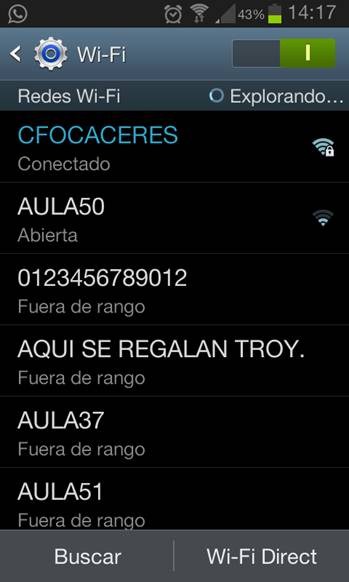

PASO5 Lo reiniciamos
apagándolo y encendiéndolo quitándolo de la corriente eléctrica y el cable RJ-45 ya aparecerá con el mismo
nombre y seguridad que el punto que estamos repitiendo.
