Práctica 2.
“Amplificador
monoetapa
con polarización
en
divisor
de voltaje
en emisor común
con carga acoplada”
Introducción teórica[3]
Para
los amplificadores
de voltaje, existen diferentes parámetros
tales
como
la ganancia
de voltaje,
que
se
define
como
la relación entre
el voltaje
de salida entre
el voltaje
de entrada. Esta ganancia
se ve afectada
por diversos factores
tales
como
la
beta
del
transistor
y además
de
los distintos valores
que
se tengan
en
la resistencia
de emisor
y
en
la carga.

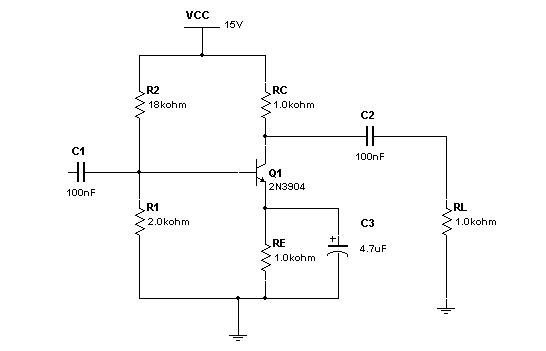

La
figura siguiente muestra
un amplificador
con polarización
por
divisor
de
tensión
(PDT).
Para calcular las tensiones
y corrientes continuas
se abren mentalmente todos
los condensadores
con
el
fin
de calcular su respuesta
en estado
de reposo.
Como
antes, usamos
un condensador
de acoplo entre
la fuente
y
la
base,
y otro condensador
de acoplo entre colector
y
la resistencia
de carga. También necesitamos usar
un condensador
de desacoplo entre
el emisor
y tierra.
Sin este condensador,
la corriente alterna
de
la
base podría
ser
mucho más pequeña; pero
con
el condensador
de desacoplo obtendremos una ganancia
de
tensión
mucho
mayor.
En
la
figura
anterior,
la
tensión
de
la fuente
se acopla
a
la
base.
A causa
del condensador
de desacoplo, toda esta
tensión alterna aparece
en
el diodo
BE.
La corriente alterna
de
la
base
produce entonces una
tensión alterna
de colector amplificada,
como
se describió previamente.
La
tensión
de
la fuente
de señal
es una
tensión
sinusoidal
con
un
valor medio
de
cero.
La
tensión
de
la
base
es una
tensión alterna superpuesta
a una
tensión
continua.
La
tensión
de colector
es
la
tensión alterna amplificada
e invertida superpuesta
a
la
tensión
continua
de colector.
La
tensión
en
la carga
es
la misma
que
la
tensión
de colector, excepto
que tiene
un
valor medio
de
cero.
No
hay
tensión alterna
en
el emisor
por
que éste
es una tierra
para señal, resultado directo
del empleo
de
un condensador
de desacoplo.
Es importante recordarlo,
por
que
es útil
para detectar averías.
Si
el condensador
de desacoplo estuviera abierto, podría
aparecer una
tensión alterna entre
el emisor
y tierra. Este síntoma apuntaría
inmediatamente
al condensador
de desacoplo abierto
como única avería.
Arriba
Desarrollo de la práctica
Material y equipo a emplear
- Resistencias de 100, 400, 500, 1K, 2.2K.
- Potenciómetro de 25K.
- Capacitares de 0.1 F y 4.7 F.
- Generador de funciones.
- Fuente de voltaje a 15 V.
- Osciloscopio.
- Cables para conexión.
- Multímetro en modalidad de medidor de corriente y de voltaje.
- Protoboard.
- Puntas.
-

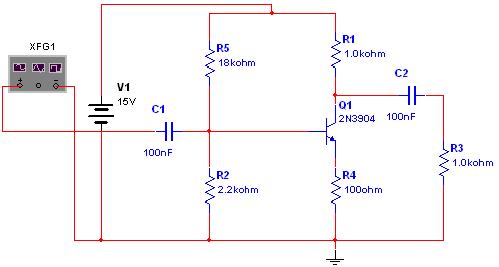

Monte el circuito de la siguiente figura:
-
Sustituir el transistor por otro del mismo tipo, y medir el punto Q.
Antes
que
nada,
se midió
el punto
Q (siguiente punto) pero
al cambiar
el
transistor,
se tiene
un Q[6.02V, 11.5
mA],
la
beta
del dispositivo fue
de 180.
-
En
base
a
la configuración
anterior, medir
el punto
Q
en reposo
(sin señal aplicada entre
la
base
y tierra.
Si
el punto Q no es el indicado, variar el potenciómetro de R2 hasta ajustar y anotar los nuevos valores.
Ic teórica
|
VCE teórico
|
IC medida
|
VCE medida
|
Ajustes
|
8.8 mA
|
5.292
|
11.8 mA
|
5.48 V
|
No se hizo algún ajuste
|
-
Aplicar una señal senoidal
de 1 KHz de frecuencia entre base y tierra, usando como acoplador al capacitor C1 del diagrama. Conectar el osciloscopio a la entrada y salida. Aumentar la amplitud de la señal del generador de funciones hasta antes de que se distorsiones la señal de salida. Medir el voltaje de entrada y de salida para calcular la ganancia de voltaje.
Voltaje de salida
|
Voltaje de entrada
|
Ganancia (AV)
|
4 V
|
0.15 V
|
26.66
|
Para una señal
total
sin distorsión obtuvimos
los siguientes valores:
Voltaje de salida
|
Voltaje de entrada
|
Ganancia (AV)
|
8 V
|
0.4 V
|
20
|

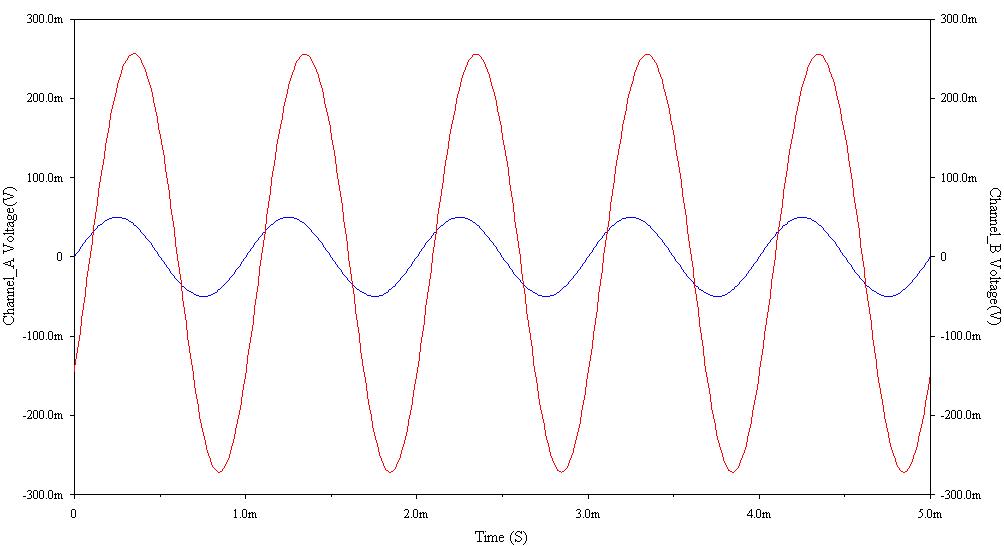

La gráfica
de las señales
de entrada
y salida
es:
La señal azul es la señal de entrada,
la señal roja es la señal de salida. En el resto de los procedimientos,
lo único que cambia es la señal de salida, mientras la ganancia es
menor o es más pequeña, la amplitud de la señal de salida es menor que
la que se tiene a máxima ganancia de voltaje.
Para MES
se necesitaba
un voltaje
de salida
de 7.938
V. Las condiciones
del osciloscopio fueron
Factor
de sensibilidad
vertical
de entrada
de 1V
por
división,
el
factor
de sensibilidad
de salida igual
que
el
de entrada,
el
factor
de sensiblidad
horizontal
de 0.2
ms
por
división
y
la frecuencia
de trabajo
a 1KHz.
-
Para máxima excursión de salida sin distorsión, mida el voltaje de salida, de entrada y calcule la ganancia
Voltaje de salida
|
Voltaje de entrada
|
Ganancia (AV)
|
7.9 V
|
0.4 V
|
19.75
|
-
Cambiar la resistencia de carga RL = 2 KΩ,
medir el voltaje de salida y calcular la ganancia. (Se tuvieron las mismas condiciones en el osciloscopio).
Voltaje de salida
|
Voltaje de entrada
|
Ganancia (AV)
|
7.8 V
|
0.4 V
|
19.5
|
-
Cambiar la resistencia de carga RL = 500 Ω,
medir el voltaje de salida y calcular la ganancia. (Se tuvieron las mismas condiciones en el osciloscopio).
Voltaje de salida
|
Voltaje de entrada
|
Ganancia (AV)
|
8.2 V
|
0.4 V
|
20.5
|
-
Cambiar la resistencia de emisor RE = 400 Ω,
medir el voltaje de salida y calcular la ganancia. Después coloque un condensador de 4.7 µF
en paralelo con la resistencia de emisor, mida el voltaje de salida y calcule la ganancia. (Factor de sensibilidad tanto de entrada como de salida a 0.5 V por división, el factor de sensibilidad horizontal de 0.2 ms por divisón).
Voltaje de salida
|
Voltaje de entrada
|
Ganancia (AV)
|
1.8 V
|
0.4 V
|
4.5
|
C
|
3.2 V
|
C
|
0.12 V
|
C
|
26.66
|
La
C indica
que
se
ha puesto
un
capacitor
de 4.7 µF
en paralelo
con
el emisor
-
Cambiar la resistencia de emisor RE = 1 KΩ,
medir el voltaje de salida y calcular la ganancia.
Voltaje de salida
|
Voltaje de entrada
|
Ganancia (AV)
|
0.48 V
|
0.4 V
|
1.2
|
Cuestionario
1.
¿En
qué
se
diferencia
el
punto
Q
de
cd
al
punto
Q
de
ca?
Al punto
Q
de
cd
lo colocamos donde
la
recta
de carga
cd
se intersecta
con alguna curva característica
del
transistor, representa
la cantidad
de voltaje
y corriente
que dará
el circuito
de
transistor
al
ser polarizado
con
cd
con respecto
a
la configuración
a
la
que
se encuentre conectado
y
el
valor
de
sus elementos.
Por otro lado,
el punto
de operación
Q
de
ca tiene una característica muy parecida
a su contraparte
de
cd,
sin
embargo,
los datos
que
nos entrega dicho punto
no
son
de
los valores
en
cd,
sino
los obtenidos cuando
al amplificador
le
es
ya alimentado
con
la señal
de entrada,
y cuando entra
en juego
la impedancia
de carga.
2.
¿Qué
se
entiende
por
recta
de
carga
de
ca
y
recta
de
carga
de
cd?
La
recta
de carga
de
cd
es
la obtenida
por
la resistencia
de colector
(y emisor,
si
es
el caso)
y
nos proporciona
el punto
de operación
en
el cual
el amplificador
va
a moverse
“por
default”,
es decir, cuando
es polarizado,
sin tomar
en cuenta
la señal
de entrada
a
ser amplificada.
Por otro lado,
la
recta
de carga
de
ca, además
de tomar dichas resistencias
de salida, también toma
en cuenta
la impedancia
de carga
del generador, puesto
que ésta
recta
nos proporciona
el punto
de operación obtenido cuando
al amplificador
le
es inyectada
la señal
de entrada.
3.
¿Por
qué,
a pesar
de
haber diseñado
un
amplificador
para
que
tenga
un
punto
de
operación
a
la
mitad
de
la
recta
de
carga
(de
cd),
tenemos
que
dudar
que
tenga
máxima eficiencia?
Porque,
al considerar
los factores
de
la señal
de entrada, este punto
de operación
se ve modificado,
por
lo
que puede recorrerse
de
la (preferentemente zona
media
de
la)
región
lineal hacia
uno
de
los extremos
de ésta, acercándose hacia
la zona
de corte
o
la
de saturación, provocando una distorsión
en
la señal.
4.
¿Qué
se
entiende
por
MES
y MESSD?
Al hablar
de MES
(Máxima
Excursión
de Salida)
nos referimos
a
la
máxima amplitud
pico
a
pico (sobre todo
de voltaje)
que puede tomar
la señal amplificada (preferentemente
sin una distorsión
a
la salida) obtenida
del amplificador.
Por otro lado cuando tenemos una MESSD
(Máxima
Excursión
de Salida
Sin Distorsión) estamos asegurando
que esta distorsión
de
la señal
no
se derá, puesto
que
se
ha eliminado
de
la
región
de funcionamiento aquellas zonas
de frontera entre
la
región
lineal
y las regiones
de corte
y saturación, esto
se logra considerando
el
valor
de
la amplitud
como
un 90%
de
la MES.
5.
¿Qué
factores pueden propiciar
que
no
se tenga una MESSD?
Que
el punto
de operación
Q
no
se encuentre
lo más cerca posible
del centro
de
la zona
de operación
del amplificador,
o
que dentro
de dicha zona estén integradas las
zonas
de frontera entre
la
región
lineal
y las regiones
de corte
y saturación, propiciando una posible
distorsión
de
la señal.
6.
¿Qué
es
la
ganancia
de
voltaje
y
cómo
se calcula?
La ganancia
de voltaje
es una representación numérica
del número
de veces
en
que
la señal
de entrada
es amplificada
por dicho amplificador,
y ésto
se calcula dividiendo
el voltaje
de salida Vsal entre
el voltaje
de entrada
Vent.
7.
¿Por
qué
es
importante procurar
que
la
impedancia
de
carga
sea
lo
más parecida
a
la
impedancia
del
colector (hablando
en términos generales)?
Puesto
que
al considerar
la resistencia
de
ca indicamos
el paralelo
de
la resistencia
de colector
con
la
de carga,
es obvio entender
que
si tenemos
los mismos valores
en estas resistencias, tendremos
el máximo
valor posible
del paralelo
de ambas
y
por
lo
tanto,
el máximo
valor posible
de amplificación.
8.
¿Qué
relación existe entre
la
resistencia
de
emisor
y
la ganancia?
La ganancia disminuirá cuando
se coloque una resistencia
de emisor debido
a
que esta resistencia representa una caída
de potencial más,
y
hay
que recordar
que
la ganancia
es
la relación
de voltaje
de salida
con
el voltaje
de entrada,
así
que esta caída
de potencial
en
la resistencia
de emisor, representa una pérdida
para
el voltaje
de salida.
9.
Respecto
a
la
pregunta
anterior,
¿cómo
se
puede eliminar
el
efecto
de
reducción
de
ganancia
de
la
resistencia
de emisor?
La respuesta
es tal
que podemos colocar
un
capacitor (siempre
y cuando haya una señal
de entrada
que varíe
con
el tiempo)
en paralelo
con dicha resistencia,
el
capacitor debe
ser
de
un
valor grande, esto
con
el
fin
de
que parezca
que existe
un corto
virtual
en
la
terminal
de emisor
que
lo lleva directamente
a tierra, aunque claro, habrá
retroalimentación negativa.
10.
Mencionar
una
característica importante
del
amplificador monoetapa
con
polarización
en
divisor
de
voltaje
en emisor común:
Esta polarización
de
un amplificador resulta
ser
la más estable
de todas (debido principalmente
al
control
que
se tiene
de
la corriente
de
base
por
un
divisor
de voltaje
en
la malla
de entrada),
es decir,
que
el punto
de operación
Q variará muy
poco
con respecto
a
un cambio
de condiciones
en
el circuito (variación
de
la
β
del
transistor,
etc),
sin
embargo,
y
como
nos indica
la relación
al respecto
a
mayor estabilidad, menor ganancia.
Conclusiones
Acosta
Valencia Pablo
En
base
a
la práctica elaborada,
a
los resultados obtenidos
y
a
la mediciones realizadas, podemos concluir
que:
1.
La ganancia
de voltaje cuando
el generador
de frecuencia está sobreexcitando
al
transistor
es
la
máxima ganancia
que
el dispositivo
en su configuración pueda
dar, aunque esta ganancia
no corresponda
a
la característica
de
“sin distorsión”,
al menos
que
se ajuste
la amplitud
de
la señal
de entrada
para
que
la salida corresponda
al 90%
de
la señal
total amplificada
con distorsión.
2.
Como
en
la práctica
anterior,
los capacitores
de entrada
y salida
son pequeños
con
el
fin
de
que su reactancia acople
a
la impedancia
del generador
con
la
del
transistor,
y
no exista onda reflejada
en
la línea
de transmisión
y
por
lo
tanto
que exista onda transmitida
a
la fase
de salida
del arreglo.
3.
El
capacitor
en paralelo
con
la resistencia
de emisor, necesita
ser grande
para
que su reactancia
en paralelo
con
la resistencia
del emisor,
de
cómo resultado una impedancia menor
a
la
del
capacitor
y
por
lo
tanto
se evite
el efecto
de
la reducción
de ganancia.
4.
Cuando
se presenta distorsión
en
la señal
de salida,
la señal comienza
a hacerse “chueca”,
es decir
a hacerse
a
un lado aunque después
se comienza
a cortar
en algún
o ambos extremos.
Lozano López Jorge Andrés
Las
conclusiones que puedo sacar de esta práctica son las siguientes:
-
El circuito amplificador polarizado por divisor de voltaje es el
más estable de todos los que podemos encontrar al momento de diseñar un
amplificador.
-
Dicho circuito tiene la desventaja que su ganancia de voltaje es
menor a la de sus contrapartes de "polarizazción fija" o
"autopolarización", pero es el precio que se debe de pagar por la
excelente estabilización.
-
Si deseamos obtener la máxima excursión de salida, obviamente
debemos de diseñar el amplificador para que su punto de operación
(Voltaje colector-emisor y Corriente de colector) esté lo más
aproximado al centro del rango de trabajo del transistor (traducido
como "el centro de la recta de carga de trabajo del transistor" en la
gráfica característica. Sin embargo, aparte de esto, es muy importante
que la Resistencia de Colector y la Impedancia de Carga sean de un
valor lo más parecido posible entre ellas, de esta forma no demadaremos
más corriente de la que pueda entregar el amplificador (en el caso que
la Impedancia de carga sea muy pequeña) o que la ganancia de voltaje
sea menor (caso que la Impedancia de carga sea mayor).
- Colocando un capacitor en paralelo con la Resistencia de Emisor,
disminuímos la influencia de este elemento en relación con la ganancia
de voltaje del amplificador; por lo que sería muy recomendable siempre
pensar en introducir dicho elemento, para "ayudar" al amplificador a
tener una eficiencia mejor.
-
Que no podemos confiarnos en que, al diseñar un circuito con los
parámetros de CD, sea completamente un circuito con su trabajo
optimizado, hay que experimentar con él cuando trabaje con la señal de
CA, para definir si realmente está o no trabajando óptimamente, aunque
claro, es mejor realizar un diseño considerando ambas señales y las
resistencias para ambos casos.
Ortiz
Morales Daniel
Por
medio de la práctica pudimos observar que el circuito con
polarización por divisor de voltaje, el punto Q es
prácticamente inmune a los cambios de transistor, es el
circuito más estable de todos los que hemos analizado. El
amplificador por divisor de voltaje sacrifica ganancia pero tenemos
mayor estabilidad, verificamos como con un capacitor en paralelo
podemos minimizar el efecto que tiene RE sobre el
circuito, no existe tensión alterna en el emisor porque el
emisor es una tierra para la señal resultado del capacitor que
agregamos. Si existiera un voltaje entre emisor y tierra esto nos
indicaría una falla en el capacitor. Cuando alimentamos la
señal en un frecuencia mas alta vimos como se distorsiona la
señal amplificada, esto para fines laborales no es útil.
Utilizamos otra vez un acoplamiento de capacitares en la entrada y
salida del circuito para tener una onda trasmitida.
