การเข้าสาย RJ45
RJ-45
คือ หัวต่อที่ใช้กับสายสัญญาณเชื่อมเครือข่ายแบบสายคู่ตีเกลียว (สาย UTP) ตัวผู้ มี 2 ชนิด ได้แก่

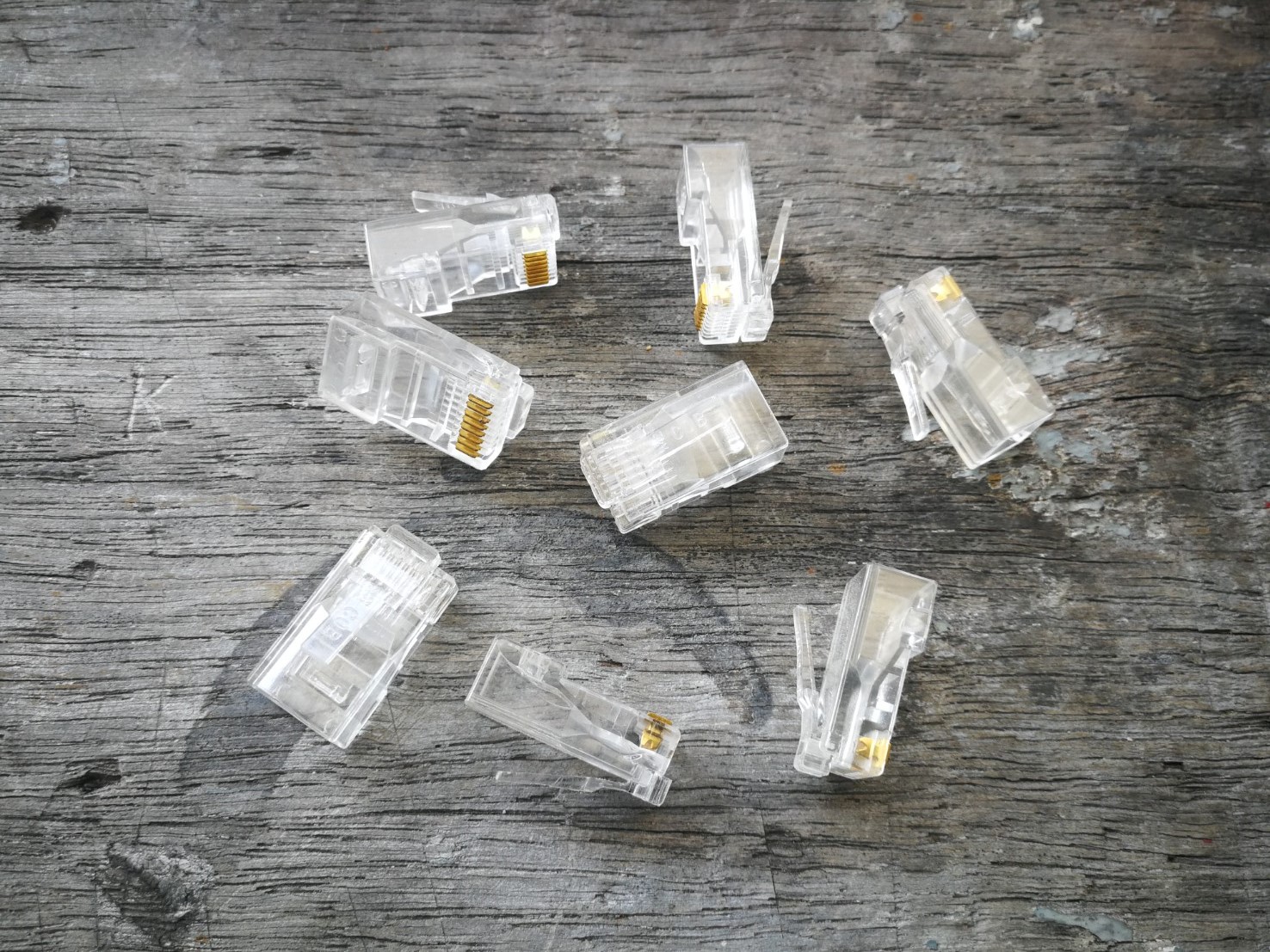

1. หัวต่อตัวผู้ RJ-45 (หรือที่เรียกว่ RJ-45 Connecter หรือ RJ-45 Jack Plug) เป็นอุปกรณ์สำหรับใส่ที่ปลายสาย UTP มีลักษณะเป็นพลาสติกสี่เหลี่ยมคล้ายหัวต่อโทรศัพท์ มีช่องสำหรับเสียบสายที่ด้านหลัง ด้านล่างเรียบ ส่วนด้านบนมีตัวล๊อค ถ้าหันหน้าเข้าด้านหน้าของหัวต่อพิน 1 จะอยู่ทางด้านซ้ายมือของเรานะคะ ในขณะที่พิน 8 จะอยู่ทางขวามือ
2. หัวต่อตัวเมีย RJ-45 (หรือเรียกว่า RJ-45 Jack Face) มีลักษณะเป็นเบ้าเสียบสำหรับหัวต่อ RJ-45 ตัวผู้ เมื่อมองจากด้านที่จะนำหัวต่อตัวผู้เสียบ พิน 8 จะอยู่ทางซ้าย ส่วนพิน 1 จะอยู่ทางขวา หัวต่อตัวเมียจะมีลักษณะเป็นกล่องมีช่องสำหรับเสียบหัวต่อ ด้านในกล่องจะมีขั้วซึ่งจะเป็นส่วนที่เชื่อมกับสายนำสัญญาณ
การเข้าหัว RJ 45 แบบสายตรง และ แบบสายไขว์
วิธีการเข้าหัวสายแลน ( RJ-45 )
การเข้าแบบสายตรง เป็นการเชื่อมต่อแบบต่างอุปกรณ์ เช่น การใช้สายต่อกันระหว่าง คอมพิวเตอร์ กับ Switch หรือ HUB
| แบบสายตรง | แบสายไขว์ |
| 1.ขาวส้ม | 1.ขาวเขียว |
| 2.ส้ม | 2.เขียว |
| 3.ขาวเขียว | 3.ขาวส้ม |
| 4.น้ำเงิน | 4.น้ำเงิน |
| 5.ขาวน้ำเงิน | 5.ขาวน้ำเงิน |
| 6.เขียว | 6.ส้ม |
| 7.ขาวน้ำตาล | 7.ขาวน้ำตาล |
| 8.น้ำตาล | น้ำตาล |

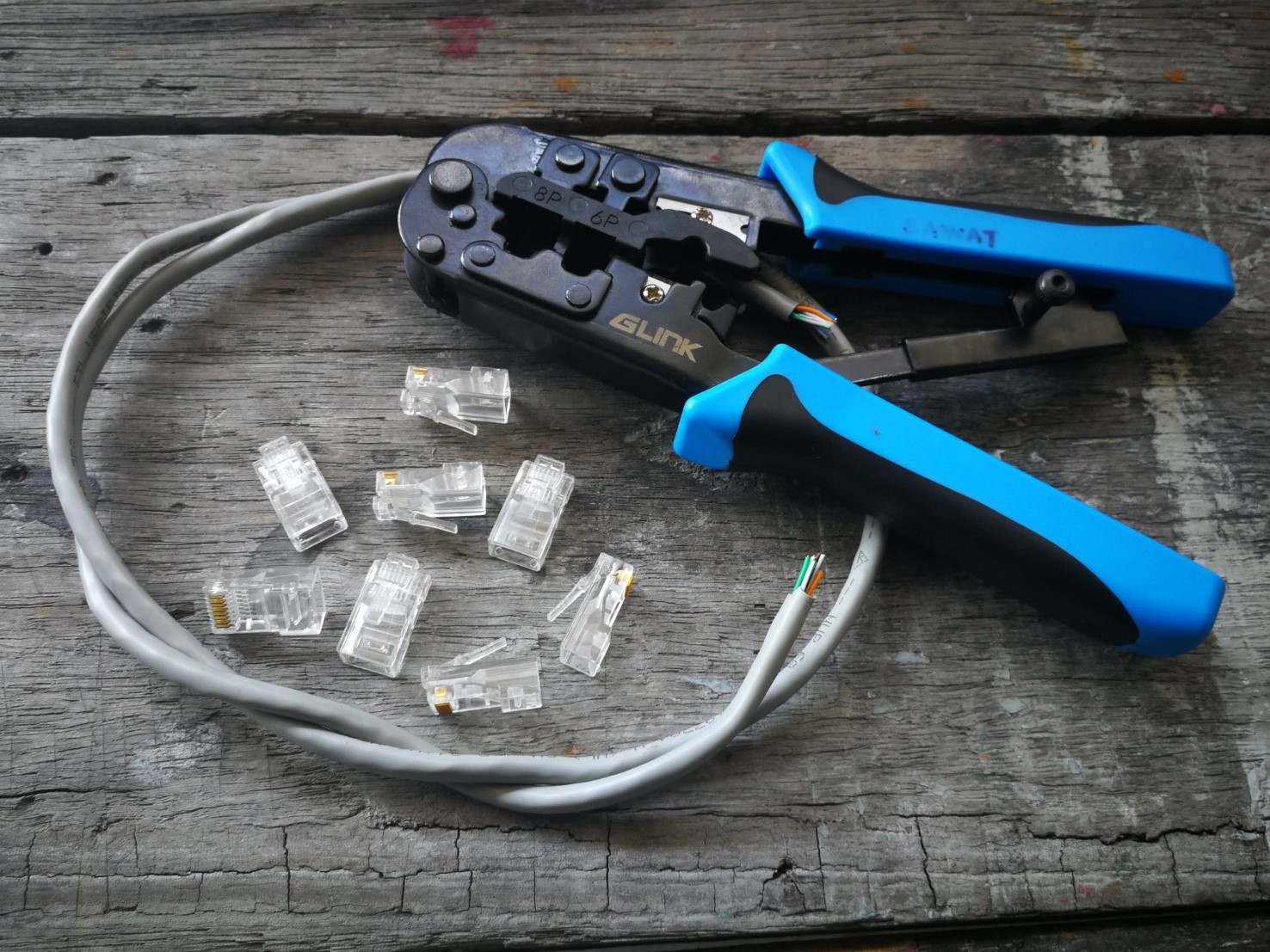

วิธีการเข้าหัวสายแลน
1. สาย CAT5 (สายแลน) ตามความยาวที่ต้องการ แต่ไม่ควรเกิน 100 m.

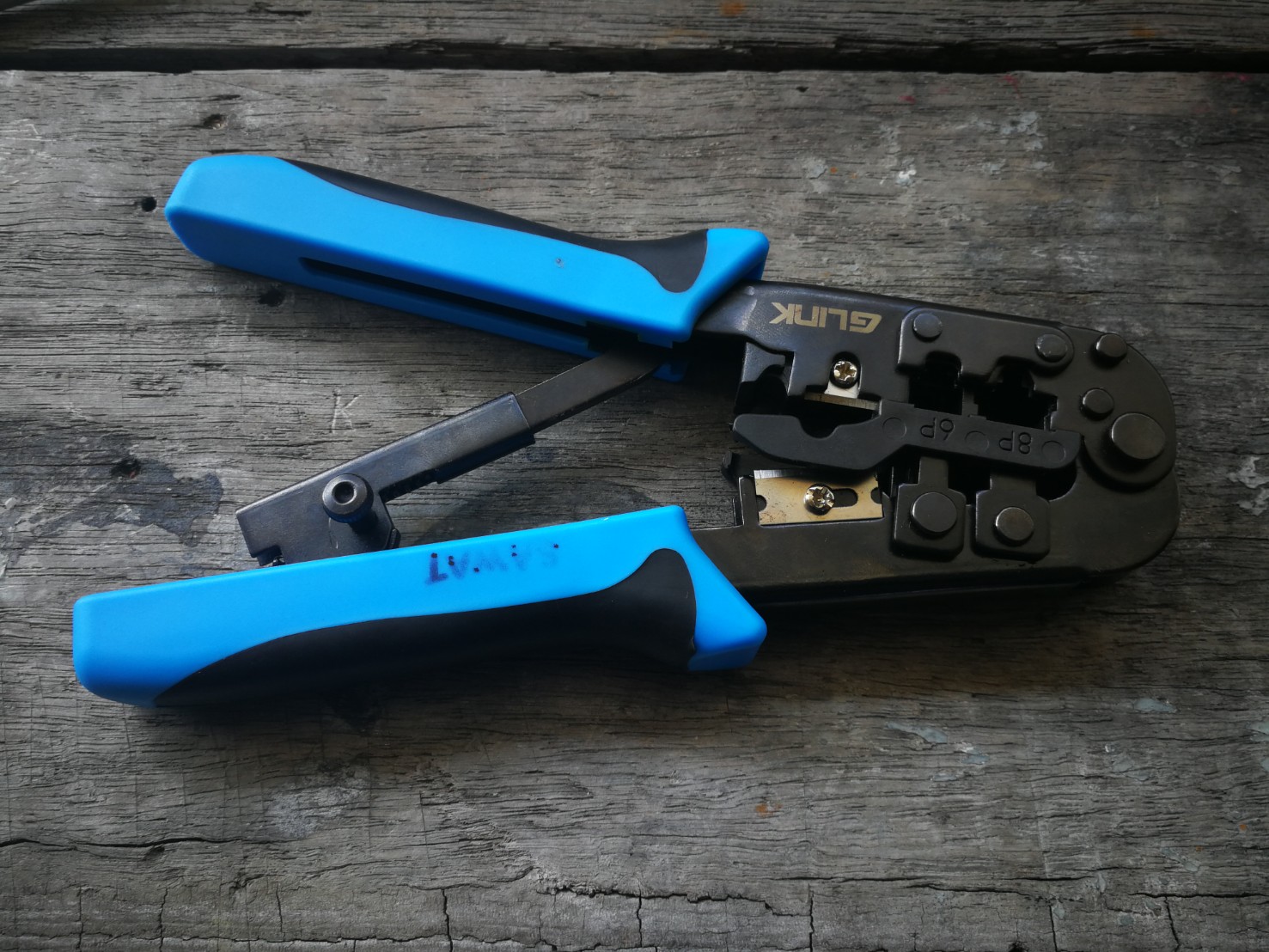

คริมเข้าหัว RJ-45
2. หัว RJ-45 ใช้สองหัว ต่อหนึ่งเส้น
ต่อไปมาดูวิธีการเข้าหัวกัน
1. ปลอกเปลือกนอกของสาย CAT5 ออก โดยห่างจากปลายสายประมาณ 2-3 cm.
ใช้คัตเตอร์หรือมีดปลอกเปลือกที่มากับคริม
ระวังอย่าให้สายข้างในขาด สายภายในจะเป็นเกรียวกันเป็นคู่ สี่คู่ สี่สี

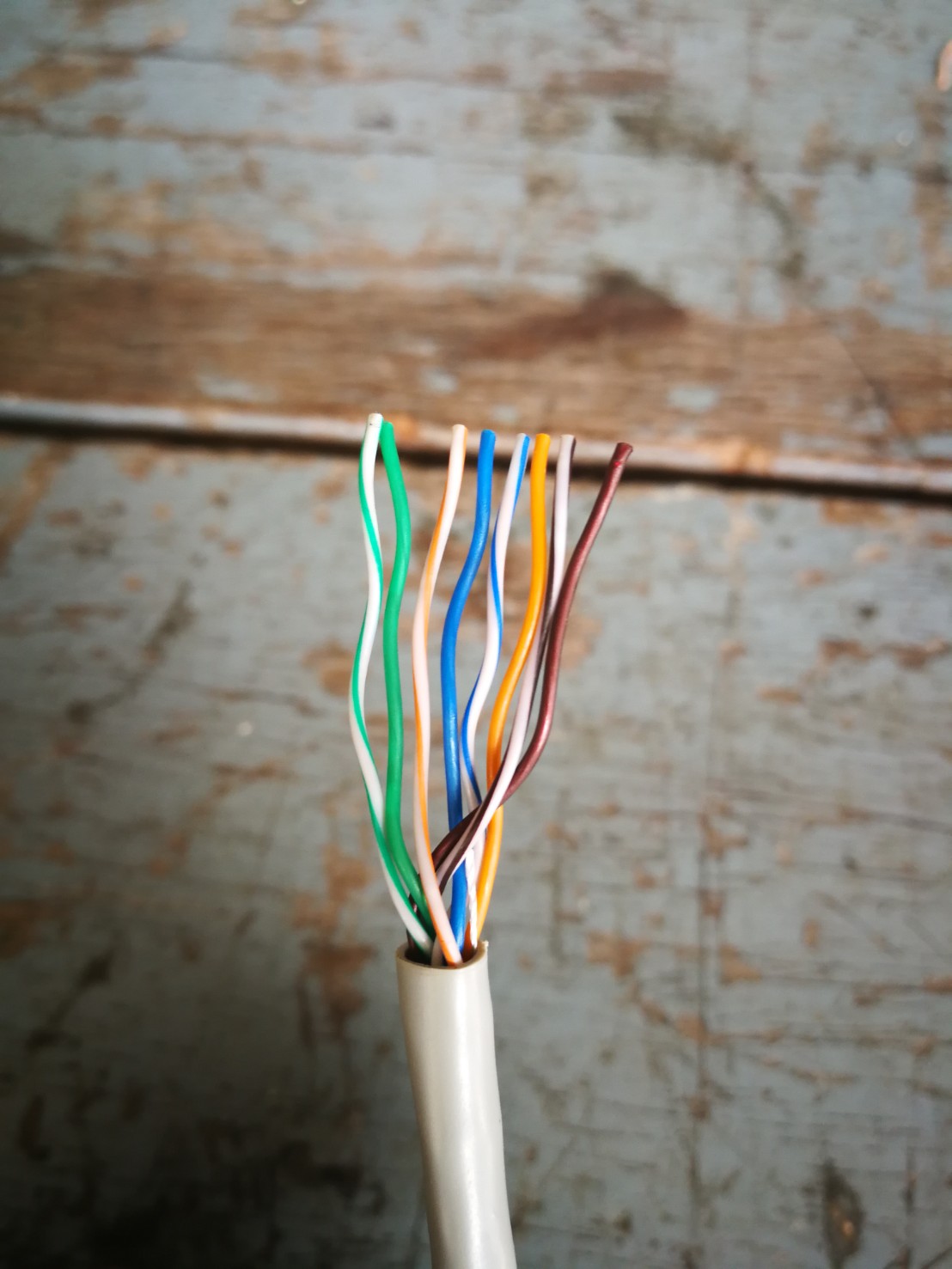

2. คลายเกรียวออกทั้งหมด

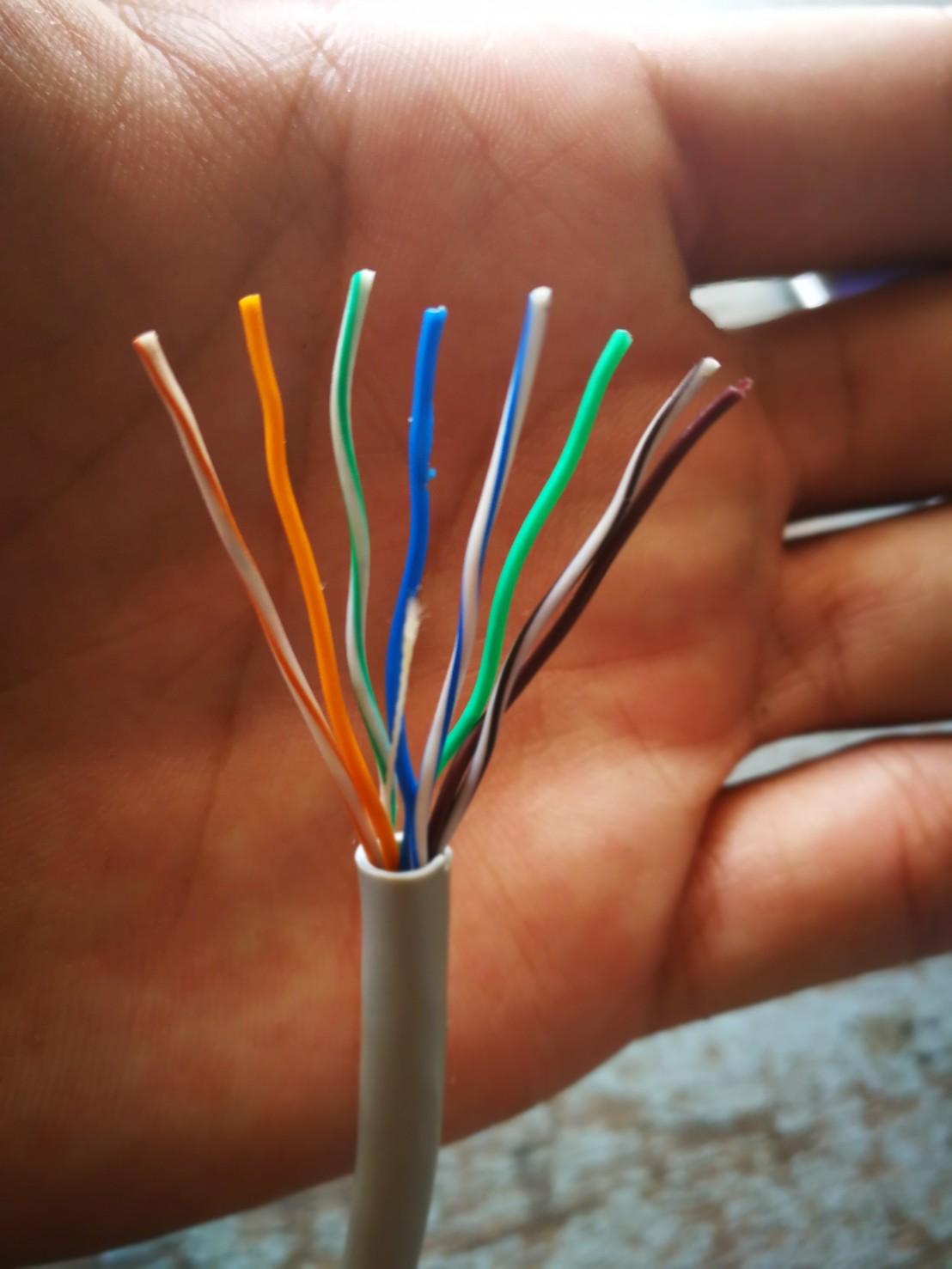

3. จับเลียงลำดับสายใหม่ดังนี้หากต้องการทำสายตรง (ใช้สำหรับเครื่องคอมไป Hub)ให้เรียงสีดังนี้ทั้งสองข้าง
ขาวส้ม- ส้ม- ขาวเขียว- ฟ้า- ขาวฟ้า- เขียว- ขาวน้ำตาล -น้ำตาล
ส่วนสายครอส ให้เรียงตามนี้ข้างหนึ่ง (สำหรับต่อคอมกับคอม)ขาวเขียว ส้ม ขาวส้ม ฟ้า ขาวฟ้า เขียว ขาวน้ำตาล น้ำตาลและอีกข้างหนึ่ง
ขาวส้ม- เขียว- ขาวเขียว- ฟ้า- ขาวฟ้า- ส้ม- ขาวน้ำตาล -น้ำตาล

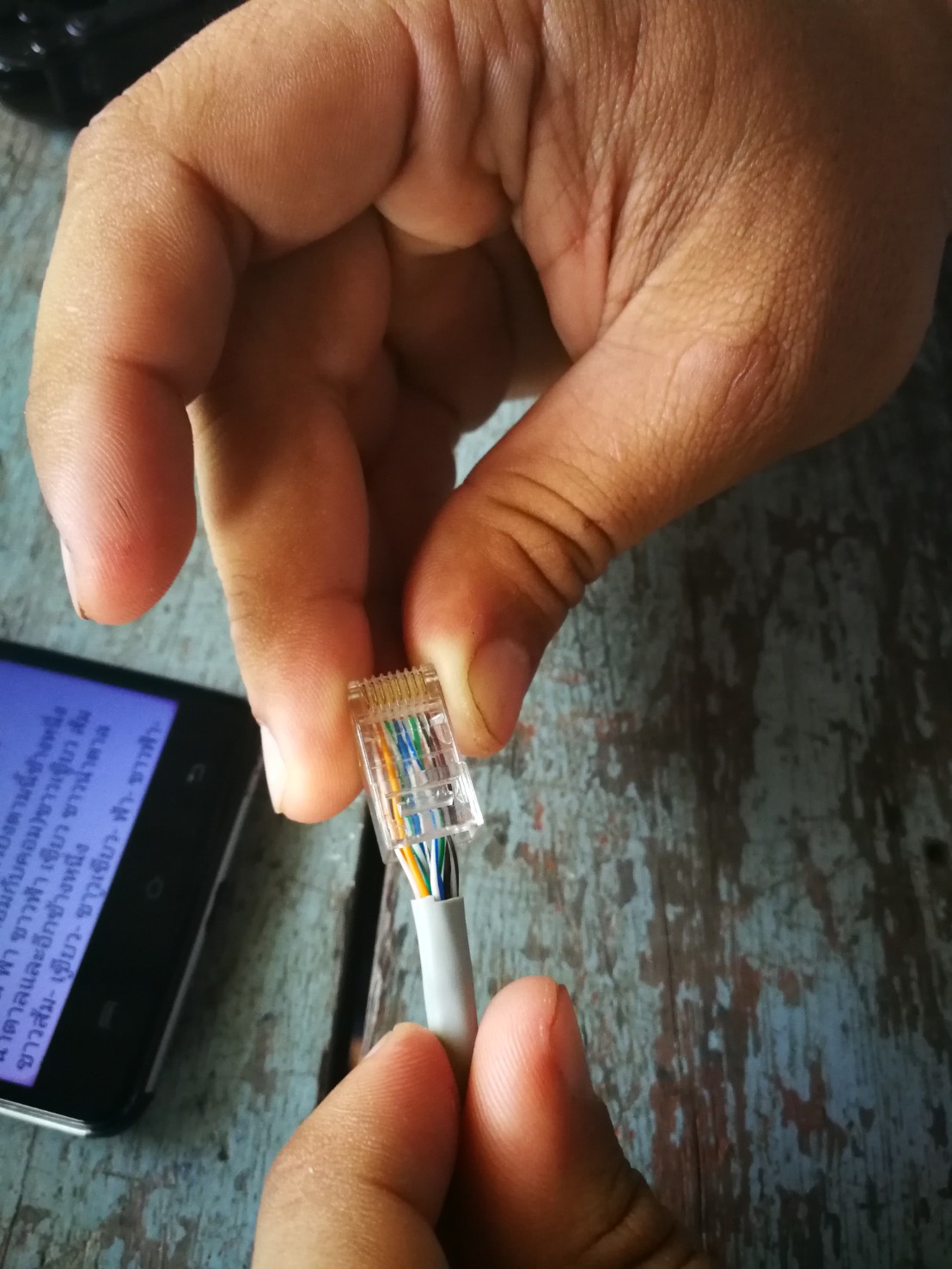

4. หลังจากเรียงสายเรียบร้อยแล้ว จับสายที่เรียงให้แน่น อย่าให้สลับ

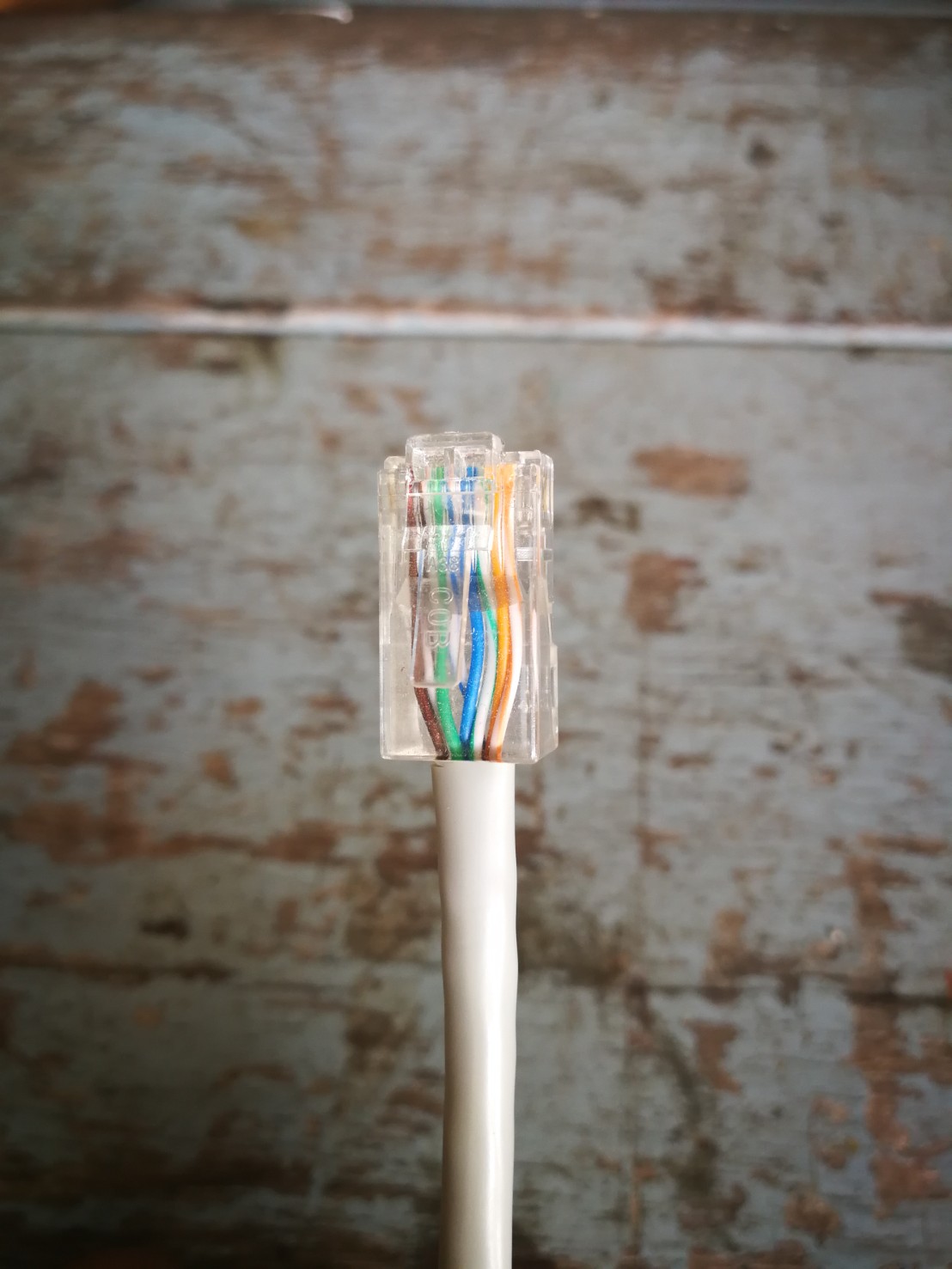

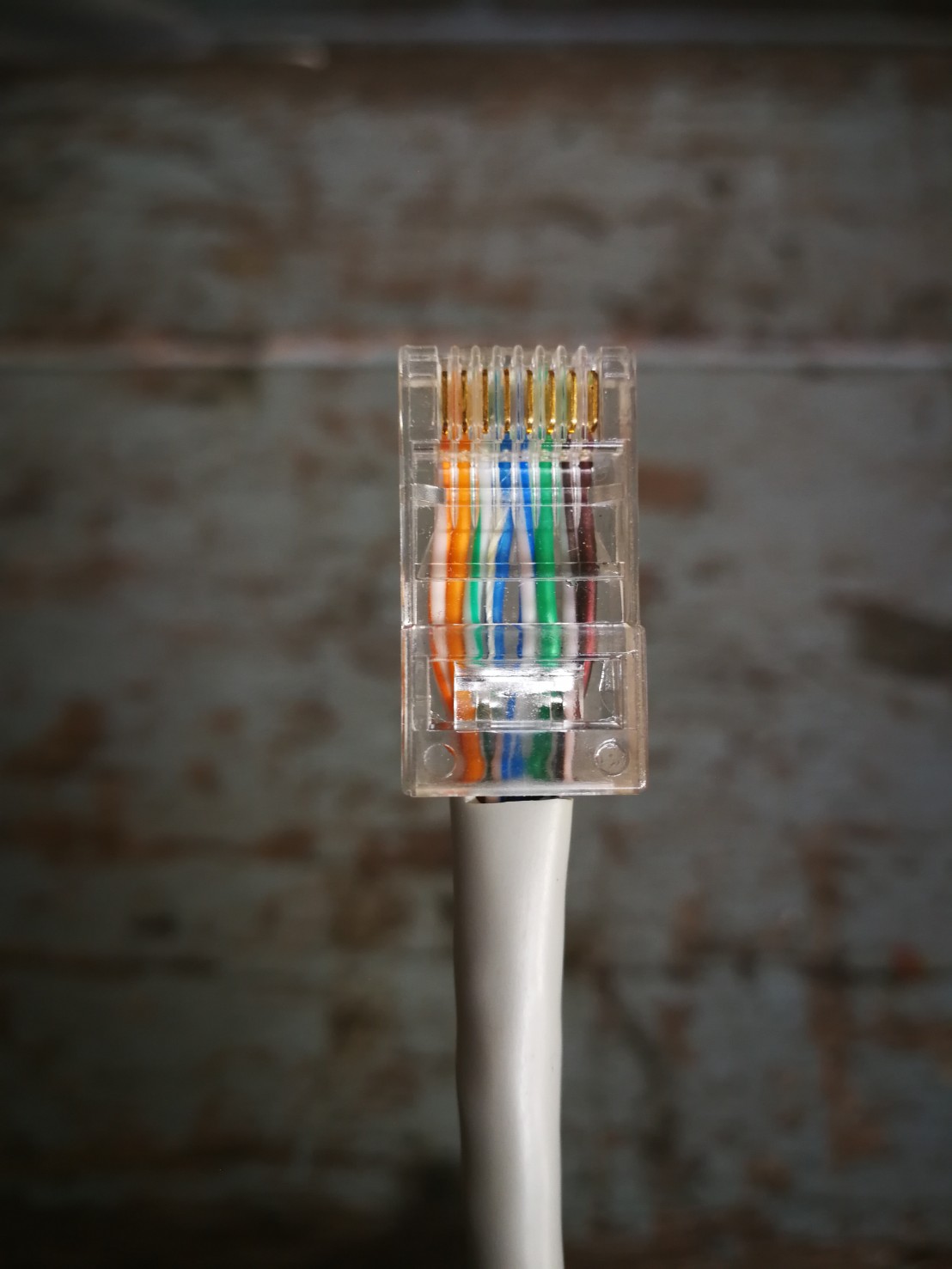

แล้วสอดเข้าหัว RJ-45 ให้สุดปลอก

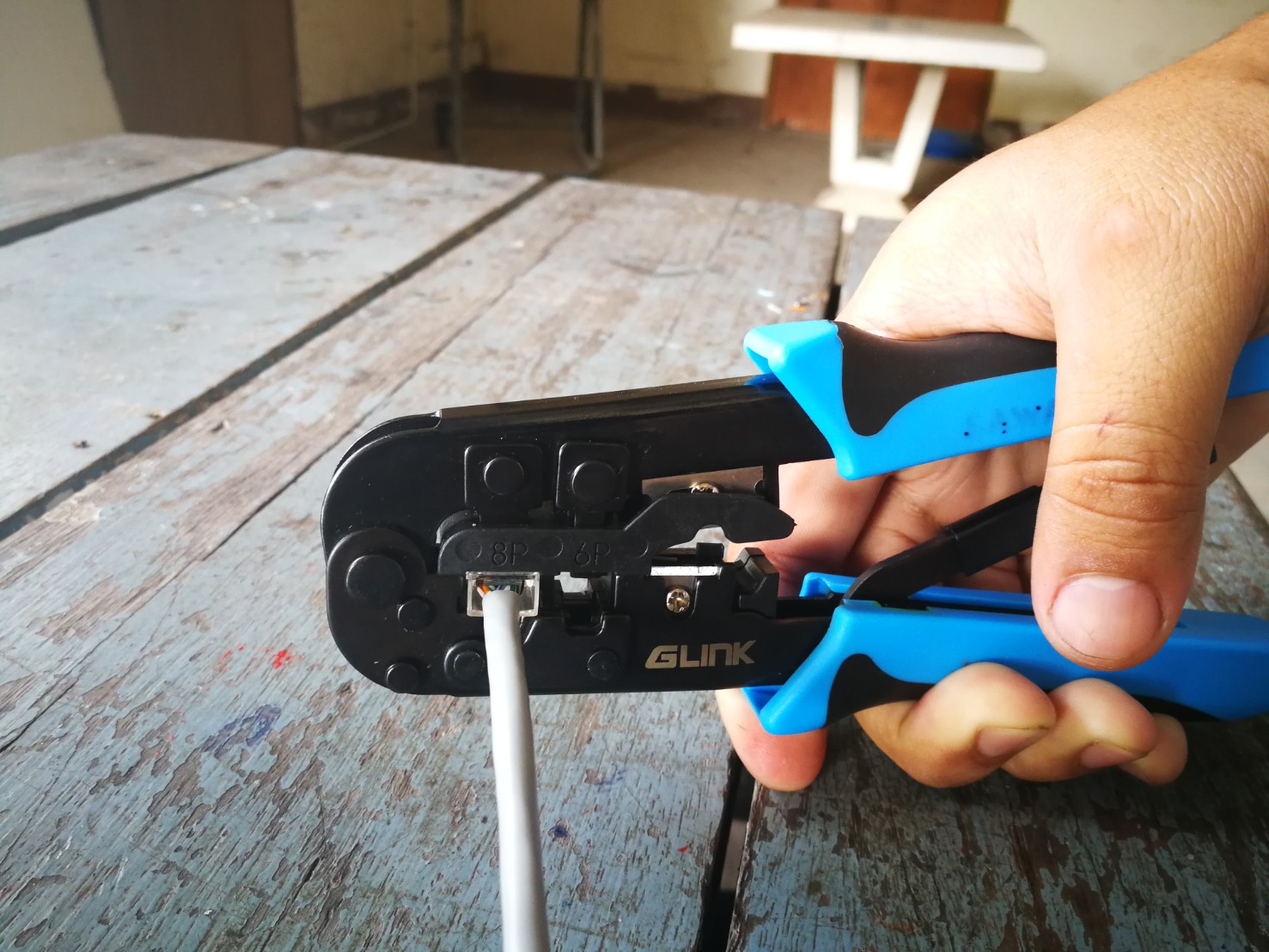

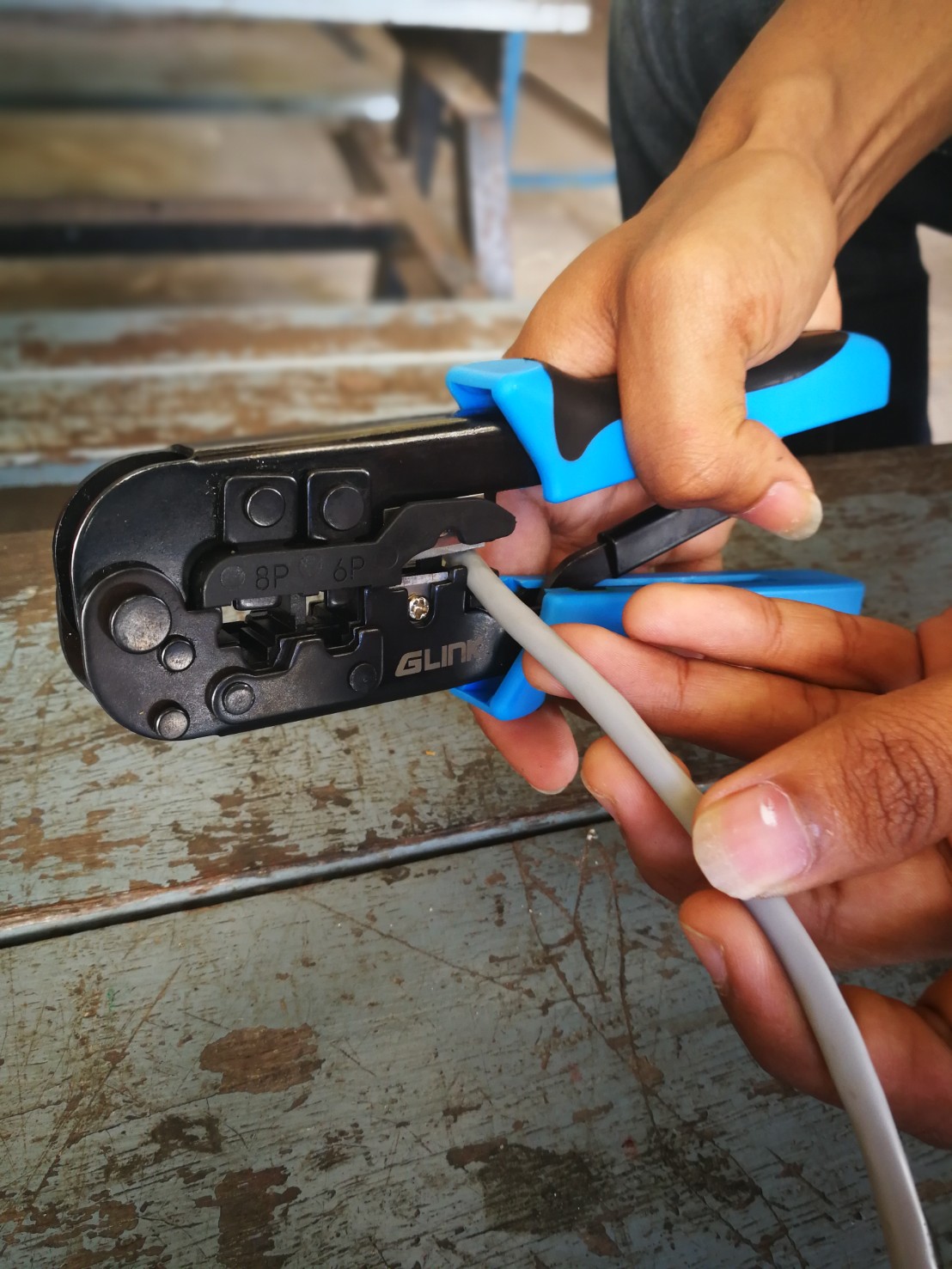

5. นำสายพร้อมปลอกเข้าคริมแล้วบีบสุดแรงเกิด
6. หลังจากที่เราเข้าหัว RJ 45 กับสายแลนเสร็จแล้ว ให้นำมาทดสอบกับอุปกรณ์วัดสัญญาณ
* สังเกตสัญญาณไฟ ถ้าต่อแบบตรงสัญญาณไฟจะตรงกันทั้งหมด 8 ช่อง หากสัญญาณไฟช่องใดสลับกันแสดงว่ามีหัว RJ 45 ด้านใดด้านหนึ่งเข้าหัวผิด (สลับสาย) ต้องตัดหัว RJ 45 ที่เข้าหัวผิด แล้วทำการเข้าหัว RJ 45 ใหม่
การต่อสาย LAN
ข้อแนะนำในการติดตั้งสาย UTP มีดังนี้
1.ไม่ควรหักงอสายเนื่องจากป้องกันคลื่นรบกวนได้ไม่ดีพอ
2.อย่าม้วนสายเป็นขดๆ มากกว่า 10 เท่าของเส้นผ่าศูนย์กลางของสาย เนื่องจากจะเกิดสัญญาณรบกวนกันเอง และไม่ควรเดินสาย UTP นอกอาคารเนื่องจากป้องกันไฟสถิตไม่ได้
3.ควรต่อสาย UTP กับ RJ-45 ให้ถูกตำแหน่งที่มีอยู่ทั้งหมด 8 เส้น ดังตารางช่องใน RJ-45 สีของสาย UTP
4.ในการคลายสายที่ตีเกลียวออก ก่อนที่จะเข้าหัวสาย RJ-45 ควรจะคลายออกให้น้อยที่สุด
5.ให้ใช้สายเส้นเดียวกันตลอดการเดินใน 1 จุด (ห้ามนำสายมาต่อกัน)
6.ในการต่อฮับมากกว่า 1 ตัว สาย UTP ที่ใช้ต่อเชื่อมระหว่างฮับจะต้องมีความยาวไม่เกิน 100 เมตร และใน 1 Data Patch จะต้องมีฮับไม่เกิน 4 ตัว
7.ขณะเดินสายควรทำเครื่องหมายระบุหมายเลขไว้ด้วยที่ต้นสายและปลายสาย มิฉะนั้นอาจสลับสายกันทำให้เกิดความผิดพลาดขึ้นได้
8.อย่าเดินสายใกล้กับแหล่งจ่ายไฟ หรือบริเวณที่มีสัญญาณรบกวน เช่น มอเตอร์ หม้อแปลงไฟ สายไฟบ้าน เป็นต้น แต่หากจำเป็นต้องเข้าใกล้สายดังกล่าว ให้เดินห่างจากสายสัญญาณมากกว่า 6 ฟุต
9.เมื่อเดินสายสัญญาณเรียบร้อยแล้ว ควรจะวาดเส้นทางการเดินสายสัญญาณเก็บไว้ด้วย
