ขั้นตอนการทำงาน
1. เปิดปุ่มสวิตช์ On รอจอ 7-segment เเสดงผลค่าอุณหภูมิปัจจุบัน
รูปที่ 10ขั้นตอนที่ 1
2. กดปุ่ม setค้างไว้ จนจอ 7-segment เเสดงผลค่าอุณหภูมิปัจจุบันเเละอุณหภูมิที่จะเซ็ตไว้
รูปที่ 11ขั้นตอนที่ 2
3.กดปุ่ม up เพื่อเลือกค่าอุณหภูมิที่ต้องการเเละกดปุ่ม set เพื่อตกลง ค่าอุณหูมิที่เลือก
รูปที่ 12ขั้นตอนที่ 3
4.การทำงานจะเริ่มหลังจากกดปุ่ม set และรอจนค่าอุณหภูมิ ปัจจุบันเพิ่มถึงค่าอุณหภูมิที่เลือกไว้
รูปที่ 13ขั้นตอนที่ 4
5. เมื่อค่าอุณหภูมิปัจจุบันเพิ่มเท่ากับค่าอุณหภูมิที่เลือก ระบบจะทำการหน่วงเวลาประมาณ5 วินาทีเเละจะทำการตัดหลอดไฟ
รูปที่ 14ขั้นตอนที่ 5
การทดลอง
การทดลองจะทดลอง 2 แบบด้วยกันคือ 1. แบบที่ไม่มีโหลด 2.แบบที่มีโหลด ( โหลด คือ น้ำแข็งจำนวน 4 แก้ว ) โดยจะทำการทดลองการเปลี่ยนของอุณหภูมิกับเวลา โดยมีผลการทดลองดังนี้
1.ทดลองวัดอุณหภูมิโดยไม่มีโหลด

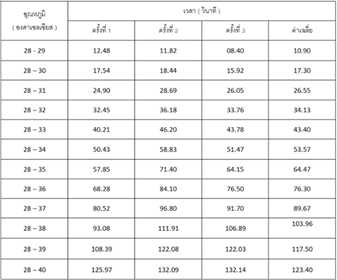

ตารางที่ 1 ทดลองวัดอุณหภูมิโดยไม่มีโหลด
2.ทดลองวัดอุณหภูมิโดยมีโหลด

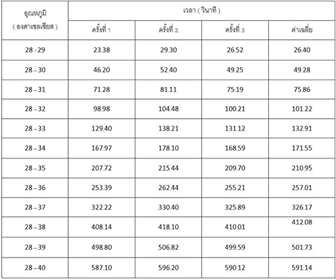

ตารางที่ 2 ทดลองวัดอุณหภูมิโดยมีโหลด
กราฟเปรียบเทียบการเปลี่ยนแปลงของผลการทดลอง

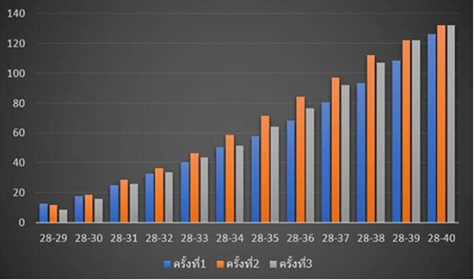

กราฟที่ 1 แสดงผลทดลองวัดอุณหภูมิโดยไม่มีโหลด

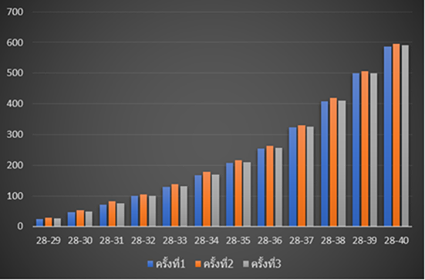

กราฟที่ 2 แสดงผลทดลองวัดอุณหภูมิโดยมีโหลด
วัสดุและอุปกรณ์
1. ET-BASE PIC8722 ( ICD2 )

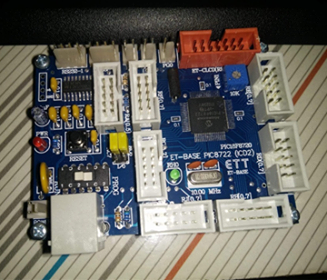

รูปที่ 15 รูปบอร์ด ET-BASE PIC8722 ( ICD2 )
ET-BASE PIC8722 คือ บอร์ด PIC รุ่นใหม่ที่ใช้กับเครื่องโปรแกรม ET-PGM PIC USB V1 หรือ V1 PLUS ที่ต่อกับ PORT USB ของเครื่องคอมพิวเตอร์ พีซี ของทาง อีทีที
ผ่านทางขั้วมาตรฐานของบริษัท MICROCHIP ขั้ว RJ-11 (ICD2) ใช้เบอร์ PIC18F8722 เป็น MCU ประจำบอร์ด ออกแบบเป็น PCB ขนาด SIZE BASE สามารถนำไปใช้งานอิสระ หรือใช้กับบอร์ด ET-BASIC I/O V1 ก็ได้
2. Digital Temperature Temp Sensor Probe DS18B20
รูปที่ 16 Digital Temperature Temp Sensor Probe DS18B20
เซนเซอร์อุณหภูมิ ใช้ IC เบอร์ DS18B20 Power Supply Range: 3.0V to 5.5V. Adjustable Resolution: 9 – 12.Operating
Temperature Range: -55°C to +125°C. Output lead: Red (VCC), Black (GND), Yellow (DATA). Cable length: 100 cm. Stainless Steel Tube Size: 6× 45mm
3. One channel 5V relay module isolation High And Low Trigger 250V/10A
รูปที่ 17โมดูลรีเลย์ 1 ช่อง
โมดูลรีเลย์ 1 ช่อง แบบแยกสัญญาณ Isolation ใช้ไฟ 5-7.5 โวลต์ ขนาด 250V 10A ปรับเลือกโหมดการทำงานแบบ Active High หรือ Active Low ได้ ในการประกอบวงจรใช้ โมดูลรีเลย์จำนวน 2 ชิ้น
4.7-segment
รูปที่ 18 7-segment
7 - Segment ใช้สำหรับแสดงอุณหภูมิ มีขนาด กว้าง 2 เซนติเมตร ยาว 6 เซนติเมตร ใช้ไฟ 5 โวลต์
5. Adapter 12V 1A

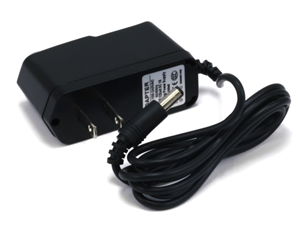

รูปที่ 19 รูปที่ 5 Adapter 12V 1A
adapter คือ หม้อแปลงไฟฟ้าจากไฟฟ้ากระแสสลับ ( ไฟบ้าน ) ที่มีค่าความต่างศักย์ 220 โวลต์ ให้เป็นไฟฟ้ากระแสตรง (DC) ที่มีค่าความต่างศักย์ต่ำลง เพื่อให้สามารถจ่ายกระแสไฟฟ้าให้กับเครื่องใช้ไฟฟ้า
6. สวิตช์
รูปที่ 20 สวิตช์แบบกด และสวิตช์ไฟเปิด-ปิด
ใช้สวิตช์ 2 แบบ คือ 1.ชนิดกดติดปล่อยดับ (Momentary) คือขณะกดปุ่มสวิตช์เป็นการต่อ (ON) เมื่อปล่อยมือออกจากปุ่มสวิตช์เป็นการตัด (OFF) ใช้สวิตช์ชนิดกดติดปล่อยดับ จำนวน 3 ชิ้น ในการกดเพิ่ม – ลด
และเซ็ตการทำงาน มีขนาด 26 x 21mm. 2. สวิตช์ไฟเปิด-ปิด การทำงานของเครื่อง 15 x 10 x 16 mm.
7. หลอดไส้
ใช้เป็นอุปกรณ์ผลิตความร้อนภายในระบบเครื่องวัดและควบคุมอุณหภูมิ โดยจะใช้หลอดไส้ขนาด 100 วัตต์ ใช้ไฟกระแสสลับ 220 v
รูปที่ 21หลอดไส้
8. บอร์ดจ่ายไฟ

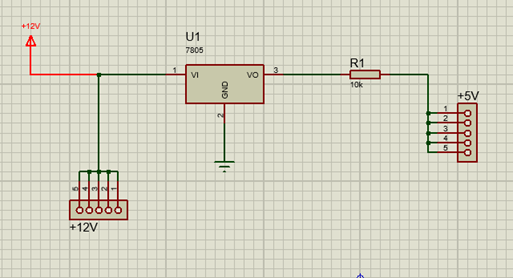

รูปที่ 22บอร์ดจ่ายไฟ
รับไฟมาจากอะแดปเตอร์มา 12 v แล้วจึงมาแปลงให้เป็น 5 v โดยใช้ ic regulator 7805 ในการแปลงไฟ โดยไฟ 5 v นั้นจะนำไปใช้ในบอร์ดต่างๆ ส่วนไฟ 12 v นั้น จะใช้สำหรับพัดลม
