Fonte de Alimentação ATX - Uma Visão Geral - Parte 2

Nesta segunda parte apresentaremos mais conectores da fonte de alimentação ATX, a começar pelo conector de alimentação de 24 pinos introduzido em 2004 e abordaremos também os conectores usados nos drives de discos, passando pela abordagem da classificação das fontes de alimentação e principais especificações e finalizando com o cálculo de potência para a escolha da sua fonte de alimentação, de maneira que ao final deste artigo você esteja plenamente apto a escolher a fonte de alimentação, de acordo com o sistema que você pretende montar e também com conhecimento suficiente para montar a fonte no sistema.

Conector de Alimentação de 24 Pinos ATX12V 2.x

Começando em junho de 2004, o novo bus PCI Express apareceu primeiro em placas mães. PCI Express é um tipo de bus serial com slots padrões que têm um único canal ou pista de comunicação. Estes slots de pista única são chamados de slots 1x e são projetados para placas periféricas como placas de rede, placas de som, e semelhantes. PCI Express também inclui um slot especial de alta largura de banda com 16 pistas (chamada de slot 16x) que foi especialmente projetado para uso em placas de vídeo. Durante o desenvolvimento foi percebido que as Placas de Vídeo PCI Express 16x poderiam exigir mais potência que a fornecida pelo conector de alimentação de 20 pinos e pelo conector auxiliar de alimentação de 6 pinos da fonte de alimentação, principalmente no que diz respeito ao fornecimento de +12V.

O problema é que o conector de alimentação de 20 pinos tem apenas um único pino de +12V e as placas de vídeo novas requerem mais potência que um único pino de +12V pode fornecer seguramente. O conector de +12V que já tinha sido somado era especificamente para a CPU e era indisponível a outros dispositivos. Em lugar de acrescentar outro conector suplementar ou auxiliar como tinha acontecido antes, a Intel decidiu eventualmente que era finalmente tempo de atualizar o conector de alimentação principal para prover mais potência.

O resultado foi chamado oficialmente de ATX12V 2.0 e foi liberado em fevereiro de 2003. O padrão ATX12V 2.0 incluiu duas mudanças principais na especificação ATX12V 1.x. Incluindo um novo conetcor de 24 pinos de alimentação principal e a eliminação do conector de 6 pinos auxiliar. O novo conector de 24 pinos de alimentação principal passui 4 pinos a mais que provêem tensão adicional de +3.3V, +5V, e +12V e um GND. A inclusão destes pinos extras não só satisfez as exigências de potência para as placas de vídeo PCI Express que consomem 75 watts, mas também tornou o antigo conector auxiliar de 6 pinos desnecessário. O conector de 24 pinos de alimentação principal começou a ser implementado em placas mães a partir de meados de 2004 (veja figura abaixo).

Compatibilidade

Se você leu até aqui, seguramente tem algumas perguntas. Por exemplo, o que acontece se você compra uma fonte de alimtentação nova que tem um conector principal de alimentação de 24 pinos mas sua placa mãe tem o soquete de apenas 20 pinos? Igualmente, o que fazer se você compra uma placa mãe nova que tem um soquete de 24 pinos mas sua fonte de alimentação tem apenas um conector de alimentação principal de 20 pinos?

Primeiramente, devemos informar que existem adaptadores que podem converter um conector de 24 pinos em um de 20 pinos, e o contrário também existe, adaptador que converte conector de 20 pinos em um de 24 pinos. Mas surpreendentemente estes adaptadores não são normalmente necessários, ou até mesmo desejáveis.

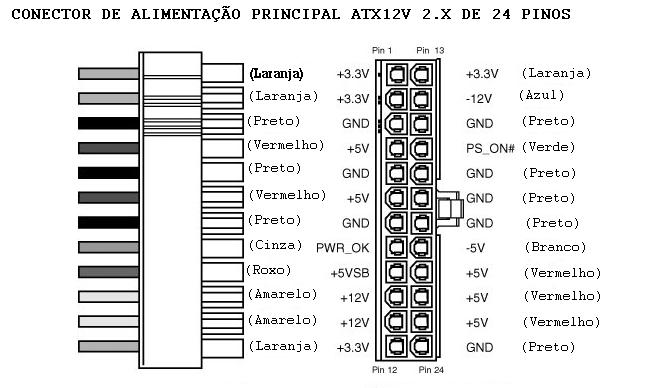

Se você olhar para o diagrama de um conector de alimentação principal de 24 pinos e compara-lo ao desenho do conector de 20 pinos, verá que os 4 pinos extras são todos colocados no fim do conector e todos os outros pinos estão definidos de forma igual ao que eles previamente eram. O desenho destes conectores é tal que permite compatibilidade. O resultado é que você pode plugar um conector de 24 pinos diretamente em uma placa mãe que tem um soquete de 20 pinos (e vice-versa), sem usar um adaptador! O truque é posicionar o conector tal que os 4 pinos extras fiquem vazios.

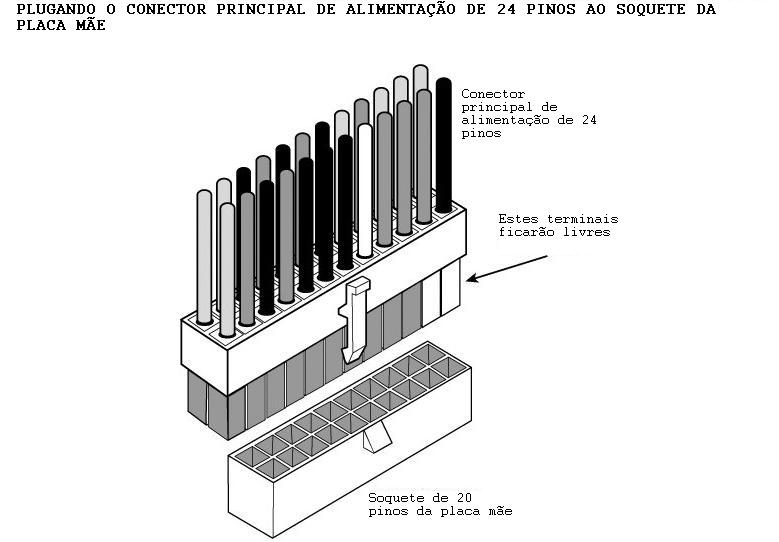

A figura abaixo demonstra como você conectaria uma fonte de alimentação nova com um conector de 24 pinos a uma placa mãe que tem apenas um soquete de 20 pinos. Os terminais no conector de 24 pinos que estão realçados na figura em tom cinza tampariam diretamente o soquete de 20 pinos, enquanto os terminais realçados em branco permaneceriam livres e desconexos.

Logicamente isto funciona porque os primeiros 20 pinos do conector de 24 pinos casam com o soquete de 20 pinos da placa mãe. O único problema que poderia surgir seria se houvesse algum componente na placa mãe diretamente adjacente ao fim do soquete de 20 pinos que interferiria fisicamente com os quatro terminais novos extras no conector de 24 pinos.

O que acontece na condição oposta, na qual você tem uma placa mãe nova com um soquete de 24 entradas mas sua fonte de alimentação tem apenas um conector de 20 pinos? Neste caso, as quatro entradas no fim do soquete da placa mãe não ficarão conectadas. Isto também funciona porque a porção de 20 pinos do conector e do soquete casam. Mas este exemplo levanta outra pergunta: A placa mãe operará corretamente sem os pinos de alimentação extras? Porque os sinais extras são meramente pinos adicionais de tensão que já estão presentes na parte restante do conector, a resposta deveria ser sim, mas se a placa mãe puxar muita energia, pode sobrecarregar os pinos restantes. Afinal de contas, prevenir sobrecargas é a razão da existência dos pinos extras.

Felizmente, até mesmo este problema foi resolvido. Todas as placas mãe que usam um soquete de 24 pinos têm também um conector de alimentação adicional periférico onboard projetado para prover a energia extra que o sistema estaria perdendo se você conectasse um conector de alimentação principal de 20 pinos. A documentação para a placa mãe refere-se a ele como um conector de alimentação alternativo. A figura abaixo apresenta a placa mãe D925XBC da Intel que possui um soquete principal de 24 pinos, um soquete de 4 pinos +12V e um conector alternativo de 4 pinos.

Demais Conectores de Alimentação

Além dos conectores de alimentação da placa mãe, todas as fontes de alimentação incluem uma variedade de conectores de alimentação adicionais, usados principalmente interiormente na montagem de drives de disco e em outros componentes também. A maioria destes conectores é de padrão industrial requeridos pelas várias especicações de fabricação das fontes de alimentação. As seguintes seções discutem os vários tipos de conectores de alimentação de dispositivos adicionais.

Conectores de Alimentação Periféricos

Talvez o conector de alimentação adicional mais comum visto em fontes de alimentação seja o conector de alimentação periférico, também chamdo de conector de alimentação de unidade de disco. O que nós conhecemos como conector de alimentação periférico foi criado originalmente por AMP como parte da série comercial MATE-N-LOK.

Para determinar o local do pino 1, olhe cuidadosamente para o conector. Ele normalmente é ornado com relevos no corpo plástico; porém, os relevos freqüentemente são minúsculos e difícil de ler. Felizmente, estes conectores são clavados e portando difícil de inserir incorretamente. A figura abaixo apresenta a clave e o posicionamento dos pinos no conector.

Este é um tipo de conector que esteve presente em todas as fontes de alimentação de PCs do original PC IBM aos mais recentes sistemas. Geralmente é conhecido como conector de unidade de disco, mas também é usado em alguns sistemas para prover alimentação adicional à placa mãe, placas de vídeo, cooling fans, ou quase qualquer componente que pode usar +5V ou +12V.

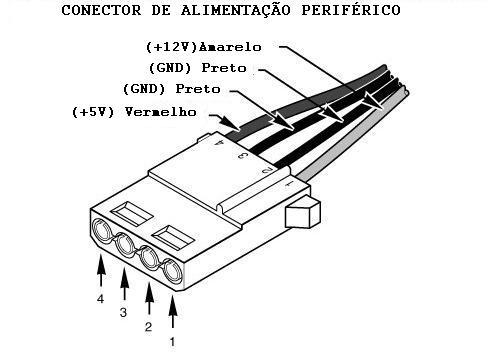

Um conector de alimentaão periférico é um conector de 4 pinos com terminais redondos espaçados em 0.200" separadamente, feito para levar até 11 amperes por pino. Porque há um pino de +12V e um de +5V (os outros dois são terra), a capacidade máxima de condução do conector periférico é de 187 watts. O plug é largo em 0.830", tornando-o capaz de aceitar drives e dispositivos mais conectores mais largos.

Conectores de Alimentação de Unidades de Disquete

Quando unidades de disquete de 3 1/2" estavam sendo integrados aos PCs em meados dos anos 80, estava claro que um conector de alimentação menor era necessário. A resposta foi o que é agora conhecido como o conector de alimentação de unidades de disquete que foi criado por AMP como parte do série IE (interconexão econômica). Estes conectores são agora usados em todos os tipos de drives e dispositivos menores e caracterizam os mesmos pinos de +12V, +5V, e terra como o conector de alimentação periférico maior. O conector de alimentação de unidades de disquete tem 4 pinos espaçados 2.5mm (0.098") separadamente, que torna todo o conector com metade da largura global do conector de alimentação periférico maior. Os pinos são feitos para conduzir apenas 2 ampères cada, dando um máximo de potência de 34 watts.

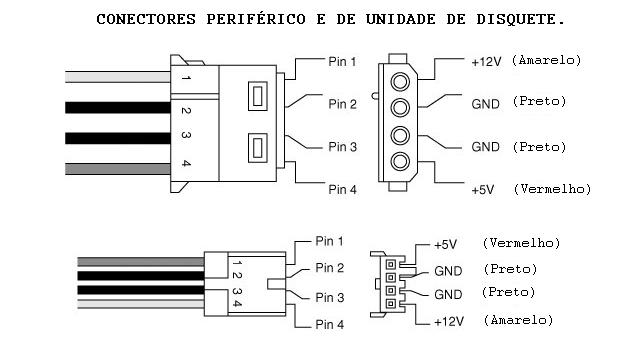

Os conectores de alimentação periférico e de unidade de disquete são universais com respeito a configuração de pino e até mesmo a cor dos fios. A figura abaixo apresenta os conectores de alimentação periférico e de unidades de disquete.

A numeração dos pinos e a tensão são invertidas no conector de unidade de disquete em relação ao conector periférico. Tenha cuidado se você está fazendo ou está usando um cabo adaptador de um tipo de conector para outro. Invertendo os fios vermelhos e amarelos irá fritar o drive ou dispositivo em que você plugar.

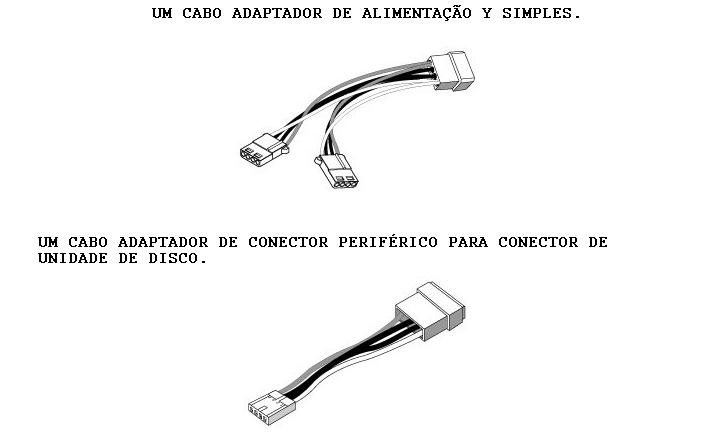

Se você está adicionando drives e precisa de conectores de alimentação adicionais, cabos splitter Y (veja figura abaixo) como também adaptadores de conector de alimentação periférico para conector de alimentação de unidade de disco (veja a segunda figura abaixo) estão disponíveis em muitas lojas de eletrônica. Estes cabos podem adaptar um único conector de alimentação para servir a dois drives ou permitir a conversão de conector de alimentação periférico grande em um conector de alimentação de unidade de disquete. Se você está usando vários adapatadores Y, esteja seguro que a potência de sua fonte de alimentação seja capaz de prover a energia adicional e que você não consuma mais potência que um único conector pode fornecer.

Conectores de Alimentação Serial ATA

Se você quer acrescentar drives Serial ATA a um sistema existente, você precisará de um fonte de alimentação mais nova que inclui um conector de alimentação Serial ATA (SATA) . O conector de alimentação SATA é um conector especial de 15 pinos alimentado por apenas cinco fios, significando que 3 pinos estão diretamente conectados a cada fio. A largura global é aproximadamente igual ao conector de alimentação periférico, mas o conector SATA está significativamente mais fino. Todas as especificações de fabricante mais recentes de fontes de alimentação incluem o conector de alimentação SATA como obrigatório para sistemas que apóiam drives SATA a figura abaixo apresenta um conector de alimentação Serial ATA.

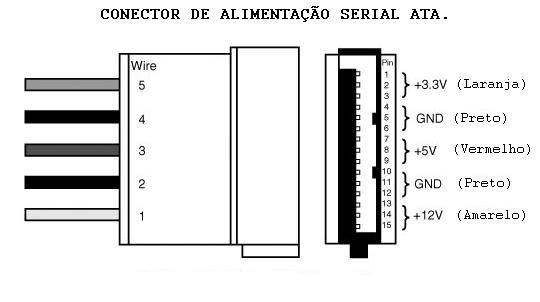

No conector de alimentação SATA, cada fio é conectado a três pinos terminais e o número do fio não é em sincronia com o número do terminal.

Se sua fonte de alimentação não possui o conector de alimentação SATA , você pode usar um adaptador para converter um conector de alimentação periférico padrão em um conector de alimentação SATA. Porém, tais adaptadores não incluem o pino de +3.3V. Felizmente, entretanto, este não é um problema para a maioria dos usos porque a maioria dos drives não requer +3.3V e usa apenas +12V e +5V.

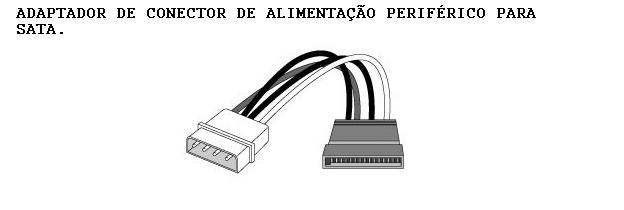

A figura abaixo apresenta um adaptador de conector de alimentação periférico para SATA.

Conector de Alimentação PCI Express 16x para Vídeo (SLI)

Embora a especificação ATX12V 2.x inclua um conector de alimentação principal de 24 pinos com mais potência para dispositivos como placas de vídeo, era pretendido que o desenho alimentasse uma placa de vídeo de no máximo 75 watts. Já existem algumas placas de vídeo no mercado que consomem mais que isso; por exemplo, a GeForce 6800 Ultra da NVIDIA que consome 110 watts e placas futuras poderiam consumir mais. Mais que 75 watts não pode ser provido diretamente pela placa mãe, assim o PCI-SIG (Grupo de Interesse Especial) desenvolveu um padrão para prover pelo menos 150 watts diretamente da fonte de alimentação para a placa de vídeo via um conector de alimentação para vídeo adicional. Ele provavelmente será incluído no padrão das fontes de alimentação ATX12V.

A especificação do conector PCI Express 16x para Vídeo consiste em um conector Molex Mini-Fit Jr. de 6 pinos que possui terminais fêmea que são usados para alimentar diretamente as placas de vídeo. Para referência, o conector é o Molex número 39-01-2060 e os terminais são número 5556 (terminais padrões). Este é o mesmo estilo de conector que o conector de alimentação principal de +12V. A pinagem do conector é mostrada na figura abaixo.

O pino 2 é listado tecnicamente como "não conectado" na especificação. A maioria das placas de vídeo não o utilizam, mas a maioria das fontes de alimentação parecem incluir +12V neste pino.

Cada pino nos conectores PCI Express para vídeo suporta até 8 amperes de corrente usando terminais padronizados ou 11 amperes usando terminais HCS.

Embora a especificação peça que a fonte forneça apenas 150 watts, a potência total deste conector é de fato 192 watts usando terminais padrão, ou 264 watts usando terminais HCS. Isto deveria ser mais que suficiente para até mesmo placas de vídeo de maior consumo que possam vir no futuro.

Estes conectores são chamados freqüentemente de conectores SLI porque eles são usados pelas placas PCI Express 16x com capacidade SLI. SLI é o método da NVIDIA de usar duas placas de vídeo em harmonia, com cada uma desenhando metade da tela para duplicar o desempenho. Cada placa pode consumir acima de 150 watts, assim a maioria das fontes de alimentação que são classificadas como compatível com SLI incluem dois conectores de alimentação de 6 pinos PCI Express 16x para vídeo de 150W. Usando duas placas de vídeo que consomem 110 watts cada uma, até mesmo se você tiver uma fonte de alimentação de 500 watts, você precisará de apenas 280 watts para funcionar a placa mãe e todas as unidades de disco. Sistemas que usam duas placas de vídeo SLI requerem fontes de alimentação que fornaçam alta potência, e algumas são capazes de fornecer 1.000 watts (1 quilowatt) ou mais.

Se a fonte de alimentação que você já possui não tem o conector de alimentação PCI Express 16x para vídeo, você pode usar um adaptador Y para converter dois conectores de alimentação periféricos em um único conector de alimentação PCI Exoress 16x de 6 pinos.

Adaptador Y para converter dois conectores de alimentação periféricos em um único conector de alimentação PCI Express de 6 pinos.

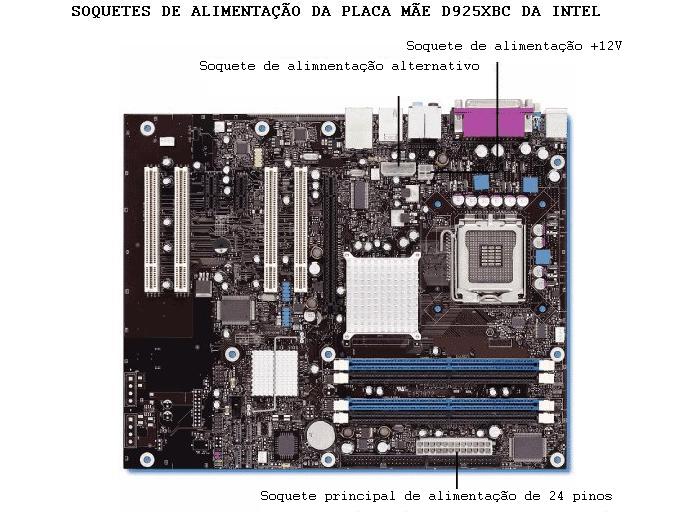

Conectores especificados no Power Supply Design Guide for Desktop Platform Form Factors da Intel

A Intel dita padrão no que diz respeito ao desenho de fontes de alimentação. Na Revisão 1.0 de junho/2006 são apresentados os conectores da figura abaixo, já discutidos durante o artigo e mostrados aqui a título de resumo do que é padrão no mercado.

Nem todos os fabricantes incluem todos estes conectores ou soquetes na fonte de alimentação e na placa mãe respectivamente. Há o caso inclusive de fabricantes de placa mãe que incluem soquetes para contectores que não estão na especificação da Intel, é o caso da placa mãe P5S2D-X da Asus que tem apenas 2 conectores, o de alimentação principal e um segundo denominado EATX12V.

Quem adiquirir uma placa mãe como esta pode procurar por fonte de alimentação com conector EPS12V. Neste site você encontra o teste de uma fonte destas http://www.forumpcs.com.br/review.php?r=45690&page=7.

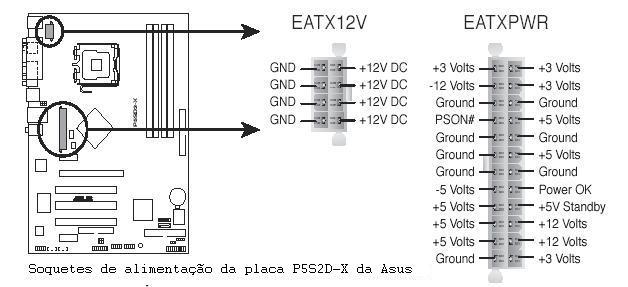

Portanto é importante conhecer o manual de instalação da placa mãe que você irá montar para fazer a correta escolha da fonte de alimentação.

Especificações da Fonte de Alimentação

As fontes de alimentação têm várias especificações que definem sua capacitade (potência) de entrada e saída como também suas características operacionais. As seções seguintes definem e examinam a maioria das especificações comuns.

Carga da Fonte de Alimentação

As fontes de alimentação de PC modernos são chaveadas. Este tipo de fonte usa um oscilador de alta velocidade para converter a tensão de corrente alternada da tomada em tensão contínua usada pelos componentes do PC. Fontes de alimentação chaveadas são feitas para ser de tamanho reduzido, serem mais leves, e consumirem menos que as fontes de alimentação lineares que usam um transformador interno grande para gerar várias saídas. As fontes de alimentação lineares são infeficientes em pelo menos três requisitos. Primeiro, a tensão de saída do transformador segue a tensão de entrada linearmente (conseqüentemente o nome linear), assim qualquer flutuação na corrente alternada pode provocar problemas na saída do sistema. Segundo, o atual nível de exigências de alta potência dos PCs modernos requer o uso de enrolamentos de fio pesados no transformador. Terceiro, a freqüência de 60Hz da tomada é difícil de de ser filtrada exigindo capacitores e diodos retificadores grandes e caros.

As fontes de alimentação chaveadas, por outro lado, usam circuitos de chaveamento que retalha a potência de entrada a uma freqüência relativamente alta. Isto habilita o uso de transformadores de alta-freqüência que são muito menores e mais leves. Também, a freqüência mais alta é muito mais fácil e mais barata de filtrar, e a tensão de entrada pode variar amplamente. A entrada ainda que varie de 90V a 135V produz o nível correto de saída, e muitas fontes de alimentação podem ajustar automaticamente para 240V de entrada.

Uma característica de todas as fontes de alimentação chaveadas é que elas não funcionam sem uma carga. Então, você tem que ter algo como uma placa mãe e disco rígido plugado dentro e consumindo para a fonte trabalhar. Se você simplesmente ligar a fonte de alimentação sem nada conectado a ela, ou a fonte queima ou seu circuito de proteção a desliga. A maioria da fontes são protegidas de operação sem carga e desliga automaticamente. Porém, algumas das fontes de alimentação mais baratas não possuem o circuito de proteção e revezamento e podem queimar após alguns segundos de operação sem carga. Algumas fontes de alimentação têm resistores de carga embutidos, assim elas podem funcionar embora não haja uma carga normal (como uma placa mãe ou disco rígido).

Algumas fontes de alimentação tem exigências de carga mínimas para ambos os conectores de +5V e +12V. De acordo com especificações da IBM para a fonte de alimentação de 192 watts usada no AT original, uma carga mínima de 7,0 amps foi requerida a +5V e um mínimo de 2,5 ampères foi requerido à +12V para a fonte trabalhar corretamente. Contanto que uma placa mãe fosse conectada à fonte de alimentação, a placa mãe consumiria +5V o que satisfaria a fonte de alimentação. Porém, +12V é tipicamente usado por motores (e não placas mãe), e os drives de disquete ou CD/DVD estão fora na maior parte do tempo. Porque drives de unidade de disco ou CD/DVD não apresentam carga para +12V a menos que eles estejam girando, sistemas sem um disco rígido poderiam ter problemas porque não haveria bastante carga no +12V da fonte de alimentação.

Para aliviar problemas, quando a IBM transportava os hardwares originais AT sem um disco rígido , era conectado o cabo de alimentação do disco rígido em um resistor padrão de 5 ohm, 50 watts.

A maioria das fontes de alimentação em uso hoje não requer uma carga grande como a IBM original. A maioria das placas mãe consomem facilmente a corrente mínima necessária em +5V. O cooling fan das fontes de alimentação padronizadas consome apenas 0,10 ampères, assim a carga mínima de +12V ainda poderia ser um problema para uma estação de trabalho sem discos.

Algumas fontes de alimentação chaveadas têm resistores de carga embutidos e podem funcionar sem carga alguma. A maioria das fontes de alimentação não têm resistores de carga internos mas poderiam requerer só uma carga pequena na linha de +5V para operar corretamente. Porém, algumas fontes poderiam requerer cargas em +3.3V, +5V, e +12V para trabalhar. A única maneira de saber, entretanto, é checando a documentação da fonte de alimentação em questão.

De qualquer forma, se você quer testar uma fonte de alimentação corretamente e com precisão, esteja seguro que tenha colocado uma carga em pelo menos uma (ou preferivelmente todas) das saídas de tensão positivas. É melhor testar uma fonte já instalada no equipamento, em vez de testá-la separadamente sem carga. Para prova de fonte, você pode usar uma placa mãe disponível e um ou mais disco rígido nas saídas.

Classificação das Fontes de Alimentação

Um fabricante de sistema deveria poder prover as especificações técnicas das fontes de alimentação usadas em seu sistema. Este tipo de informação pode ser encontrada no manual de referência técnica do sistema, como também em adesivos presos diretamente à fonte de alimentação. Os fabricantes de fonte de alimentação também podem prover estes dados, que são preferíveis se você puder identificar o fabricante e contactá-lo diretamente ou pela Web.

As especificações de alimentação da fonte são listadas como tensão, e as especificações de saída da fonte são listadas em amperes a vários níveis de tensão. A IBM informa os níveis de potência de saída em watts como "saída especificada de potência em watts". Se seu fabricante não listar a potência em watts total, você pode converter a corrente em potência em watts usando a fórmula seguinte:

Potência = corrente x tensão

Por exemplo, se uma placa mãe consome 6 amperes a +5V, significa que ela consome 30 watts de potência de acordo com a fórmula.

Multiplicando a tensão pela corrente disponível em cada saída principal e somando os resultados, você pode calcular a potência total em watts de saída da fonte de alimentação. Note que só saídas de tensão positivas normalmente são usadas no cálculo; as saídas negativas, Standby, Power_Good, ou outros sinais que não se usa para conectar componentes são excluídas do cálculo.

A tabela abaixo apresenta os níveis de saída de uma fonte de alimentação padrão disponível no padrão industrial formfactors da Intel. A maioria dos fabricantes oferecem fontes com taxas de 100 watts a 450 watts ou mais. A outra tabela apresenta as taxas de saídas a cada um dos níveis de tensão para fontes com taxas de saída com especificação de fabricante diferentes. Para compilar a tabela, eu recorri às folhas de especificação para fontes da Astec Power (note que eles já não fabricam fontes de alimentação para PC) e PC Power and Cooling. Embora a maioria das taxas sejam bastante precisas, elas parecem ser por demais otimistas no arredondamento de algumas taxas.

Tabela 1 - Taxas típicas de saída de fontes de alimentação fora do padrão ATX

Acrescentando uma saída de +3.3V à fonte de alimentação modifica a equação significativamente. A tabela 2 contém dados para várias fontes de alimentação ATX/ATX12V do fabricante PC Power and Cooling.

Tabela 2 - Taxas de saída de fontes ATX/ATX12V da PC Power and Cooling

*Note que a saída máxima calculada é teórica, assumindo o consumo máximo dos +3.3V, +5V, e +12V simultaneamente. Virtualmente todas as fontes de alimentação provê limites de consumo para os +3.3V e +5V combinados. Isto toranaria a taxa máxima verdadeira um pouco menor que a potência máxima calculada apresentada aqui.

Se você computar a saída total que usa a fórmula descrita anteriormente, estas fontes de alimentação parecem produzir uma saída que é muito mais alta que as nominais. Por exemplo, o modelo de 300W produz 340 watts. Porém, note que a fonte também tem uma saída máxima combinada para os +3.3V e +5V de 150 watts. Isto significa que você não pode consumir a taxa máxima em ambos os circuitos de +5V e +3.3V mas tem que manter o consumo total combinado entre 150W ou menos. Isto leva a saída total a uns 294 watts.

A maioria das fontes de alimentação de PC têm taxas entre 150 e 300 watts. Embora taxas menores não sejam normalmente desejáveis, você pode comprar fontes de alimentação industriais para a maioria dos sistemas que têm saída tão altas quanto 600 watts ou mais.

Fontes de alimentação de 300 watts e unidades maiores são recomendadas para completamente topos os sistemas desktops ou de torre. Estas fontes funcionam em qualquer combinação de placa mãe e placa de expansão, como também num número grande de unidades de disco e outros periféricos. Na maioria dos casos, você não pode exceder as taxas de potência nestes sistemas.

Outras Especificações de Fonte de Alimentação

Além da potência de saída, muitas outras especificações e características tornam uma fonte de alimentação de alta qualidade.

Fontes de alimentação de alta qualidade ajudam a proteger seu sistema. Uma fonte de alimentação de alta qualidade de fornecedores como PC Power and Coolind não serão danificadas se quaisquer das condições seguintes ocorrer:

Fontes de alimentação decentes têm um vazamento de corrente extremamente baixo para o gnd de menos de 500 microamperes. Esta característica de segurança é importante se sua instalação elétrica não estiver corretamente aterrada.

Como você pode ver, estas especificações são bastante duras e são certamente representativas de uma fonte de alimentação de alta qualidade. Tenha certeza que sua fonte possua estas especificações.

Você também pode usar muitos outros critérios para avaliar uma fonte de alimentação. A fonte de alimentação é um componente que muitos usuários ignoram ao fazer compras para um PC, e é então um dos componentes que alguns vendedores de sistemas escolhem para economizar. Afinal de contas, é mais provável que um negociante possa aumentar o preço de um computador através do aumento de memória adicional ou um disco rígido maior que instalando uma fonte de alimentação melhor.

Ao comprar um computador (ou substituir uma fonte de alimentação ), você sempre deve ler a maior quantidade possível de informações sobre a fonte de alimentação. Porém, muitos consumidores são intimidados pelo vocabulário e estatísticas encontrados em uma folha de especificação de fonte de alimentação típica. Aqui estão alguns dos parâmetros mais comuns achados em folhas de especificação de fonte de alimentação, junto com os significados:

Cálculo de Potência Para a Escolha de Sua Fonte de Alimentação

Ao expandir ou atualizar seu PC, você deve assegurar que sua fonte de alimentação seja capaz de prover corrente suficiente para alimentar os dispositivos internos de todo o sistema. Um modo para ver se seu sistema é capaz de expansão é calcular os níveis de dreno de potência nos vários componentes de sistemas e deduzir do total da potência máxima provida pela fonte de alimentação. Este cálculo pode lhe ajudar a decidir se você tem que atualizar a fonte de alimentação para uma unidade mais capaz. Infelizmente, estes cálculos podem ser difíceis de fazer porque muitos fabricantes não publicam dados de consumo de potência para os seus produtos.

Além disso, obter dados de consumo para muitos dispositivos de +5V, inclusive placas mães e placas adaptadoras, pode ser difícil. Placas mãe podem consumir níveis de potência diferentes, dependendo de numerosos fatores. A maioria das placas mães consome aproximadamente 5 ampères, mas tente obter informações sobre a placa que você está usando. Para placas adaptadoras, se você puder achar as especificações para a placa, use-as. Para ser conservador, porém, eu normalmente sigo pela potência máxima avaliável no bus respectivo.

Por exemplo, considere o consumo de componentes para PC modernos, como um desktop com uma fonte de alimentação de 200 watts taxada para 20 amperes a +5V e 8 amperes a +12V. A especificação de ISA pede um máximo de 2,0 amperes de +5V e 0,175 amperes de +12V para cada slot no sistema. A maioria dos sistemas tem oito slots, e você pode assumir que quatro estão cheios com a finalidade de calcular o consumo. O cálculo mostrado na tabela abaixo demonstra o que acontece quando você subtrai a quantia de potência necessária para funcionar os vários componentes do sistema.

Tabela de cálculo da potência

No exemplo anterior, tudo parece certo. Com metade dos slots cheios, um drive de disquete, e um disco rígido, o sistema ainda tem mais espaço. Problemas com a fonte de alimentação poderiam surgir, porém, se este sistema fosse ampliado ao extremo. Com todos os slots cheios e dois ou mais discos rígidos, problemas com o ramo da corrente de +5V definitivamente aconteceriam. Porém, os +12V parecem ter espaço para poupar. Você poderia somar um drive de CD-ROM ou um segundo disco rígido sem preocupar-se muito sobre a potência dos +12V, mas o ramo de +5V seria forçado.

Se você se antecipar carregando um sistema ao extrema em um sistema de multimídia, por exemplo, você poderia querer investir na segurança de uma fonte de alimentação de alta produção. Por exemplo, uma fonte de 250 watts normalmente tem 25 amperes de corrente em +5V e 10 amperes de corrente em +12V , considerando que uma unidade de 300 watts normalmente tem 32 amperes de corrente disponível em +5V. Estas fontes permitem-no carregar o sistema completamente e provavelmente serão achadas em todas as configurações de desktops ou torre nas quais este tipo de expansão é esperado.

Placas mães podem consumir qualquer coisa entre 4 a 15 amperes ou mais do ramo de +5V para funcionarem. Dependendo de qual processador é instalado, o consumo pode ser maior. Como um exemplo, o processador AMD Athlon XP 3000+ (2.167GHz) consome acima de 74,3 watts de 1,65V que é provido através de reguladores de tensão instalados na placa mãe. Estes reguladores são alimentados pelo ramo de +5V na maioria das placas mães Socket A, assim, assumindo uma eficiência de 80% (típico) na conversão de potência no regulador, isto seria igual a consumir 18,57 amperes do ramo +5V. Isto, mais a potência consumida do resto da placa mãe, poria o consumo do ramo de +5V perto dos 24A a 30A máximos permitidos pelos conectores da fonte de alimentação.

Para comparação, a versão 3.06GHz do Pentium 4 consome 81,8 watts de 1,55V. A Intel decidiu sabiamente que os sistemas Pentium 4 consumiriam tanto que os reguladores de tensão baseados na placa mãe deveriam funcionar em +12V em vez de +5V. Novamente, assumindo uma eficiência de 80%, os reguladores requereriam 20,45 amperes se funcionando em +5V mas só 8,52 ampères se funcionando em +12V. Movendo os reguladores para +12V, é aliviada grandemente a carga nos +5V. Se sua placa mãe tiver o conector ATX12V, você pode ter certeza que o módulo regulador de tensão da CPU está funcionando a +12V e não a +5V.

Considerando que sistemas com dois ou mais processadores estão se tornando cada vez mais comuns, você poderia ter até 40 amperes de +5V (usando reguladores de tensão de +5V da CPU) ou até 16 amperes de +12V consumidos apenas pelos processadores. Um sistema de dois processadores que usa reguladores +5V quase excedem a potência máxima de 30A que os conectores principais e auxiliares ATX podem fornecer! Some a potência puxada pela placa mãe, placa de vídeo, memória, e drives de discos, e você verá que muitas poucas fontes de alimentação podem prover este tipo de corrente. Para estas aplicações, você deveria considerar somente fontes de alimentação de alta qualidade, fontes de alimentação de alta capacidade de um fabricante respeitável, como PC Power and Cooling.

Nestes cálculos, nos slots de bus são distribuidos a potência máxima em amperes, como mostrado na tabela abaixo.

Consumo Máximo de Corrente por Slot de Bus

Como você pode ver na tabela, os slots ISA são alimentados separadamente por 2,0 amperes de +5V e 0,175 amperes de +12V. Note que estas são características de consumo máximo; nem todas as placas consomem tudo isso. Se o slot tiver um conector de expansão VL-bus, é acrescentado uma alimentação de 2,0 amperes de +5V para o VL-bus.

Drives de unidades de disquetes podem variar em consumo de potência, mas a maioria dos drives mais novos de 3 1/2" tem motores que funcionam em +5V e também os circuitos lógicos. Estes drives normalmente consomem 1,0 ampere de +5V e não usam o ramo de +12V. drives de 5 1/4" usam motores padrão +12V que consomem aproximadamente 1,0 ampere. Estes drives também requerem aproximadamente 0,5 amperes de +5V para os circuitos lógicos. A maioria dos cooling fans consomem aproximadamente 0,1 amperes de +12V, o que é desprezível.

Discos rígidos típicos de 3 1/2" existentes hoje consomem aproximadamente 1 ampere de +12V para funcionar os motores e apenas aproximadamente 0,5 amperes de +5V para funcionar a parte lógica. Discos rígidos de 5 1/4" utilizam muito mais potência. Um disco rígido de 5 1/4" típico comsome 2,0 amperes de +12V e 1,0 ampere de +5V.
