INVERSOR DE TENSÃO COM O 555
Amplificadores operacionais são muito úteis. Mas uma de suas
principais desvantagens é a exigência de uma fonte simétrica.
Isto limita as suas aplicações seriamente em campos onde uma
fonte simétrica não está disponível ou não
é praticável.

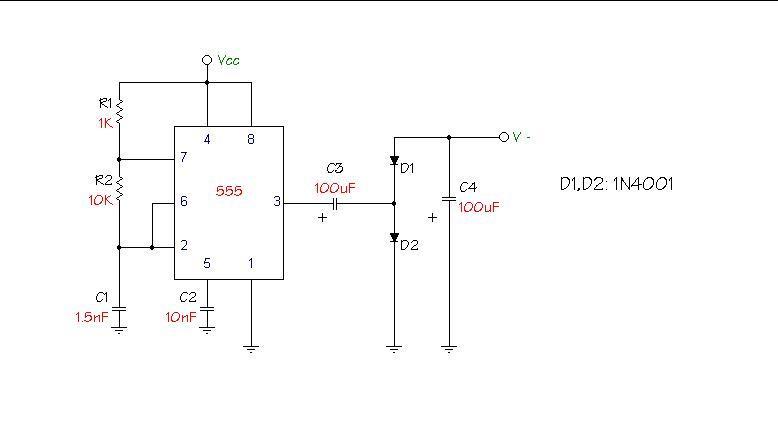

Este circuito resolve o problema até certo ponto. Provê uma tensão
negativa de uma única fonte positiva. Esta tensão negativa pode
ser usada junto com a fonte positiva para alimentar amplificadores operacionais
e outros circuitos que requerem uma fonte simétrica tal como o LCD.
A operação do circuito pode ser explicada como segue:
O 555 está operando como um multivibrador astável com uma freqüência
de cerca de 1kHz. Uma onda quadrada é obtida no pino 3 do CI. Quando
a saída for positiva, o capacitor C3 de 100uF carrega pelo diodo D2.
Quando a saída do pino 3 é 0V, o capacitor C3 descarrega pelo
diodo D1 e carrega o capacitor C4 de 100uF. A saída é obtida
através do capacitor C4 mostrado na figura.
Uma desvantagem deste circuito é seu limite de regulagem de tensão
e corrente. A corrente máxima que pode ser obtida deste circuito é
aproximadamente 20mA. Se você puxar mais corrente, a regulagem de tensão
será perdida.
Também a saída de tensão negativa será um pouco
menor que a fonte positiva devido às perdas nos diodos. Por exemplo
se a tensão de entrada é de +9V tensão de saída
será aproximadamente 7.5 V.
