第一部分： 用友U9硬件支持环境方案简介：

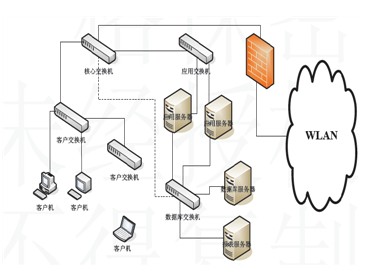

1、 网络拓扑图：

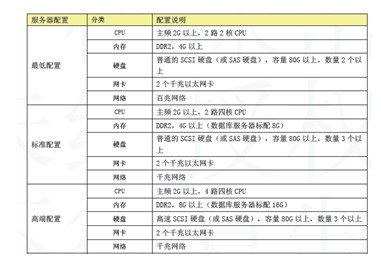

2、 硬件配置：



3、 软件配置：

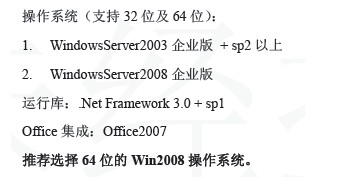

应用服务器配置：

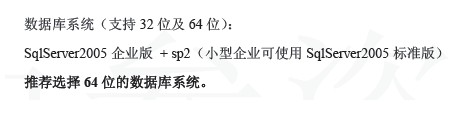

数据服务器配置：

4、方案描述

1、 硬件配置方案和说明。

应用服务器采用IBM3650m3，两颗2路四核CPU,主频2.0，内存8G，3块sas 146G硬盘应用raid5技术，双千兆网卡，双电源。与用友公司推荐的配置差别在于sas硬盘的容量和数量，以支持更加安全的raid5技术。Cpu部分主频部分与用友公司推荐相同，但采用双cpu架构，更大提高系统运算速度。数据服务器采用IBM3850m3，两颗4路四核CUP，主频2.13，内存32G，4块300G硬盘应用raid5技术和双机热备方案，双电源。与用友公司推荐的配置区别在于双机热备技术的采用，在一台数据服务器异常时候，另一台服务器能正常持续提供服务，并使用raid5技术，保持数据的安全性。双机热备软件采用RoseMirrorHA。当主服务器故障排除可以正常工作后，再通过软件进行主备服务器手动切换，即恢复原主服务器的工作。为保证数据不丢失，切换前进行数据校验和传递，即将备用服务器中的最新数据传递给主服务器再进行主备服务器切换，切换后备用服务器仍恢复到备用状态。

建议在方案中加入UPS电源连接，保证在突然断电的情况下，服务器持续运行10分钟，以采取补救措施。



第二部分 光纤接入方案介绍

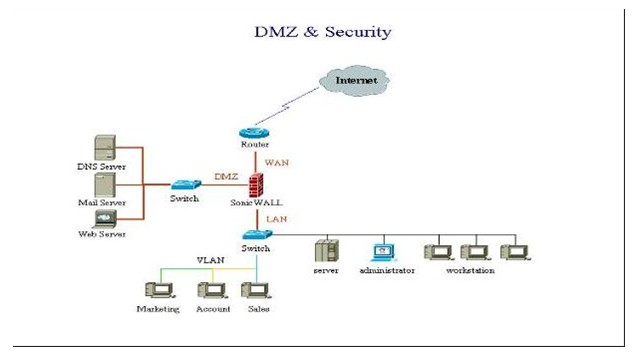

光纤网络拓扑图：

我们将使用光纤支持U9服务器群，使用一个光纤交换机作为核心。而公司原有的workgroup使用原有上网方式，以节约网络资源和成本。建议在后期IT改造中，采用vlan方案管理sever群和pc群。我们将在更多的相关整合方案中，帮助客户尽量避免重复采购，降低IT采购成本和IT管理成本.

光纤接入推荐6兆光纤接入，采用思科WS-C2960G-24TC-L交换机。适用于企业和分支机构网络，有助于提供增强LAN服务。Catalyst 2960系列具有集成安全特性，包括网络准入控制(NAC)、高级服务质量(QoS)和永续性，可为网络边缘提供智能服务。   包括一系列针对网络管理员所作的硬件改进，包括双介质(或有线)千兆以太网上行链路配置，允许网络管理员使用铜缆端口或光纤上行链路端口。另外，它包括一款24端口千兆以太网交换机，可加速网络中的桌面千兆位(GTTD)传输。

方案设计的更多意义在于，将来的报表服务器设立和集群方案，留有足够升级的空间。
