Messen
des Ladedrucks mit der MFA
Der
Ladedruck kann an einem Golf oder Corrado G60 über die MFA gemessen werden. Das
Fahrzeug muss dafür mit Motometer-Instrumenten ausgestattet sein. Dazu muss man
nur die unten angegebenen Schritte ausführen, so wird die MFA in den Messmodus
gebracht.
Bei anderen VW, AUDI oder SEAT Fahrzeugen ist es ähnlich.
- Motor aus
-
MFA-Wahlschalter auf 2 stellen
-
MFA-Abruftaster drücken, dabei Zündung an, und wieder aus machen,
danach Taster loslassen
-
MFA-Abruftaster erneut drücken, und Motor starten, Taster loslassen
-
MFA-Abruftaster 1 mal drücken, und der Ladedruck erscheint
Der Ladedruck kann nur unter Last gemessen werden. Am besten ist dies im 3. od.
4. Gang möglich. Bei 5.600 U/min, bzw. 5.800 liegt der Höchstwert im
Serienzustand. Allerdings sollte man bis ca. 6.000 U/min drehen, damit der höchstmögliche
Druck auch wirklich aufgebaut werden kann.
Zuvor unbedingt den Motor warmfahren, auf ca. 90 Grad C
Öltemperatur.
Es können wie nachstehend noch andere Funktionen im Messmodus ausgeführt
werden:
|
Anzahl
der Abruftaster Betätigungen
|
Funktionen im Meßmodus
|
|
0
|
Prüfsumme
der programmierten Bytes
|
|
1
|
Saugrohrunterdruck
im mbar = Ladedruck
|
|
2
|
Drehzahlanzeige
in 1/min
|
|
3
|
Momentanverbrauch
|
|
4
|
Impulse
des Geschwindigkeitsgebers
|
|
5
|
Öltemperatur
in Grad Celsius
|
|
6
|
Außentemperatur
in Grad Celsius
|
Die
Anzeigedauer von neuen Daten beträgt 0,5 bis 1,0 sec, für die Funktionen 1, 2,
3, 5 und 6.
Der Checkmodus wird aktiviert, wenn der Wahlschalter auf 1 gestellt wird.
Hier sind die Motorspezifische-Kennfelddaten zu sehen. Jedem Motor mit
unterschiedlichen Kennbuchstaben ist eine "persönliche" Datei
zugeordnet.
|
Checkmodus
Anzeige im Display
|
Motorkennbuchstaben
|
PG
|
PG
|
|
Anzahl
der Abruftaster
Betätigungen
|
|
|
Motorkennfeld-Code
|
0
|
026
|
032
|
|
Länderausführungs-Code
|
1
|
1*
|
1*
|
|
Wegdrehzahl
|
2
|
950**
|
950**
|
|
obere
Drehzahl-Grenze***
|
3
|
7418
|
7418
|
|
untere
Drehzahl-Grenze***
|
4
|
1175
|
1175
|
|
Schubabschaltung
(mbar)***
|
5
|
320
|
320
|
|
Segment-Test
|
6
|
Alle
7-Segmente der
4-stelligen-Anzeige leuchten
|
*
1 - alle Länder außer USA, Mexico und Großbritannien
3 - Großbritannien
4 - USA
7 - Mexico
** 950 - Rallye-Golf und alle Länder außer USA und Großbritannien
955 - USA und Großbritannien
1080 - Syncro (nicht Rallye-Golf)
*** Die angezeigten Zahlenwerte sind für die Beurteilung ohne Bedeutung.

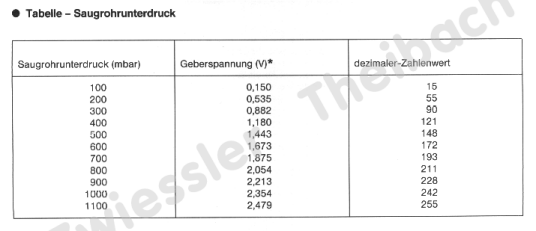

Hier gleich die Umrechungstabelle für VDO-Anzeigen
 |
