Guia para configuração do modem Parks Prestige 642 com autenticação no modem (Router PPPoA)

Neste tipo de configuração, a autenticação é feita pelo modem utilizando o protocolo PPPoA, dispensando a instalação de softwares para autênticação pelo computador.

A configuração deste modem pode ser feita no modo console, utlizando o HyperTerminal ou qualquer outra ferramenta similar, com os seguintes parâmetros:

* Conexão via COM1;
* 9600 bits por segundo;
* Nenhum controle de fluxo

Ou ainda via TELNET, neste caso seu computador deverá estar trabalhando na mesma faixa de endereçamento IP do modem, caso desconheça estas configurações clique aqui.



Acesso ao modem ADSL:

1º) - Caso prefira acessar o modem via HyperTerminal, conecte o cabo console (serial) no modem e no computador e execute a conexão criada confome os parâmetros acima. Para acessar via TELNET, basta ir até o botão INICIAR/EXECUTAR e digitar o comando seguido do IP do modem e dar Enter.

2º) - Surgirá uma tela de login, solicitando a digitação da senha. Digite 1234 e dê Enter.

Caso tenha chegado até aqui sem sucesso, verifique se o seu computador está trabalhando na mesma faixa de endereçamento IP do modem, ou se a senha cadastrada no modem é a padrão.

Pode ocorrer situações em que o IP do modem e ou a senha tenham sido alteradas. Neste caso você poderá resetar seu equipamento, que assumirá as configurações default. Para saber como resetar seu modem clique aqui.

3º) - Será visualizado o Menu Principal para configuração de seu modem Parks. Para acessar os sub-menus basta digitar o número correspondente e pressionar Enter. Para alteração dos parâmentros deve-se utilizar a Barra de Espaço e confirmar teclando Enter. Utilize ainda as setas "abaixo" e "acima" de seu teclado, para mover-se pela interface de configuração;

4º) - À partir do Menu Princial selecione a opção 1 (General Setup). Nesta tela devemos setar os seguintes parâmentros,

* System Name= (Campo descritivo)
* Location= (Campo descritivo)
* Contact Person's Name= (Campo descritivo)
* Route IP= Yes
* Route IPX= No
* Bridge= No

Após a seleção destes parâmentros digite Enter até o final,para que as alterações sejam gravada na memória do modem. Após a gravação o menu principal será apresentado;

5º) - De volta ao Menu Principal selecione a opção 3 (Ethernet Setup). Já neste sub-menu selecione a opção 2 (TCP/IP and DHCP Setup);

6º) - A configuração deste sub-menu (3.2), é opcional. Aqui você poderá ativar o DHCP, Setar DSN's, alterar IP, entre outras coisas mais. Para ativar o DHCP bastar selecionar o parâmentro Servidor e atribuir o IP inicial e o número de clientes que receberão os IPs. Caso queira que seu modem resolta domínios, sete à seguir os valores correspôndentes dos servidores de DNS . Esta opção é interessante quando utiliza-se em conjunto com o DHCP do modem, neste caso não há necessidade de configurar nenhum parâmentro para a conexão de rede, basta deixar que o computador receba o IP automaticamente. Para alterar o IP do modem e mascara de sub-rede digite os valores nos campos IP Address e IP Subnet Mask, correspondêntes;

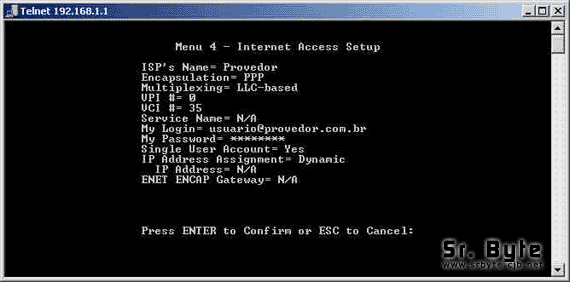

7º) - Para configuração do acesso a Internet, volte o Menu Principal e selecione a opção 4 ( Internet Access Setup) Os parâmentros àserem configurados são:

* ISP's Name= (Campo Descritivo)
* Encapsulation= PPP
* Multiplexing= LLC-based
* VPI e VCI: (Obtenha com sua operadora telefônica os valores à serem utilizados aqui)
* My Login / My Password= (Neste campos você digitará seu usuário e senha fornecidos pelo seu Provedor de Internet. No caso do login você deverá digitar no formato: usuá[email protected]
* Single User Account= Yes (Este parâmentro é analogo a função NAT, comumente encontrada em outros modem's/Router ADSL)
* IP Address Assignment= Dynamic

Lembre-se de digitar Enter até o final para que as alterações sejam gravada na memória do modem. Após a gravação o Menu Principal será apresentado;

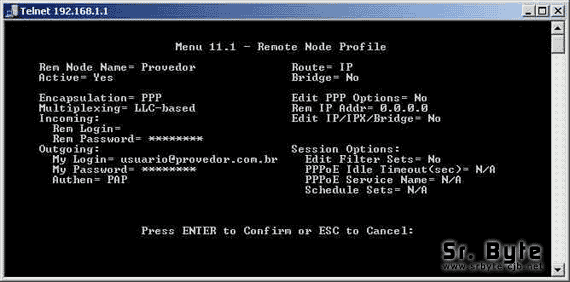

8º) - Devolta ao Menu principal, selecione o seb-menu 11 (Remote Node Setup) e à partir dele selecione a opção 1. Repare que ela esta descrita tal como você o fez no campo ISP's Name presente no sub-menu 4;

9º) - Neste sub-menu alguns parâmentro são repetidos, devemos neste caso nos atentar para os parâmetros abaixo:

* Authen= PAP
* Route= IP
* Bridge= No

Mais uma vez digite Enter até o final para que as alterações sejam gravada na memória do modem. Ao termino o Menu Principal será apresentado;

Se nada ocorreu de errado seu modem já está configurado, para encerrar o aplicativo de configuração digite "99" seguido de Enter.

Para confirmar o funcionamento de seu equipamento, vá até o prompt do MS-DOS e dê um PING em um IP ou domínio válido, ele deverá responder tal como a tela à seguir:

Para navegar normalmente, lembre-se de setar seu navegador WEB para acesso via rede. No Internet Explorer vá no menu Ferramentas e selecione Opções de Internet, na tela que abrir selecione a aba Conexões e marque a opção: Nunca discar uma conexão, posteriormente clique no botão Configurações da Lan e deixe todas as opcões desabilitadas. Finalmente de OK até retornar ao IE.
