Valentino79 PC
Configurazione:
Case : Thermaltake V2000A
sAlimentatore : Thermaltake Purepower 680W
Scheda Madre : DFI LanParty SLI-DR SKT 939
Cpu : AMD Athlon 64 4000+ SanDiego SKT 939
LiquidCooling : - Radiatore Air Freezer 100 DF
- Pompa New Jet 1200
- Serbatoio Autocostruito
- WaterBlock CPU Ybris K11
- WaterBlock Chipset L4E
Ram : 2GB 2x1024 TeamGroup Xtreem DDR 400 PC3200
HD : 2 x Western Digital Raptor 36,7GB 10.000 RPM 8MB Cache SATA, RAID 0
1 x Seagate Barracuda 7200.7 200GB 8MB Cache IDE
Scheda Video : 2 x 6800 GT Point of View 256 Mb in SLI
+ Dissipatori Ice Chameleon
Masterizzatori : Combo Liteon 52x32x52x 16x, Pioneer 110
Cassetto Estraibile HD : EnermaX UC-106TMFA
MONITOR : Samsung SyncMaster 913n 19" LCD
TASTIERA E MOUSE : Thermaltake Xaser A1806 Silver
CASSE : Creative 2.1 T3000
"INIZIANO I LAVORI"

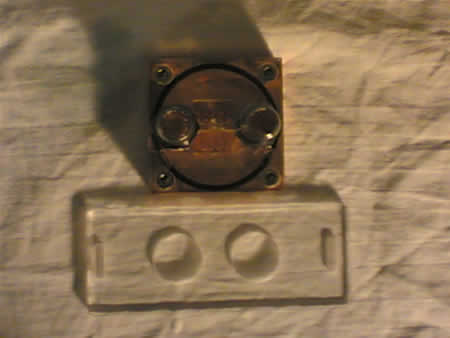

Come WaterBlock della CPU ho scelto l'ottimo K11 di casa Ybris, qui sotto potere vedere inoltre la Staffa di fissaggio realizzata artigianalmente in Plexiglass, precisa ed elegante.

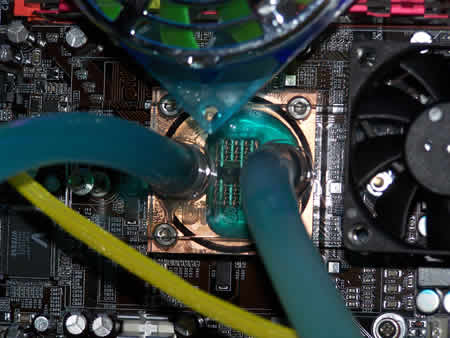

Ed ecco come risulta il tutto una volta montato sulla Scheda Madre, la Staffa trasparente consente di vedere il WaterBlock :

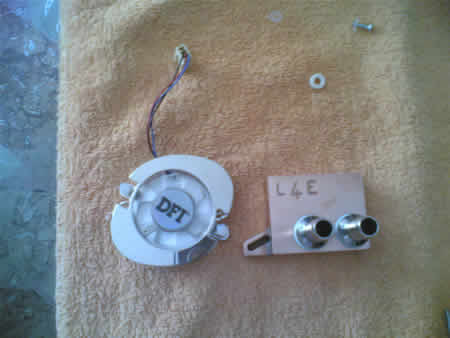

Per quanto riguarda il Chipset ho adottato il fantastico L4E (di cui ringrazio l'amico AMD4EVER) calza perfettamente sulla Mobo ed è la soluzione ideale per chi come me monta 2 VGA.

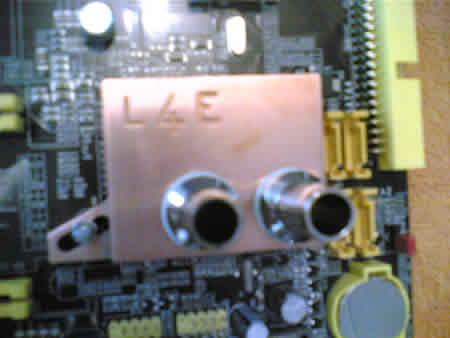

Eccolo montato :
PPer il Serbatoio ho utilizzato una Scatola per uso elettrico opportunamente modificata, l'importante in operazioni di questo tipo è l'utilizzo di appositi Collanti per evitare spiacevoli perdite che potrebbero causare danni IRREVERSIBILI, nel mio caso ho fissato le due parti della Scatola con un Collante "Tangit PVC-U".

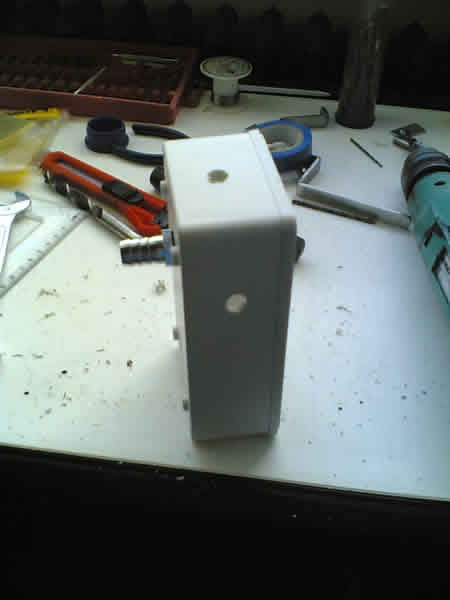

Eccolo in lavorazione :

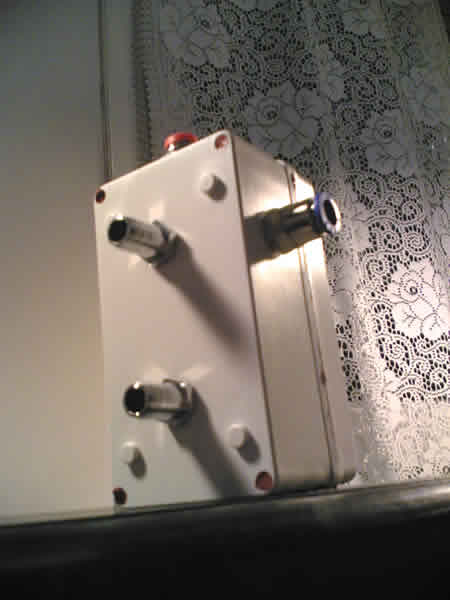

Il Serbatoio finito, i Bocchettoni frontali sono quelli di entrata ed uscita del Liquido, il Connettore a pressione superiore è Il tappo che serve al riempimento, mentre il Connettore a pressione presente sul lato destro l'ho utilizzato per l'inserimento di una Valvola Termostatica per il rilevamento della temperatura del Liquido :

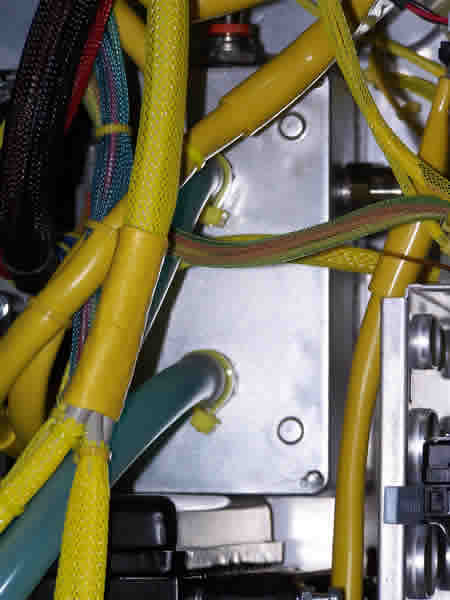

Ecco qui invece il Serbatoio verniciato e montato :

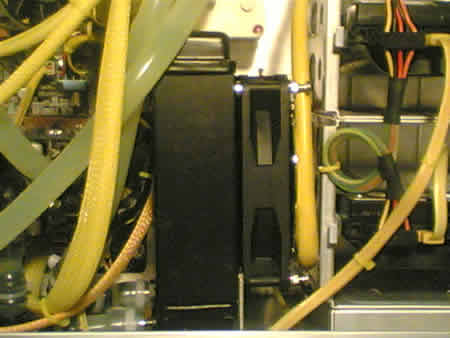

Volendo ottimizzare al massimo lo spazio il Radiatore l'ho alloggiato all'interno del Case tra gli HD e le VGA.

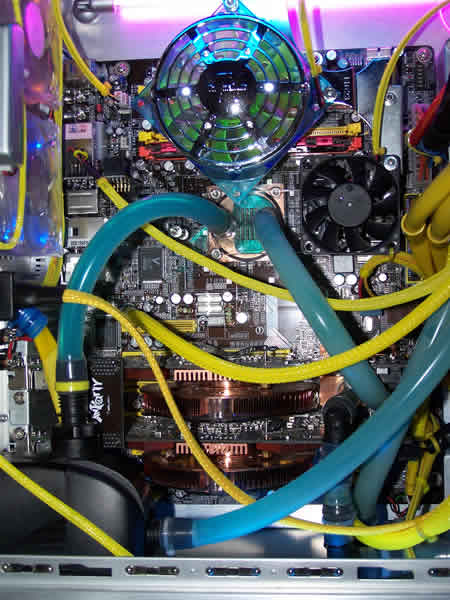

La Pompa l'ho sistemata davanti alle VGA, ho utilizzato un Relè inscatolato e posizionato soppra l'Alimentatore per l'accensione del sistema a Liquido con l'avvio del PC, come potete inoltre vedere qui sotto i 2 Ice Chameleon consentono il montaggio delle 2 Schede in SLI.

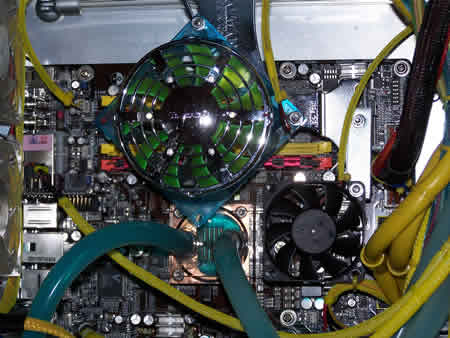

Dalla fotografia qui soppra potete inoltre notare il posizionamento di una Ventola da 90 soppra le RAM (Ufo Thermaltake) e una da 60 soppra i Mosfet, per la Staffa ho utilizzato la Zalman Fb123 modificata e fissata nella parte superiore del Case, in questo modo ho risolto qualsiasi problema di surriscaldamento qui il dettaglio :

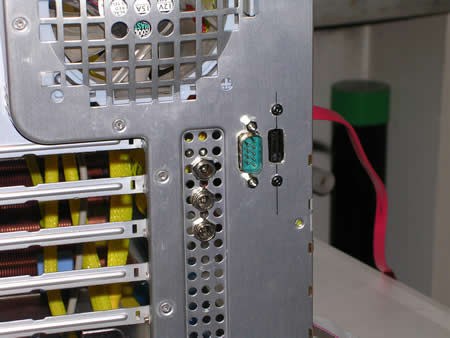

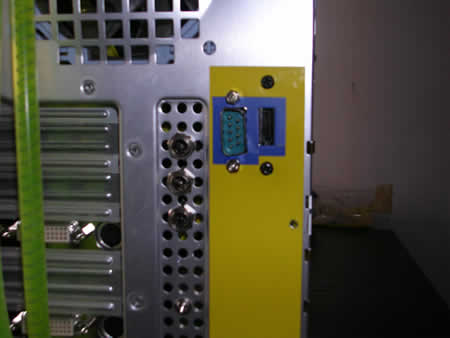

Nel retro del case ho sistemato 3 Connettori tondi di alimentazione uno da 5V e due da 12V, una porta seriale ed un Connettore SATA :
Ecco il tutto sistemato.

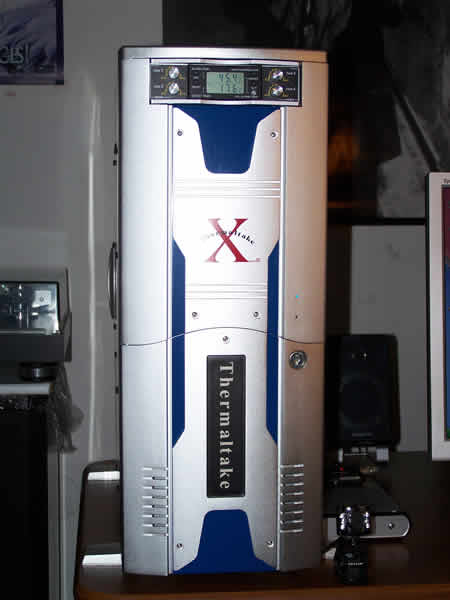

Nel fronte del Case sotto al Floppy Disk ho sistemato il Display del Termometro Digitale che visualizza la temperatura del Liquido (Sonda nel Serbatoio).

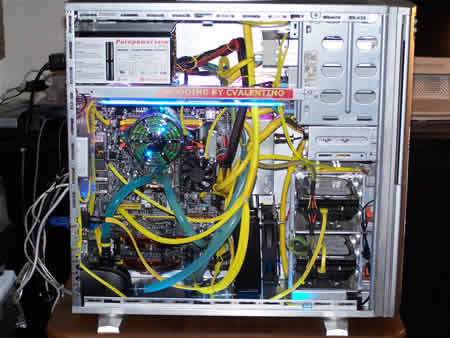

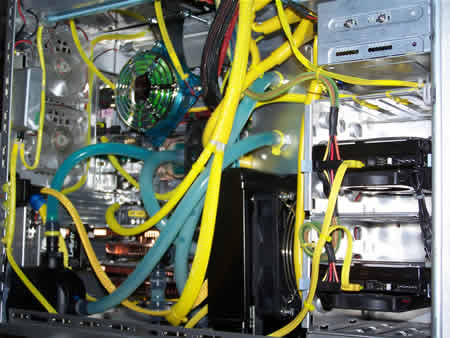

Per sistemare al meglio i collegamenti all'interno del Case ho utilizzato il Cable Sleeving Kit, Cavi IDE Rounded e Fascette a volontà, qui di seguito l'interno del PC, ho anche inserito 3 Neon (2 Blu 1 UV)per dare un po più di luce attivabili coi 2 pulsanti ai lati del Display :

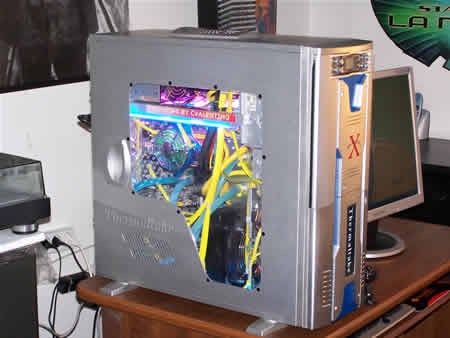

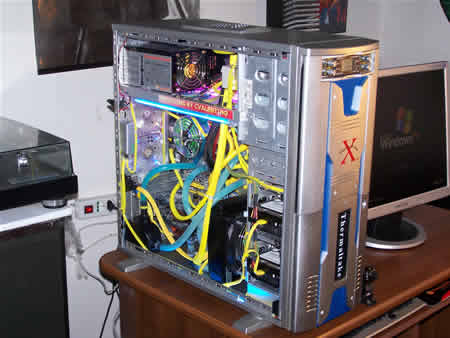

Il PC terminato :
Alla fine dei lavori credo di potermi ritenere soddisfatto, credo che il risultato sia di buon impatto, e tutte le modifiche apportate si sono dimostrate estremamente utili. Con questo un saluto a tutti, un grazie particolare a M-Power (sempre prezioso il suo aiuto) ed agli amici di TC che forniscono da sempre l'HW migliore. CIAO E ALLA PROSSIMA !!!!!
