Sonic surgery

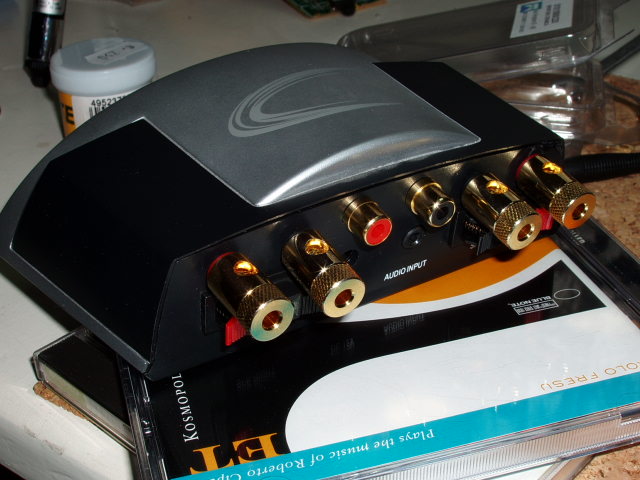

Quello sopra è il "posteriore" del nanerottolo in versione Abarth così come appare alla fine di tutte le modifiche.

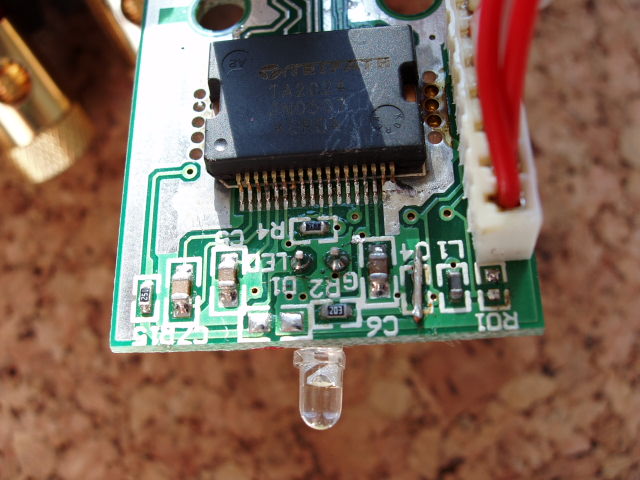

In piena fase chirurgica: notate il "bridge" su c4 effettuato con uno piccolo spezzone di cavetto solid core, r01 è stato tolto, si nota anche il nuovo led bianco ad alta luminosità.

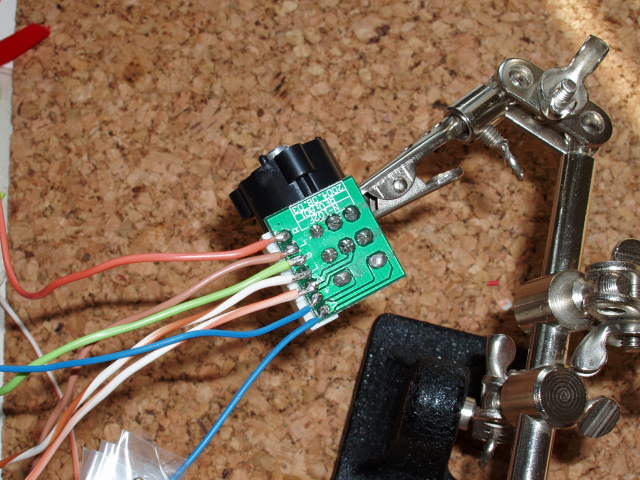

Questo è il potenziometro originale (che ho mantenuto) saldato alla sua scheda, ho disinserito il cavetto a 7 conduttori dal suo slot per non tagliarlo, e saldato i cavetti alle piazzole stagnate. Per chiarezza, i cavetti, dall'alto verso il basso sono:
positivo canale destro dalla sorgente al potenziometro
positivo canale sinistro dalla sorgente al potenziometro
massa
positivo canale sinistro dal potenziometro all'amplificatore
positivo canale destro dal dal potenziometro all'amplificatore
linea di alimentazione dal jack allo switch sul potenziometro
linea di alimentazione dal potenziometro alla scheda del t-amp

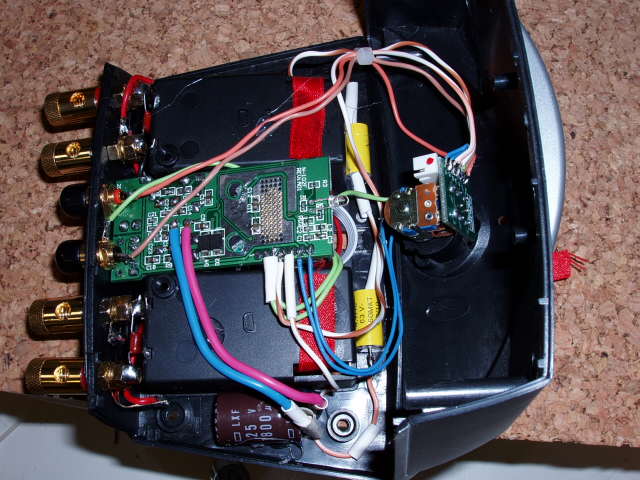

Si possono notare i bei connettori per il cavo di potenza che comunque ho dovuto accorciare per non bucare gli alloggiamenti delle batterie, i condensatori in parallelo alle uscite, sono quelli originali da 0,15 uf, sotto a questi connettori si intravedono ancora quelli originali che ho mantenuto, ovviamente scollegati. I due rca d'ingresso (ancora incappucciati), sono ahimè di scarsa fattura, infatti quelli buoni, internamente erano troppo larghi e avrebbero toccato la scheda. Dei cavi di grosso spessore, mettono in parallelo c10, da 330uf, al condensatore elettrolitico da 1800uf alloggiato a destra.

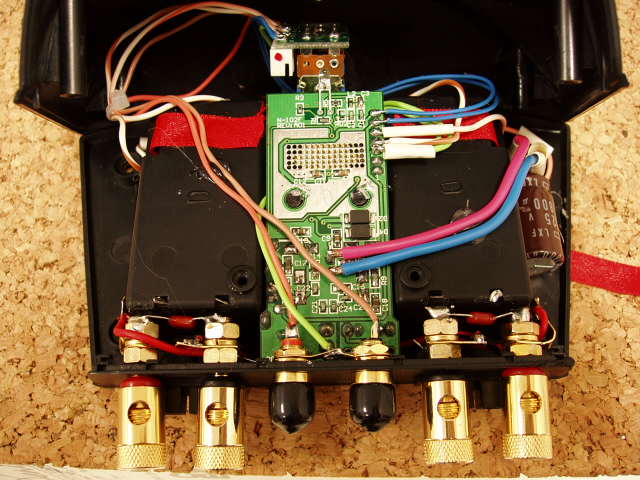

Qui si vedono i nuovi condensatori da 4,7uf (gialli) dello stadio d'entrata, che vanno a sostituire c3 c4 da 0,33uf.
Datemi i vostri suggerimenti! Contattatemi con il Guestbook
