A configuração da ferramenta Rational Test RealTime - RTRT baseou-se no User Guide disponibilizado em ftp://ftp.software.ibm.com/software/rational/docs/documentation/manuals/v2003.

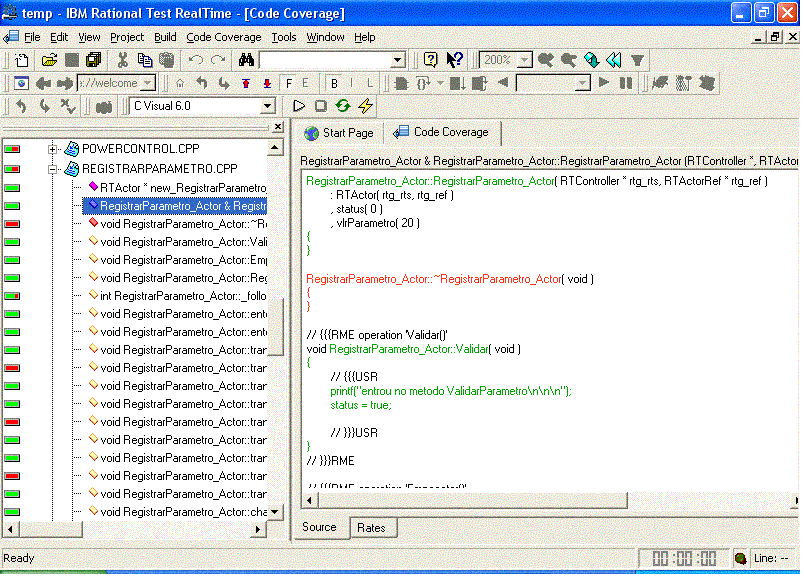

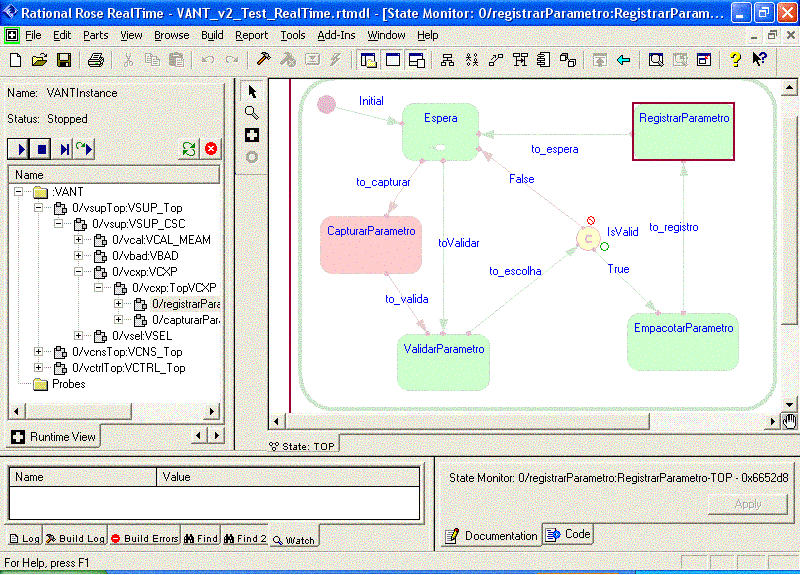

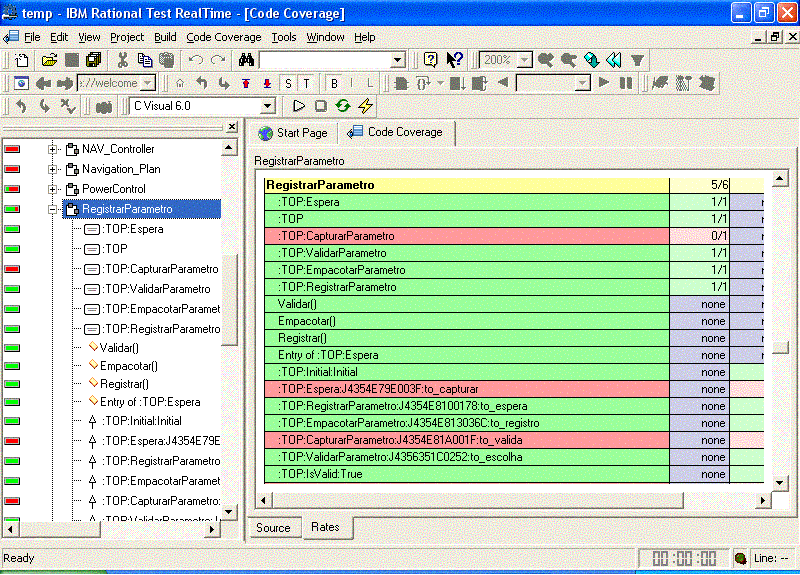

Após a configuração e construção do Teste de Cobertura, executou-se a aplicação para, efetivamente, se iniciar o teste, que abrangeu o modelo e o código. Para o código só é disponibilizada uma forma de visualização do resultado; para o modelo, duas formas, as quais são demonstradas abaixo:

O teste de cobertura propicia identificar as partes do código (functions, statement blocks) e do modelo (states, tansitions, statement blocks) que foram acionadas durante a execução do software. As cores verde, amarela e vermelha representam, respectivamente, as partes do código ou modelo que foram totalmente acionadas, que foram parcialmente acionadas e que não foram acionadas durante a execução do mesmo.

O teste de cobertura permite a obtenção de informações importantes, como os percentuais dos elementos que participam do código e do modelo. As figuras 4 e 5 apresentam tais informações.

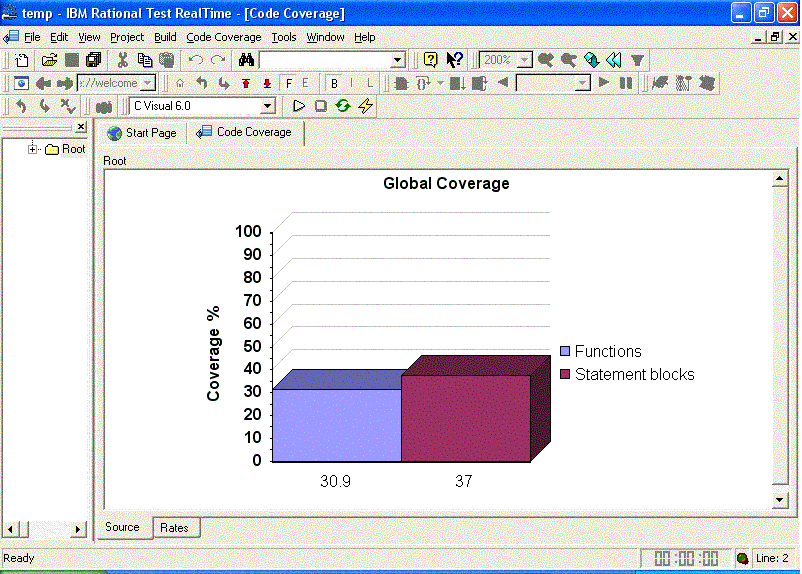

Figura 4 - Percentual dos elementos que compõem o código

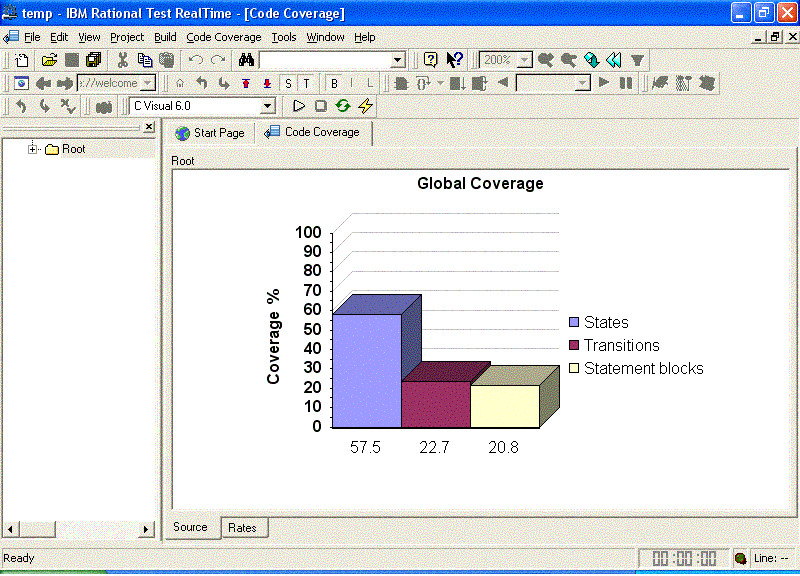

Figura 5 - Percentual dos elementos que compõem o modelo

Ao concluir a presente avaliação, percebe-se que a utilização desta ferramenta CASE exige dedicação para propiciar o uso correto e eficaz, não obstante seu fácil manuseio.

A análise dos resultados dos relatórios é um ponto importante e deve ser melhor estudada.

Apesar da Ferramente Rational Test RealTime disponibilizar as funcionalidades do Quantify, Purify e Pure Coverage, apenas o Pure Coverage foi utilizado neste teste.

Ao analisar o relatório, percebe-se que alguns eventos e suas transições e, conseqüentemente, o código referente a USC-VCXP, não foram acionados durante a execução do ICSC-VANT, devendo ser motivo de análise pelo responsável por seu desenvolvimento.
