C64 Ersatz PLA auf 27C512 Eprom Basis

Von Joachim Nemetz (Jogi)

Wenn der C64 (Ur-Modell Bj. 82-84) den Geist aufgibt ist zu 90% die PLA platt. Der Baustein hat die Bezeichnung 906114, bzw. 82S100. Abhilfe schafft die "Bastel-PLA" die aus einer Adapterplatine und einem 64K EPROM besteht.

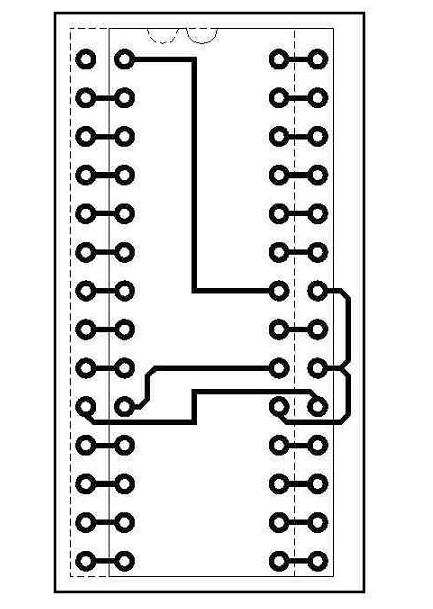

Benötigt wird dazu ein Eprom 27C512-45ns wobei bei mir 120ns, 150ns, 200ns und 255ns ohne sichtbare Probleme liefen im C64 wie auch im 8296 + 8296-D also einfach Testen, eine Adapterplatine oder ein freiverlöteter Adaptersockel und natürlich die passenden Daten 27512.zip.

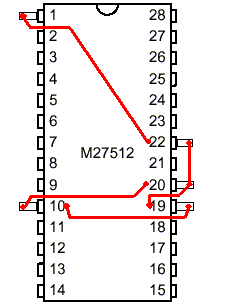

Bild der Verbindungen:

Das sollte sich auch 'fliegend' mit Zwischensockel aufbauen lassen:

Dazu folgende Erklärungen:

In den Sockel des C64 Boards kommt ein Zwischensockel (normaler IC DIL28 Sockel). An den PIN's: 10, 19, 20, 22 wird ein isoliertes Kabel/Litze angelötet, sodaß man das andere Ende dann später an die abgebogenen Kontakte des 27512 Eproms löten kann. Dann kommt das programmierte! 27512 Eprom auf den Zwischensockel, wobei am Eprom die Pin's: 1, 10, 19, 20, 22 zur Seite gebogen werden, sodaß sie keinen Kontakt mit dem Zwischensockel haben! Dann werden verbunden:
Zwischensockel <-> Eprom
10 <-> 19
19 <-> 20+22
20 <-> 10
22 <-> 1

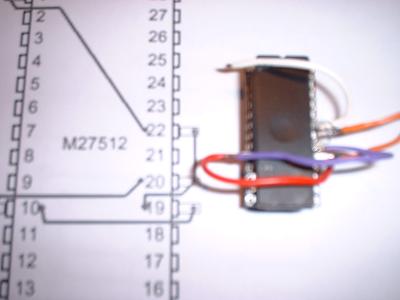

Hier ein Aufbau.

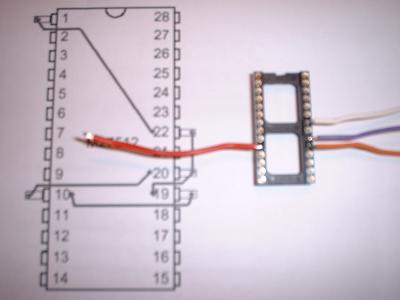

1. Vier Kabel ca. 5cm am Präzisionssockel anlöten an Pin: 10, 19, 20, 22.

2. Dann ein 27C512 mit den korrekten Daten brennen.
Dann PIN 1, 10, 19, 20, 22 abbiegen, sodaß sie keinen Kontakt zum Sockel haben!.

3. Die 4 Kabel wie oben ausgeführt mit dem Eprom-Pins verbinden:
Sockel -> Eprom
10 -> 9
19 -> 20+22
20 -> 10
22 -> 1
