LOS ATRACTORES EXTRAÑOS

Autor: Diego Alonso Tabares

[email protected]

E.T.S.I. Aeronáuticos, Universidad Politécnica de Madrid

Para la asignatura de libre elección: Fractales en la red

Mayo 2002

Aquí encontraréis los atractores extraños (también se les llama caóticos) más conocidos y una breve descripción de cada uno de ellos. Esta página está hecha con MAPLE 7 así que si os la bajáis podréis cambiar los parámetros, las iteraciones (mientras lo genera tarda su tiempo), jugar y mover las animaciones en 3D en tiempo real.... Si tenéis alguna sugerencia, duda, corrección o lo que sea escribidme al correo de arriba. Espero que os guste.

ATRACTOR DE LORENZ

• El atractor de Lorenz es la representación de un sistema de ecuaciones diferenciales autónomo (no depende explícitamente del tiempo), un sistema dinámico, que en principio su autor lo propuso para tratar de comprender los fenómenos meteorológicos. Se encontró con que a pesar de que los valores generados nunca se repiten y de que las condiciones iniciales pueden hacer variar completamente los valores generados.(de ahí su nombre de atractor extraño o caótico, y también que los que predicen el tiempo se equivoquen tanto), el atractor toma una forma única y parece conservar cierto orden, sus infinitas trayectorias nunca se cortan (pues eso implicaría que entraríamos en un ciclo periódico en un sistema autónomo), y también podemos comprobar cómo este objeto presenta la autosimilitud característica de los fractales. Esta extrema sensibilidad a las condiciones iniciales fue lo que originó la frase del llamado Efecto Mariposa: "...el aleteo de una mariposa en Australia sería suficiente para provocar un tornado en Tejas..."


Conviene señalar que las condiciones necesarias para que exista caos en un sistema de ecuaciones diferenciales autónomo son: deben haber al menos tres ecuaciones diferenciales y al menos tres variables y al menos alguna no linealidad.

El modelo atmosférico que utilizó Lorenz consiste en una atmósfera bidimensional rectangular, cuyo extremo inferior está a una temperatura mayor que el superior. De esta manera el aire caliente subirá y el aire frío bajará creándose corrientes que harán un intercambio de calor por convección.

Las ecuaciones que describen este proceso son:

dx/dt = s(y-x)
dy/dt = rx - y - xz
dz/dt = xy - bz

En donde las variables, que únicamente dependen del tiempo son:

"x" representa el flujo convectivo
"y" es la distribución de temperaturas horizontal

"z" es la distribución de temperaturas vertical

Además tenemos de los tres parámetros que intervienen en las ecuaciones:

"s" cociente entre la viscosidad y la conductividad térmica
"r" la diferencia de temperaturas entre la capas inferior y superior

"b" el cociente entre la altura y el ancho de nuestro rectángulo

> restart;with(DEtools): with(plots):

Warning, the name changecoords has been redefined

> s:=10: r:=28 :b:=8/3 :

> Lorenzeq := [ diff(x(t),t) = s*(y(t)-x(t)),
diff(y(t),t) = r*x(t) - y(t) -x(t)*z(t),
diff(z(t),t) = x(t)*y(t) - b*z(t) ]:

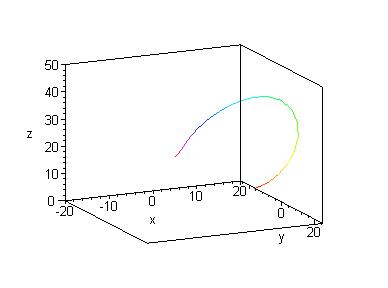

> display(
[seq(
DEplot3d(Lorenzeq, {x(t),y(t),z(t)}, t=0..i/2,
[[x(0)=10, y(0)=10, z(0)=10]],
x =-20..20, y=-25..25,z=0..50,
stepsize=0.02, linecolour= sin(t*Pi/3),
thickness=1, orientation = [-110,71]),
i=1..40)
],
insequence=true);

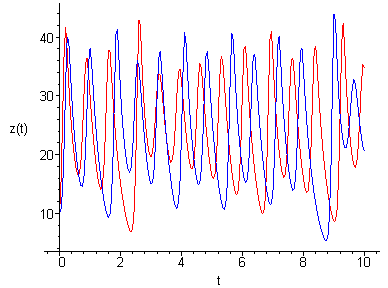

• Comprobemos ahora la sensibilidad a las condiciones iniciales antes mencionada. Variemos en una centésima el valor de una sola de las tres variables. Y veamos el resultado, parece que las cosas cambian bastante........

> ci1:=DEplot(Lorenzeq,[x(t),y(t),z(t)],t=0..10,[[x(0)=10,y(0)=10,z(0)=10]],scene=[t,z(t)],stepsize=0.05,thickness=1,linecolor=red):

> ci2:=DEplot(Lorenzeq,[x(t),y(t),z(t)],t=0..10,[[x(0)=10,y(0)=1, z(0)=10.01]],scene=[t,z(t)],stepsize=0.05,thickness=1,linecolor=blue):

> display({ci1,ci2});

ATRACTOR DE RöSSLER

• Este atractor no difiere mucho del de Lorenz, es un poco más sencillo (sólo tiene un término no lineal), lo descubrió Otto Rössler al estudiar las oscilaciones en las reacciones químicas, llegando a dar un modelo que tenía un comportamiento caótico para ciertos valores de los parámetros.

dx/dt = -y – z
dy/dt = x + ay
dz/dt = b + xz – cz

x(t), y(t), z(t) son las variables espaciales, función del tiempo (variable independiente); a, b, c son parámetros de la reacción, para que se presente el caso de atractor caótico debe ser c>5.

> restart; with(DEtools): with(plots):

Warning, the name changecoords has been redefined

> Rosslereq := [ diff(x(t),t) = -y(t)-z(t),
diff(y(t),t) = x(t) +a*y(t),
diff(z(t),t) = b-c*z(t)+x(t)*z(t)]:

> a:=0.2: b:=0.4: c:=7:

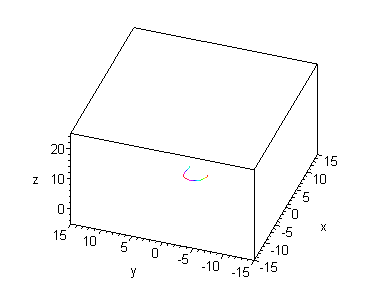

> DEplot3d(Rosslereq, {x(t),y(t),z(t)}, t=0..300, [[x(0)=1, y(0)=1,z(0)= 1]],stepsize=.1, x = -15..15, y=-12..12,z= -5..25, linecolour=sin(t*Pi/3),thickness = 1, orientation = [-40,80], title=`Atractor de Rössler`);

> display(
[seq(
DEplot3d(Rosslereq, {x(t),y(t),z(t)}, t=0..4*i,
[[x(0)=1, y(0)=1, z(0)=1]],
x =-15..15, y=-15..15,z=-5..25,
stepsize=0.1, linecolour= sin(t*Pi/3),
thickness=1, orientation = [-110,71]),
i=1..50) ],insequence=true);

>

ATRACTOR DE CHUA

• Este atractor representa el comportamiento de un circuito no muy complicado: dos ramas en paralelo (resistencia e inductancia en una; un condensador en la otra) unidas mediante una resitencia en serie a otras dos ramas más (un condensador en una rama y en la otra un diodo chua).

> restart;with(DEtools): with(plots):

Warning, the name changecoords has been redefined

• Aplicándole las leyes de Kirchoff al circuito y adimensionalizando, las ecuaciones quedan:

> edo1:=diff(x(t),t)=a*(y(t)-x(t)-g(x));

> edo2:=diff(y(t),t)=x(t)-y(t)+z(t);

> edo3:=diff(z(t),t)=-b*y(t);

• Las variables adimensionales x(t), y(t) corresponden a la diferencia de potencial entre las placas de los dos condensadores respectivamente, z(t) es la corriente que pasa por la bobina. Además: a,b,c,d son parámetros adimensionalizados que representan a los componentes del circuito, que les daremos los valores:

> a:=15.6:b:=25.58:c:=-5/7:d:=-8/7:

> g:=x->(c*x(t)+0.5*(d-c)*(abs(x(t)+1)-abs(x(t)-1))):

• La función g(x) representa el diodo Chua (el responsable de la no linealidad del circuito), que tiene la siguiente curva intensidad-voltaje:

> plot(g(x),x=-3..3,title=`Curva del Diodo Chua`);

> Chuaeq:=[edo1,edo2,edo3]:

• Ahora podemos representar este atractor caótico, que es un sistema autónomo de tres ecuaciones diferenciales ordinarias no lineales. La velocidad de la evolución de las variables es muy rápida :

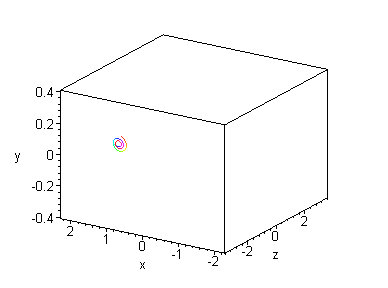

> display(
[seq(
DEplot3d(Chuaeq, {x(t),y(t),z(t)}, t=0..4*i,
[[x(0)=1.6, y(0)=0, z(0)=-1.6]],
stepsize=0.01, linecolour= sin(t*Pi/3),
thickness=1, orientation = [-110,71]),
i=1..30) ],insequence=true);

>

ATRACTOR DE DUFFING

• Este atractor aparece al modelar una viga fina y elástica, cuyo extremo superior está empotrado en una marco rígido que se mueve de forma armónica, y cuyo extremo inferior está entre dos imanes.

La ecuación diferencial del oscilador de Duffing es:

x"(t) = x(t)* (k - x(t)^2) - s*x'(t) + A*cos(wt)

En la que x(t) representa la coordenada x del extremo inferior de la barra, quedando totalmente definido al ser su movimiento longitudinal. Si transformamos la ecuación del oscilador en un sistema de primer orden queda:

dx/dt = y(t)

dy/dt = x (k-x^2) +A cos(wt) - sy

Tenemos cuatro parámetros:

w : frecuencia de la pulsación del extremo superior

A : amplitud del movimiento armónico del extremo superior

k : rigidez de la barra

s : parámetro relacionado con la atracción magnética de la barra

> restart;with(DEtools): with(plots):

Warning, the name changecoords has been redefined

> A:=0.4 :s:=0.25 :w:=1: k:=1:

> DuffingEq := [ diff(x(t),t) = y(t),
diff(y(t),t) = x(t)*(k-x(t)^2)+A*cos(w*t)-s*y(t)]:

> dibuatrac := proc(n)

> local j,imagen;

> global lore;

> for j from 1 to n do

> lore[j]:=DEplot(DuffingEq, {x(t),y(t)}, t=0..2*j, [[x(0)=-1, y(0)=-0.5]],stepsize=.05, x= -2..2, y=-2..2, linecolour=sin(t*Pi/3),thickness = 1, title=`Atractor de Duffing`);

> display(lore[j]);

> end do;

> imagen:=j->

> display(lore[j]):

> display(seq(imagen(j),j=1..n),insequence=true);

> end proc:

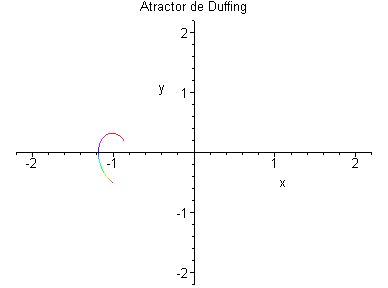

• Representaremos ahora el mapa de fases, posición contra velocidad, de la trayectoria del extremo inferior de nuestra viga, el atractor de Duffing. Nótese que este sistema es el único de los aquí presentados que tiene una dependencia explícita con el tiempo, es un sistema no autónomo y por tanto sus trayectorias pueden cruzarse y no entrar en un ciclo periódico.

> dibuatrac(50);

>
