Sungho 控制開關組件 Control Units



圓形平頭扲手
Push Button		 冬菇型緊急扲手
Emergency Push Button		 選擇扭制
Selector		 扲手連火牛指示燈
Lamp Push Button		 扭制
CAM Switch
   圓形平頭扲手
Push Button		 型號 工作觸點 按鈕顏色 訂貨編號
Ø 25mm PR-25B系列
 		PR-25B-1R 1a + 1b 紅 9020-0001
PR-25B-1Y 黃 9020-0002
PR-25B-1BU 藍 9020-0003
PR-25B-1G 綠 9020-0006
PR-25B-2R 2a + 2b 紅 9020-0007
PR-25B-2Y 黃 9020-0008
PR-25B-2BU 藍 9020-0009
PR-25B-2G 綠 9020-0012
Ø 30mm PR-30B系列
 		PR-30B-1R 1a + 1b 紅 9020-0013
PR-30B-1Y 黃 9020-0014
PR-30B-1BU 藍 9020-0015
PR-30B-1G 綠 9020-0018
PR-30B-2R 2a + 2b 紅 9020-0019
PR-30B-2Y 黃 9020-0020
PR-30B-2BU 藍 9020-0021
PR-30B-2G 綠 9020-0024
Ø 22mm PGF-F系列
 		PGF-F10R 1a 紅 9020-0150
PGF-F10Y 黃 9020-0151
PGF-F10BU 藍 9020-0152
PGF-F10BL 黑 9020-0154
PGF-F10G 綠 9020-0155
PGF-F20R 1b 紅 9020-0156
PGF-F20Y 黃 9020-0157
PGF-F20BU 藍 9020-0158
PGF-F20G 綠 9020-0161
PGF-F12R 1a + 1b 紅 9020-0162
PGF-F12Y 黃 9020-0163
PGF-F12BU 藍 9020-0164
PGF-F12G 綠 9020-0167
PGF-F11R 2a 紅 9020-0168
PGF-F11Y 黃 9020-0169
PGF-F11BU 藍 9020-0170
PGF-F11G 綠 9020-0173
PGF-F22R 2b 紅 9020-0174
PGF-F22Y 黃 9020-0175
PGF-F22BU 藍 9020-0176
PGF-F22G 綠 9020-0179

Ø 22mm PGX-F系列

無字樣

 1a 紅 -
黃 -
綠 -
1b 紅 -
黃 -
綠 -
1a +1b 紅 -
黃 -
綠 -
2a 紅 -
黃 -
綠 -
2b 紅 -
黃 -
綠 -

Ø 22mm PGX-FW系列

有字樣

 1a 紅 -
黃 -
綠 -
1b 紅 -
黃 -
綠 -
1a +1b 紅 -
黃 -
綠 -
2a 紅 -
黃 -
綠 -
2b 紅 -
黃 -
綠 -
冬菇型緊急扲手
Emergency Push Button		 型號 工作觸點 按鈕顏色 訂貨編號
Ø 25mm PR-25E系列
 		PR-25E-1R 1a + 1b 紅 9020-0105
PR-25E-1G 綠 9020-0110
PR-25E-2R 2a + 2b 紅 9020-0111
PR-25E-2G 綠 9020-0116
Ø 30mm PR-30E系列
 		PR-30E-1R 1a + 1b 紅 9020-0117
PR-30E-1G 綠 9020-0122
PR-30E-2R 2a + 2b 紅 9020-0123
PR-30E-2G 綠 9020-0128
Ø 22mm PGE-B系列
 		PGE-4B10R 1a 紅 9020-0540
PGE-4B10G 綠 9020-0543
PGE-4B20R 1b 紅 9020-0544
PGE-4B20G 綠 9020-0547
PGE-4B12R 1a + 1b 紅 9020-0548
PGE-4B12G 綠 9020-0551
PGE-4B11R 2a 紅 9020-0552
PGE-4B11G 綠 9020-0555
PGE-4B22R 2b 紅 9020-0556
PGE-4B22G 綠 9020-0559
Ø 22mm PGE-R系列
 		PGE-4R10R 1a 紅 9020-0560
PGE-4R20R 1b 紅 9020-0564
PGE-4R12R 1a + 1b 紅 9020-0568
PGE-4R11R 2a 紅 9020-0572
PGE-4R22R 2b 紅 9020-0576
選擇扭制 Selector 型號 段數 工作觸點 按鈕顏色 訂貨編號
Ø 25mm PR-25S系列
 PR-25S2-1 2段扭制

(開-關)

 1a + 1b 黑 9020-0129
PR-25S2-2 黑 9020-0130
PR-25S3-1 3段扭制

(開-關-開)

 2a + 2b 黑 9020-0131
PR-25S3-2 黑 9020-0132
Ø 30mm PR-30S系列
 PR-30S2-1 2段扭制

(開-關)

 1a + 1b 黑 9020-0133
PR-30S2-2 黑 9020-0134
PR-30S3-1 3段扭制

(開-關-開)

 2a + 2b 黑 9020-0135
PR-30S3-2 黑 9020-0136
Ø 22mm PGS-S系列
 PGS-S210 2段扭制

(開-關)

  1a 黑 9020-0580
PGS-S220 1b 黑 9020-0581
PGS-S212 1a + 1b 黑 9020-0582
PGS-S211  2a 黑 9020-0583
PGS-S222 2b 黑 9020-0584
PGS-S310 3段扭制

(開-關-開)

 1a 黑 9020-0585
PGS-S320 1b 黑 9020-0586
PGS-S312 1a + 1b 黑 9020-0587
PGS-S311 2a 黑 9020-0588
PGS-S322 2b 黑 9020-0589
扲手連火牛指示燈
 Lamp Push Button		 型號 工作觸點 按鈕顏色 訂貨編號
Ø 25mm PR-25L系列
 PR-25L-2R 1a + 1b 紅 9020-0030
PR-25L-2Y 黃 9020-0031
PR-25L-2BU 藍 9020-0032
PR-25L-2W 白 9020-0033
PR-25L-2G 綠 9020-0034
Ø 30mm PR-30L系列
 PR-30L-2R 1a + 1b 紅 9020-0050
PR-30L-2Y 黃 9020-0051
PR-30L-2BU 藍 9020-0052
PR-30L-2W 白 9020-0053
PR-30L-2G 綠 9020-0054
扲手連火牛指示燈
 Lamp Push Button		 型號 工作觸點 按鈕顏色 訂貨編號
Ø 22mm PGX-G (AC220)系列
 PGX-G10A2R 1a 紅 -
PGX-G10A2Y 黃 -
PGX-G10A2BU 藍 -
PGX-G10A2W 白 -
PGX-G10A2G 綠 -
PGX-G20A2R 1b 紅 -
PGX-G20A2Y 黃 -
PGX-G20A2BU 藍 -
PGX-G20A2W 白 -
PGX-G20A2G 綠 -
PGX-G12A2R 1a + 1b 紅 9020-0345
PGX-G12A2Y 黃 9020-0346
PGX-G12A2BU 藍 9020-0347
PGX-G12A2W 白 9020-0348
PGX-G12A2G 綠 9020-0349
PGX-G11A2R 2a 紅 -
PGX-G11A2Y 黃 -
PGX-G11A2BU 藍 -
PGX-G11A2W 白 -
PGX-G11A2G 綠 -
PGX-G22A2R 2b 紅 -
PGX-G22A2Y 黃 -
PGX-G22A2BU 藍 -
PGX-G22A2W 白 -
PGX-G22A2G 綠 -

面蓋顏色 及 扭制形狀

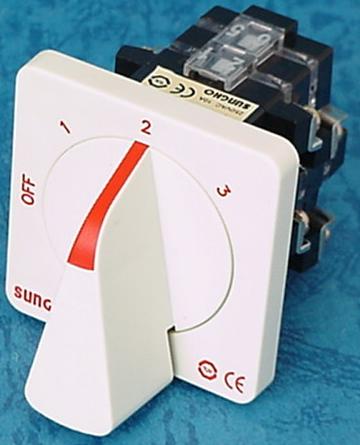

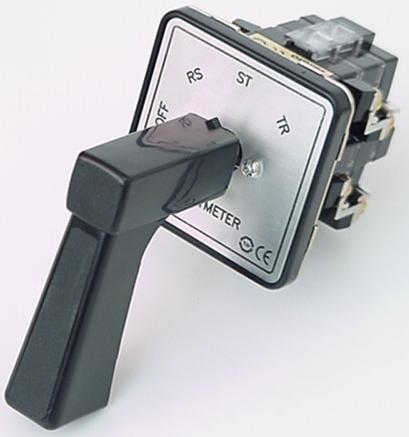

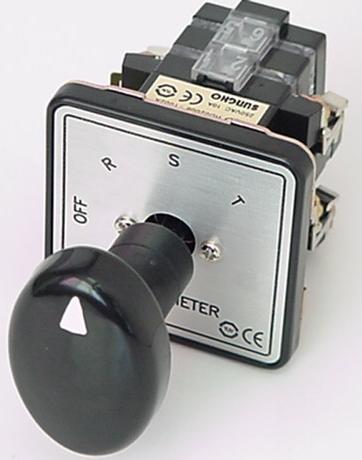

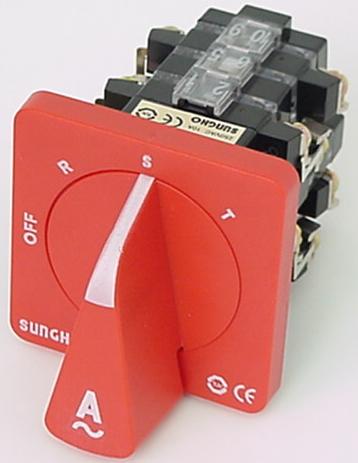

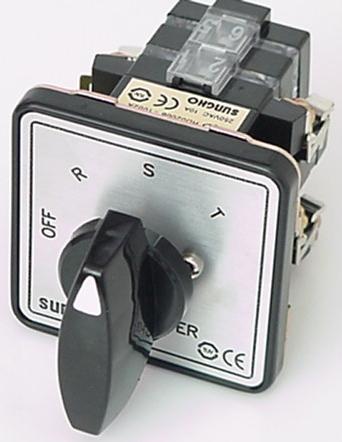

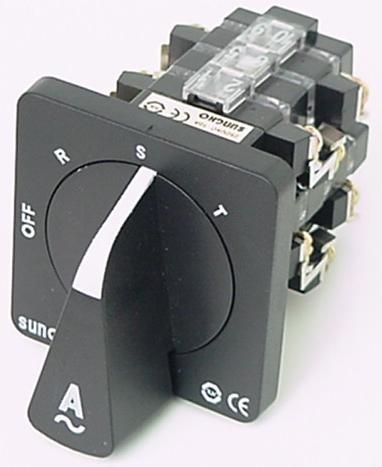

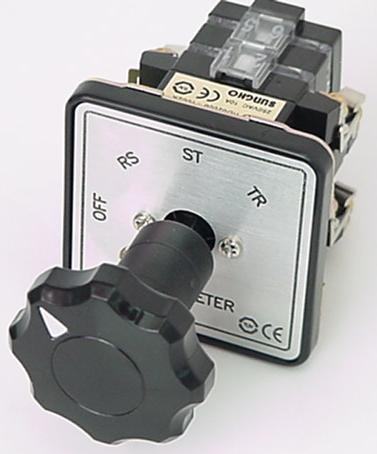

   SHCS-ETR (紅)     SHCS-ETW (白)      SHCS-ETB (黑)       SHCS-SHB (灰)       SHCS-SRB (灰)      SHCS-SEB (灰)


型號 簡介 接線圖

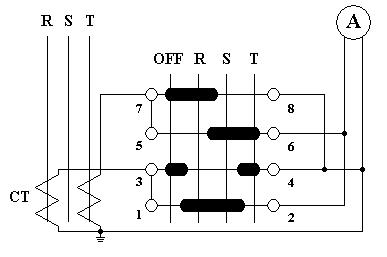

A332 3Ø 3W 2CT 請按這裡

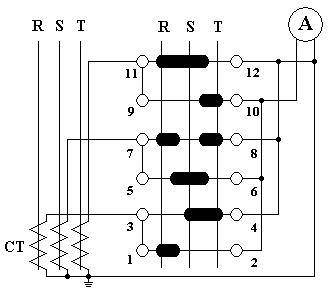

A333 3Ø 3W 3CT 請按這裡

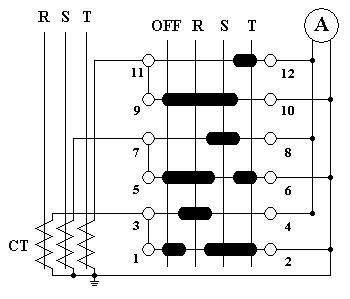

A343 3Ø 4W 3CT 請按這裡

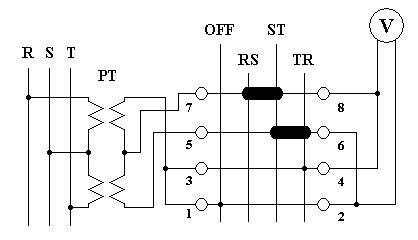

V332 3Ø 3W 2PT 請按這裡

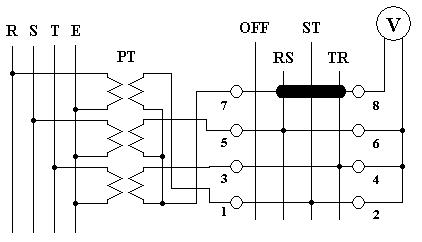

V333 3Ø 3W 3PT 請按這裡

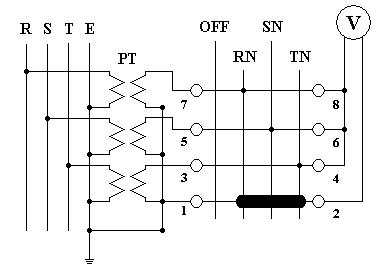

V343 3Ø 4W 3PT 請按這裡

面蓋顏色 及 扭制形狀

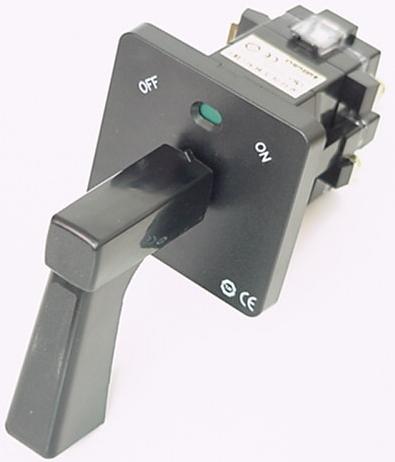

        CS (Black)                                     SHCS-SSB-CSP (灰)

型號 接線圖
CS 請按這裡
