簡易電子裝置製作
一、防盜器

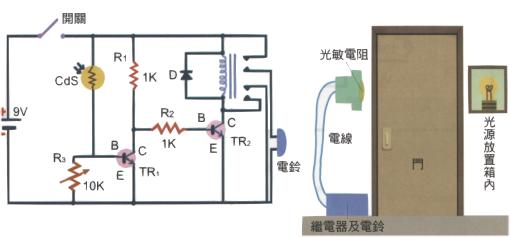

防盜器可依據下圖的方法裝置，當有盜賊行經光敏電阻與燈箱之間，電路便會接通，電鈴發出聲音。若你要設多點，可以並聯方式
防盜器的零件表
| 名稱 | 代號 | 規格 | 數量 | 名稱 | 代號 | 規格 | 數量 |
| 電阻 | R1、R2 | 1K毆姆 | 2 | 繼電器 | 6V | 1 | |
| 電晶體 | TR1 | 2SC372 | 1 | 光敏電阻 | CdS | 1 | |
| TR2 | 2N3053或2N3563 | 1 | 電鈴 | 9V | 1 | ||
| 二極體 | D | 1N4001 | 1 | 電池及連接線 | 9V | 1 | |
| 可變電阻 | R3 | 10K毆姆 | 1 | 印刷電路板 | 1 | ||
| 電路開關 | SW | 1 |
|
|
|
|
二、電子蠟燭
電子蠟燭的裝置可參考下圖，如要使燈泡發亮，可將燃燒著的火柴或打火機移近，因光敏電阻遇光時，便能使燈泡通電。
電子蠟燭的零件表
| 名稱 | 代號 | 規格 | 數量 | 名稱 | 代號 | 規格 | 數量 |
| 電阻 | R1、R2、R3 | 1K毆姆 | 3 | 光敏電阻 | CdS | 1 | |
| 電晶體 | TR1 | 2SC372 | 1 | 燈泡 | 3V | 1 | |
| TR2 | TIP31A或2SC1061 | 1 | 電池及連接線 | 9V | 1 | ||
| 可變電阻 | R4 | 10K毆姆 | 1 | 印刷電路板 | 1 | ||
| 電路開關 | SW | 1 |
|
|
|
|
三、電子明滅器

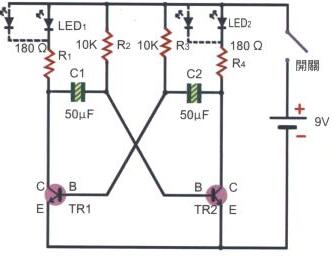

可將電子明滅器的發光二極體作為機械人的眼睛，方可選用不同顏色的發光二極體。另外，可使用並聯的方式，同時接多對發光二極體 。
電子明滅器的零件表
| 名稱 | 代號 | 規格 | 數量 | 名稱 | 代號 | 規格 | 數量 |
| 電晶體 | TR1、TR2 | 2N3569 | 2 | 電容器 | C1、C2 | 50uF 16V | 2 |
| 電阻 | R1、R4 | 180毆姆 | 2 | 電路開關 | SW | 1 | |
| R2、R3 | 10K毆姆 | 2 | 電池及連接線 | 9V | 1 | ||
| 發光二極體 | LED1、LED2 | 2 | 印刷電路板 | 1 |
