Sehingga ahirnya pengalaman ini membuka pikiran saya untuk menyadari bahwa kontribusi kualitas power supply heater sesunguhnya bukan hanya pada masalah perbaikan hum tapi juga menjangkau aspek kualitas lain yang lebih luas daripada sekadar masalah hum, apalagi pada aplikasi direct heated tube seperti misalnya tabung 26, 10Y, 2A3, 300B, dll dimana heater supply berada dalam loop input dari rangkaian, sehingga ketidakberesan yang ada pada heater akan menjadi bagian dari sinyal input yang akan diperkuat oleh tabung dan akan menjadi lebih besar ketika muncul di output tabung.
Berdasarkan percakapan yang pernah saya lakukan dengan Pak Paul dan rekan lain yang bergelut dengan tabung 26, ketika hum muncul umumnya konsentrasi mereka lebih dahulu terarah pada high voltage supply, namun setelah upaya perbaikan yang dilakukan memberikan hasil yang tidak positif, baru kemudian upaya perbaikan dilakukan pada heater supply, dan baru kemudian hasil positif mulai didapat. Kondisi ini membuat saya berkesimpulan bahwa pada direct heated triode kualitas dari heater supply lebih berpengaruh dibandingkan dengan kualitas dari high voltage supply.
Dalam sebuah amplifier yang menggunakan direct heated triode, komponen paling mahal di dunia sekalipun bisa menjadi tidak berarti kalau masih ada hum yang mengganggu.
Terdorong oleh pengalaman membuat regulator heater tersebut, saya menjadi termotivasi untuk membuat sebuah regulator heater yang lebih presisi.

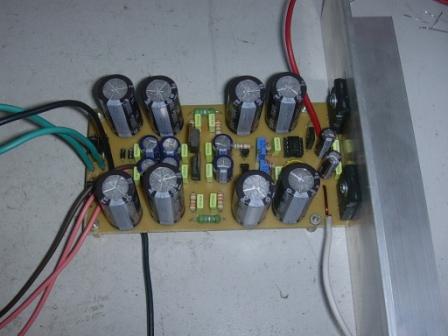

Gambar 1, Prototype Heater 26
Konsep rangkain yang saya kembangkan kali ini adalah konsep power supply DC split atau balance, sebagai penjelasan dari konsep ini dapat dilihat pada gambar dibawah ini.
Gambar 2, Balance Power Supply
Sebagai contoh, jika anda membutuhkan sumber DC sebesar 5V, maka anda dapat membentuk power supply tersebut dari dua buah sumber DC yang masing2 besarnya 2.5V namun dirangkai dalam konfigurasi yang berlawanan atau berbeda fase 180 derajat, sehingga penjumlahan dari kedua sumber DC tersebut menjadi 2x dari nilai satu sumber DC tersebut, secara matematis singkat bisa dijelaskan dengan persamaan di bawah ini :
2.5V-
(-2.5V) = 5V

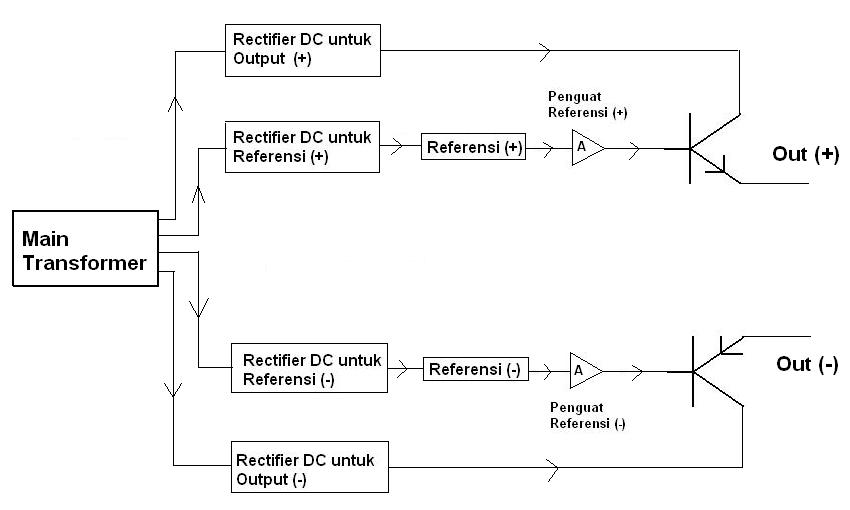

Untuk dapat memahami prinsip kerja dari Heater 26 dapat anda lihat blok diagram dibawah ini, pada dasarnya Heater 26 tersusun atas elemen sbb :
1. Main Transformer, yaitu trafo yang bertugas menurunkan tegangan listrik PLN dari 220V menjadi tegangan yang
lebih rendah mendekati tegangan yang diperlukan oleh Heater 26.
2. Rectifier DC untuk output transistor, dan tegangan referensi yang masing2 untuk jalur positif dan negatif
3. Tegangan referensi positif dan negatif
4. Penguat referensi positif dan negatif
5. Output transisitor positif dan negatif
Tegangan listrik PLN 220V diturunkan oleh main transformer menjadi tegangan listrik yang lebih rendah yang mendekati tegangan output dari Heater 26 ini. Kemudian tegangan AC ini disearahkan oleh rectifier menjadi tegangan DC yang kemudian tegangan DC ini akan mengerakan bagian penguat referensi dan output transistor, baik untuk bagian positif maupun negatif.
Gambar 3, Blok Diagram Heater 26
Ada tiga hal yang saya yakini membuat heater 26 ini dapat berkualitas maksimal yaitu
1. Fully Simetric Configuration, mulai dari main transformer yang digulung secara bifilar sampai ke output transistor,
metoda ini memungkinkan terjadinya noise cancellation pada output positif dan negatif dari Heater 26.
2. Penggunaan referensi tegangan IC, untuk referensi tegangan positif dan negatif, referensi tegangan IC ini memiliki
performa yang lebih baik dalam hal noise, impedansi, maupun stabilitas dibandingkan dengan dioda zener
3. Pemakaian recitifier DC yang terpisah untuk bagian referensi tegangan dan output transistor, metoda ini membuat
noise dari rectifier transistor output tidak dapat masuk ke rectifier tegangan referensi.
Performa Output

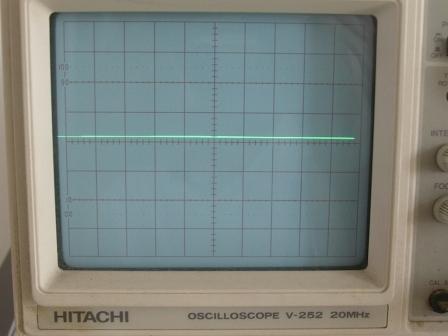

Pada gambar 4 dibawah ini anda bisa melihat grafik tegangan output dari Heater 26 ketika diamati dengan osiloskop.
Gambar 4, Output Heater 26
Pada pengamatan ini saya menggunakan resolusi terkecil dari osiloskop yang saya miliki yaitu 5mV/div, seperti yang bisa anda lihat output dari Heater 26 ini begitu flat, dan tidak terlihat adanya noise yang berbaur dengan output heater 26 ini.
Pada percobaan ini saya mengeset tegangan dari Heater 26 pada 2.5V ( +1.25-0 -1.25) dengan arus keluaran 800mA.

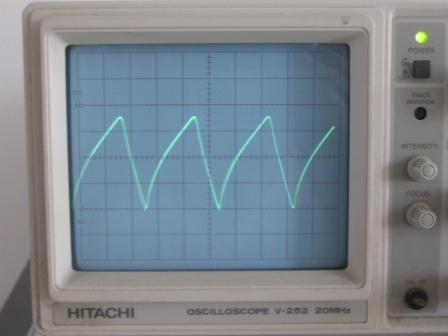

Sebagai perbandingan, anda bisa melihat keluaran dari rectifier DC pada gambar 5 dibawah ini.
Gambar 5, Keluaran output rectifier
Pada Gambar 5 di atas, bisa anda lihat keluaran dari rectifier DC, pada pengukuran ini saya juga menggunakan skala 5mV/div, pada gambar di atas total amplituda ripple dari keluaran rectifier DC adalah sekitar 17.5mV, namun pada keluaran ahir pada Heater 26 ripple tersebut sudah hilang sama sekali.
Uji Dengar
Uji dengar pertama kali saya lakukan di rumah Pak Paul, pada tanggal 30 July 08, menggunakan system milik Pak Paul yang terdiri dari
CD Player : Shanling T-100 Tube CD Player
Preamp : 26 (buatan Pak Paul)
Power Amp : 2A3 (buatan Pak Paul)
Speaker : Pro Ac R1
Ketika pertama kali tiba di rumah Pak Paul, kami mendengar suara dari Power Supply Heater existing yang ada pada preamp. Hum dalam level yang cukup rendah masih terdengar dari jarak sekitar 2 meter dari speaker, dan menurut pendengaran saya, hum tersebut memiliki frequensi yang agak rendah dibandingkan dengan hum yang pernah saya dengar di tempat rekan lain yang menggunakan preamp sejenis.
Kemudian bersama dengan Pak Paul saya mengganti power supply heater dengan unit heater 26. Karena perkabelan yang dibuat oleh Pak Paul sangat rapih dan sistematis, kami tidak menemukan kesulitan dalam mengganti power supply heater.
Pergantian heater supply ini hanya membutuhkan waktu sekitar 15 menit. Setelah itu kami menyalakan unit tanpa high voltage. Berikutnya yang kami lakukan adalah menset tegangan keluar dari heater supply agar menjangkau tegangan yang diinginkan.
Setelah itu barulah kami membunyikan system secara keseluruhan, beberapa lagu sempat kami coba, antara lain adalah CD Hary Belafonte "Life at Carnegie Hall", dan beberapa CD musik country dan Klasik milik Pak Paul.
Dengan power supply heater 26 ini, sekarang hum hanya bisa terdengar tidak terlalu jelas dalam jarak sekitar 25 cm.
Padahal sebelumnya dari jarak 2m masih terdengar walau sangat perlahan.
Menurut Pak Paul sendiri, selain hum yang sangat berkurang, banyak aspek lain dari system nya yang meningkat, seperti misalnya,background sangat dark, noise floorlevel hilang sehingga menambah kerharmonisan sonic.
