CARACTERIZAÇÃO DE UMA REDE MUNICIPAL DE ESTRADAS NÃO-PAVIMENTADAS
ANEXO D
FOTOS DE ESTRADAS NÃO-PAVIMENTADAS DO MUNICÍPIO DE SÃO CARLOS, SP

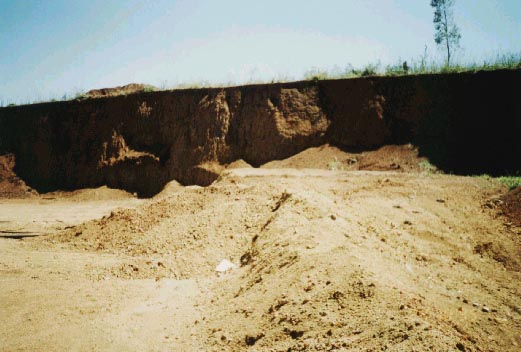

Foto 01 - Jazida de materiais granulares localizada na sca 255 - Piçarreira do Botafogo |

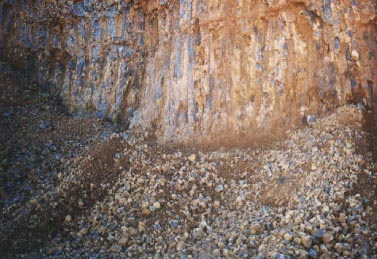

Foto 02 - Detalhe do material granular (piçarra) utilizado na manutenção das estradas não-pavimentadas de São Carlos - Jazida do Botafogo, sca 255 |

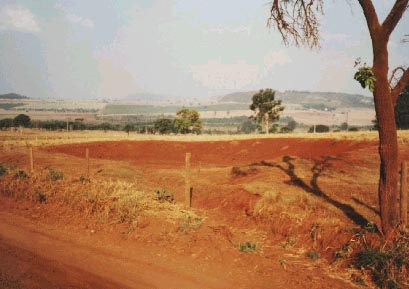

Foto 03 - Bacia de acumulação - Estrada Guilherme Scatena, SCA 010
|

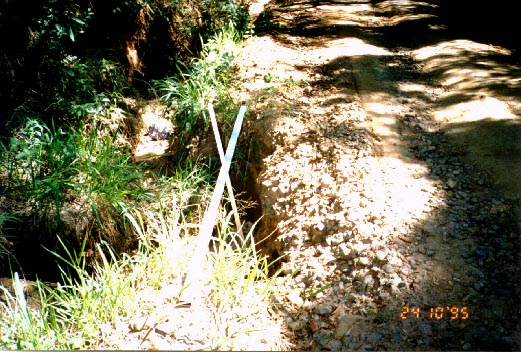

Foto 04 - Erosão na lateral, profundidade de 1,10 m - trecho da estrada Sca 050, de solo arenoso, rampa de 16% |

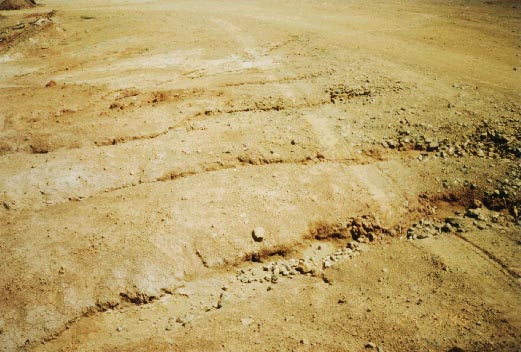

Foto 05 - Sulcos transversais na lateral (acostamento) da estrada que serve de acesso para a piçarreira do Botafogo, trecho com solo arenoso
|

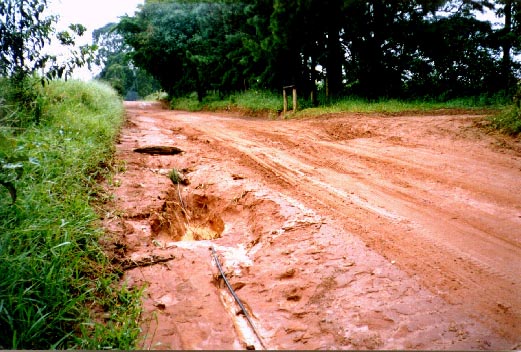

Foto 06 - Trecho da estrada Sca 123, encaixada no terreno, problemas de erosão na lateral devido à drenagem inadequada, buracos, trilhas de rodas, pista escorregadia |

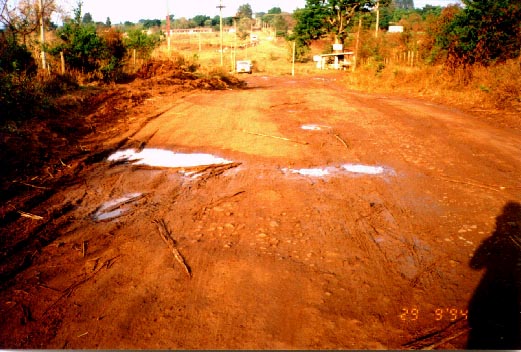

Foto 07 - Trecho da estrada Sca 010 - Buracos de baixa severidade, formados devido à seção transversal inadequada (água cruza a estrada) |

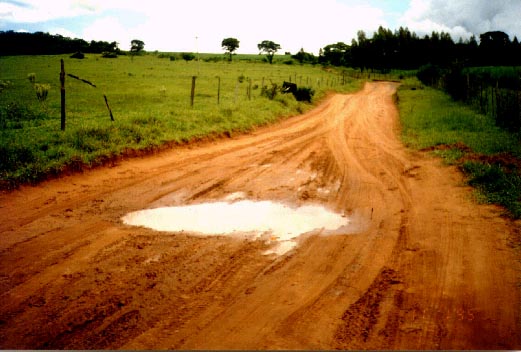

Foto 08 - Trecho da estrada Sca 060, de solo arenoso com seção transversal inadequada (em calha), e buracos de severidade alta |

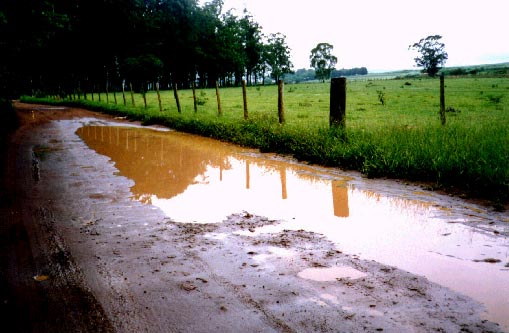

Foto 09 - Poça d'água formada na lateral da estrada sca 123 devido à drenagem lateral inadequada e seção transversal inadequada - Solo arenoso, rampa de 1% |

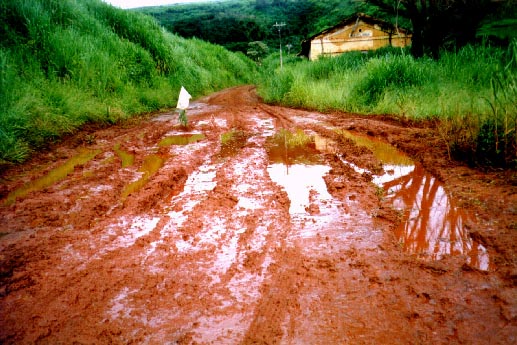

Foto 10 - Seção transversal inadequada, drenagem lateral inadequada, formação de atoleiro e buracos - Trecho da estrada sca 020, de solo argiloso, com baixa declividade (1%) |

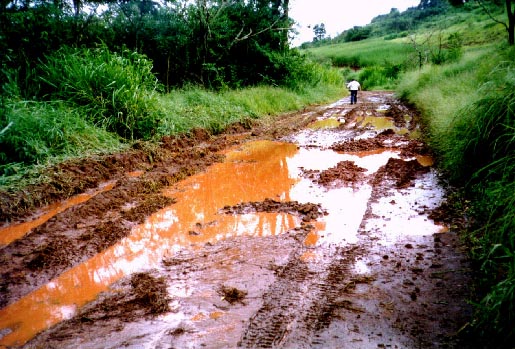

Foto 11 - Seção transversal inadequada, drenagem lateral obstruída, formação de atoleiro, trilhas de rodas e buracos - Trecho da estrada sca 123, de solo argiloso, com baixa declividade (2%) |

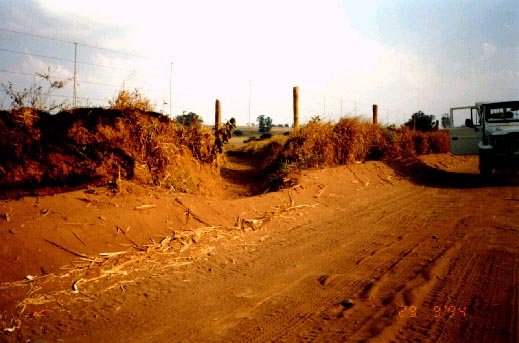

Foto 12 - Trecho da estrada sca 010, de solo arenoso, com baixa declividade (rampa de 1%), com saída d'água obstruída pelo acúmulo de material granular (areia) e entulho (cana) |

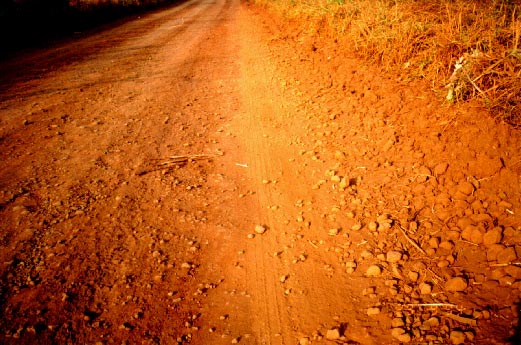

Foto 13 - Trecho da estrada sca 010, encaixada, de solo argiloso com material granular (piçarra) solto - drenagem lateral inadequada (mato + berma de agregados) |

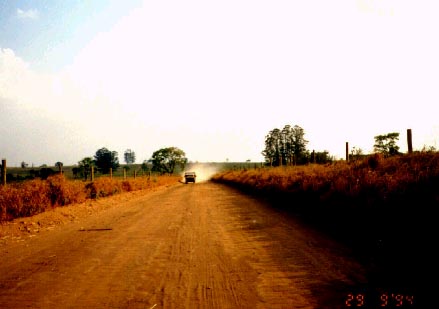

Foto 14 - Trecho da estrada sca 010, de solo arenoso, encaixada, com drenagem lateral inadequada (areia + entulho), ondulações de severidade média e poeira de severidade média |

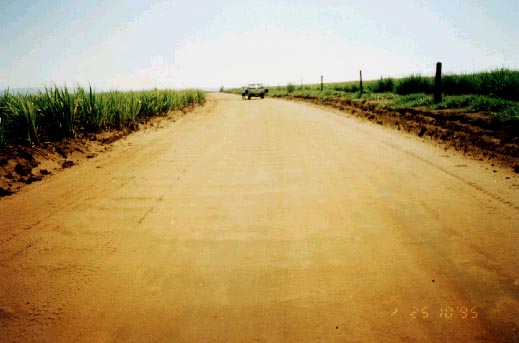

Foto 15 - Trecho da estrada sca 325, encaixada, de solo arenoso, com ondulações de severidade baixa e drenagem lateral inadequada |

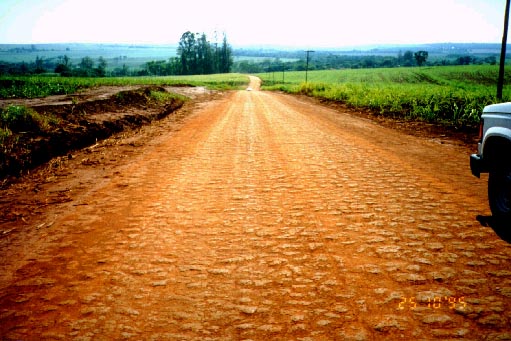

Foto 16 - Trecho da estrada sca 325, encaixada, de solo argiloso, rampa de 4% com drenagem lateral inadequada e ondulações irregulares |

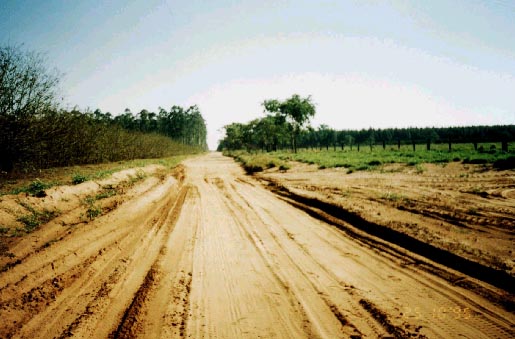

Foto 17 - Trecho da estrada sca 325, encaixada, de solo arenoso, com rampa de 1%, com seção transversal inadequada, drenagem lateral inadequada e problemas de areião |

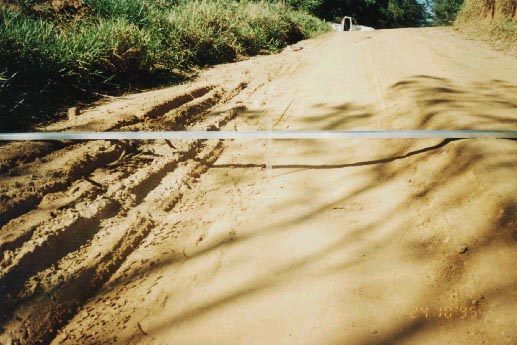

Foto 18 - Facão formado em trecho da estrada sca 050, encaixada, de solo arenoso, com seção transversal inadequada e drenagem lateral inadequada |

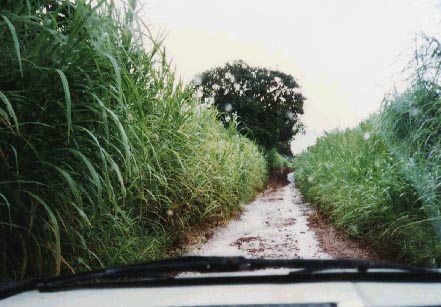

Foto 19 - Trecho da estrada sca 230, com largura da faixa de rolamento de 4,00 m, com rampa de 12%, seção transversal inadequada e drenagem lateral inadequada |
Foto 20 - Trecho de solo argiloso, encaixado, em curva com baixa declividade, com problemas de pista escorregadia, buracos e drenagem inadequada (água escoando de um lado para outro da estrada) |
