Como Funciona

VELOCÍMETRO


Com o mostrador situado no painel do automóvel, o velocímetro indica a velocidade do veículo. Nesse instrumento, costuma-se incluir também um hodômetro, que fornece a quilometragem percorrida. Na maioria dos veículos comerciais, o tipo de velocímetro mais usado é o magnético.

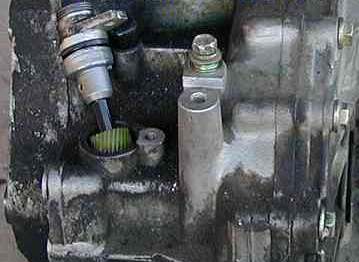

O velocímetro é acionado geralmente pela árvore de saída da caixa de transmissão, cuja velocidade de rotação é proporcional à do veículo. O movimento transmite-se pelo cabo do velocímetro, flexível e giratório, acoplado à árvore principal do instrumento, que comporta um ímã. Próximo ao ímã, sobre a mesma árvore, um disco de alumínio liga-se diretamente ao ponteiro. Do outro lado do copo de alumínio há um estator de aço.

Com o movimento do carro, o ímã gira, provocando assim a variação do campo magnético. Em conseqüência dessa variação, surgem no copo correntes de Foucault, que dão origem a um outro campo magnético. Da interação dos dois campos, resultam forças (torque) que provocam a rotação do copo. Este, no entanto, é impedido por uma mola espiral de girar completamente, sofrendo apenas uma deflexão proporcional ao torque, que é transmitida ao ponteiro.

O tipo mais comum de velocímetro é dotado de um ponteiro sobre uma escala circular ou em arco, mas às vezes o indicador é digital, como o mostrado na figura acima.
