ANTENA

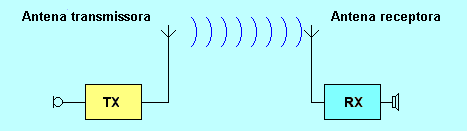

As antenas são dispositivos destinados a transmitir ou receber ondas de rádio. Quando ligadas a um transmissor (de rádio, TV, radar, etc.) convertem os sinais elétricos em ondas eletromagnéticas. Quando ligadas a um receptor, captam essas ondas e as convertem em sinais elétricos que são amplificados e decodificados pelo aparelho receptor (de rádio, televisão, radar, etc).

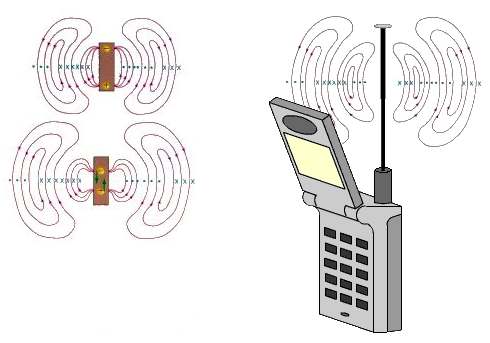

O transmissor produz o sinal na forma de corrente alternada, ou seja, com rápida oscilação, indo e vindo ao longo de seu condutor. A freqüência da oscilação pode ir desde milhares de vezes por segundo até milhões de vezes por segundo, e é medida em kilohertz ou megahertz. Ao oscilar na antena de transmissão, a corrente produz uma onda eletromagnética em sua volta, que se irradia pelo ar. Quando atinge uma antena receptora, a onda eletromagnética induz nela uma pequena corrente elétrica que se alterna para a frente e para trás ao longo da antena, acompanhando as oscilações da onda. Essa corrente é muito mais fraca do que a presente na antena transmissora, mas pode ser amplificada pelo aparelho receptor.
A atmosfera encontra-se repleta de ondas eletromagnéticas de várias freqüências, e todas elas atingem as antenas receptoras. Contudo, cada aparelho receptor possui meios próprios para selecionar uma faixa estreita de freqüência, podendo sintonizar um sinal em particular. Ao ser sintonizado numa certa faixa de freqüência, o receptor só responde aos sinais dessa faixa determinada, excluindo as demais.

Cada freqüência está associada a um comprimento de onda. Quanto mais alta a freqüência, menor é o comprimento de onda (o produto das duas é sempre igual a velocidade da luz). A eficiência de uma antena depende da relação correta ente seu comprimento físico e o comprimento de onda do sinal que transmite ou recebe. O ideal é que as antenas tenham exatamente a metade, ou um quarto, do comprimento de onda que recebem ou transmitem. Os princípios que regem o funcionamento das antenas receptoras ou transmissoras são idênticos.
As antenas de transmissão podem estar em posição horizontal ou vertical, mas requerem que as antenas receptoras de suas emissões observem o mesmo posicionamento. As montadas verticalmente causam pouco efeito nas receptoras horizontais (e vice-versa).

Os sinais radiofônicos de ondas médias e longas seguem a curvatura da Terra, chegando a se propagar por centenas e até milhares de quilômetros com relativamente pouca perda de potência. Por outro lado, os comprimentos de onda menores, como as de freqüência VHF ou UHF, usados para transmissão de alta fidelidade, estereofonia ou televisão, propagam-se de maneira similar a um feixe luminoso, limitando seu alcance até a linha do horizonte.

Antenas direcionais

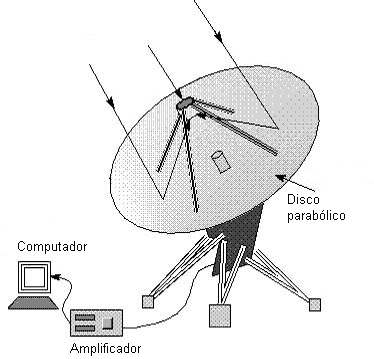

Refletores parabólicos são usados em casos como as transmissões de radar, comunicações telefônicas, recepção de satélites, etc., onde se requer maior diretividade da antena. Eles têm a forma do refletor de um farol de automóvel e focalizam as ondas em um feixe bastante estreito. Esse tipo de antena proporciona a emissão e recepção de sinais dotados de grande nitidez e resolução.
