Ausgegeben den 14. Oktober 1892.

KAISERLICHES PATENTAMT

PATENTSCHRIFT
- Nr 64925 -

Klasse 42: Instrumente.

---

W.T. Odhner in St. Petersburg.

Neuerung an Rechenmaschinen.

Patentirt im Deutschen Reiche vom 13. November 1891 ab.

---

1. in der Anbringung der Ziffern, welche die zur Berechnung kommenden Zahlen angeben, auf dem Umfang der mit den sogenannten Z�hlr�dern verbundenen Scheiben K und deren Sichtbarmachung durch die obere Reihe der Schaul�cher des Geh�uses A, und
2. in der Anordnung und Beth�tigung der auf dem Umfang mit Ziffern versehenen kleinen Cylinder P, welche zum Z�hlen der Umdrehungen der erw�hnten Z�hlr�der dienen.

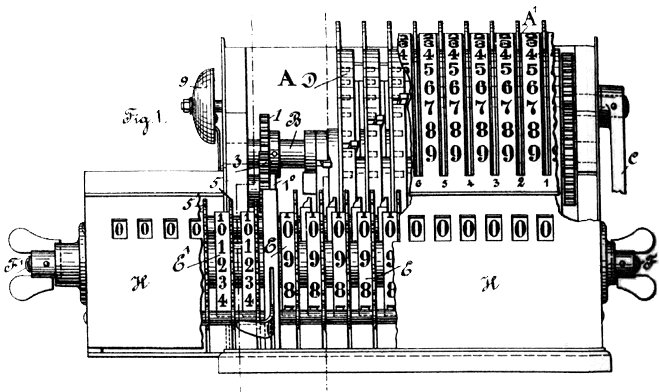

� � Zur Beseitigung dieser M�ngel ist die in Betracht kommende Rechenmaschine in der auf der Zeichnung dargestellten Weise abge�ndert worden. Wie aus Fig. 1 ersichtlich, sind behufs leichten, schnellen und sicheren Einstellens der zu benutzenden Zahlen die Ziffern dieser sogenannten Kennzahlen auf der oberen Seite des Geh�uses A neben den Schlitzen A¹ f�r die Handhaben g der Z�hlr�der D angebracht. Letztere sind zum Unterschied von anderen derartigen Maschinen nur mit einer einzigen Handhabe versehen, welche auf die in Frage kommenden Zahlen eingestellt werden und die demgem��, da die Ziffern von 0 bis 9 von oben nach unten fortschreitend auf dem Geh�use angebracht sind, je nach der Gr��e der Zahl der betreffenden Einheit in einer h�heren oder tieferen Lage auf dem Geh�use zu stehen kommen. Durch diese Anordnung ist nicht nur die zuverl�ssige und schnelle Einstellung der Kennzahlen gesichert, sondern auch eine Controle derselben durch die verschiedene Stellung der einzelnen Handhaben g der Z�hlr�der auf der Oberfl�che des Geh�uses A gew�hrleistet. Es wird hierdurch besonders erreicht, da� die Kennzahlen nicht nur doppelt so schnell eingestellt werden k�nnen, wie bisher, sondern es sogar Blinden m�glich ist, sich nach dem Gef�hl �ber die richtige Lage der Handhaben g, also der richtigen Einstellung der Kennzahlen Rechenschaft zu geben.

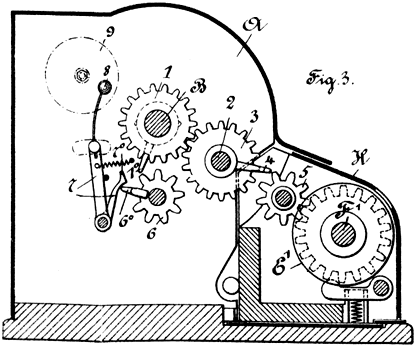

� � In Verfolgung des angegebenen Zweckes sind bei dem Gegenstand der vorliegenden Erfindung die in der Patentschrift No. 7393 erw�hnten kleinen Cylinder P durch auf der Verl�ngerung F¹ der Achse F der Registrirscheiben E aufgesetzte Nummerscheiben E¹ ersetzt, welche, wie aus Fig. 3 ersichtlich, von der Welle B der Z�hlr�der D aus bewegt werden. Auf dieser Welle B ist n�mlich ein Zahnrad 1 angeordnet, welches in ein zweites, um einen Zapfen 2 des Geh�uses A drehbares Zahnrad 3 eingreift. Dabei ist vorausgesetzt, da� beide Zahnr�der gleiche Z�hnezahlen haben, so da� nach einer vollen Umdrehung der Welle B auch das Zahnrad 3 sich�- und zwar im entsprechenden Sinne�- einmal gedreht hat. An dem letzteren ist seitlich eine Nase 4 angebracht, welche bei jeder vollen Umdrehung des Rades 3 einmal in eines der in ihren Bereich kommenden Zahnr�der 5, welche mit den zum Registriren dienenden Nummerscheiben E¹ zusammenarbeiten, eingreift. Es geht hieraus hervor, da� je nach der Drehungsrichtung der R�der D die Nase 4 in dem einen oder anderen Sinne bewegt wird und demgem�� die betreffende Nummerscheibe E¹�- auf deren Umfang die Ziffern von 0 bis 9 und zur�ck bis 1 angebracht sind�- vorw�rts und r�ckw�rts dreht. Tr�gt man also die auf den Z�hlr�dern D eingestellte Zahl beispielsweise durch siebenmaliges Rechtsdrehen der Kurbel C sieben Mal auf die Registrirscheiben E auf, multiplicirt dieselbe also mit sieben, so zeigt die erste der Nummerscheiben E¹ die Zahl 7. Vorausgesetzt nun, da� nur eine Multiplication mit der Zahl 6 erforderlich gewesen w�re, ist der Fehler begangen, da� eine Rechtsdrehung zu viel ausgef�hrt wurde. Derselbe kann dadurch beseitigt werden, da� man die Kurbel C einmal linksum dreht, so da� die Zahl 6 von der ersten Nummerscheibe E¹ gezeigt wird. In derselben Weise geht man beim fehlerhaften Dividiren vor. Es sei z.B. von der auf den Registrirscheiben E gezeigten Zahl die mittelst der Z�hlr�der D eingestellte sechs Mal abgezogen, anstatt nur f�nf Mal, wie es die Rechnung vorschreibt. Man hat dann nur die Kurbel wieder einmal nach rechts zu drehen, und auf der in diesem Falle den Quotienten gebenden ersten Nummerscheibe E¹ erscheint an Stelle der 6 die Ziffer 5. Was f�r Multiplication und Division, eine mehrfache Addition bezw. Subtraction gilt, hat nat�rlich auch f�r die einfache Addition und Multiplication G�ltigkeit.
� � Um nun die beschriebene Maschine f�r Blinde benutzbar zu machen, ist es�- au�er der angegebenen Anordnung�- erforderlich, auf den Registrir- und Nummerscheiben durch das Gef�hl unterscheidbare erhabene Ziffern anzubringen und das Einstellen der Ziffer 9 auf einer der Nummerscheiben durch das Anschlagen einer Glocke, wie bei Schreibmaschinen, bemerkbar zu machen.

� � PATENT-ANSPR�CHE:

1. Eine Ausf�hrungsform der durch die Patentschrift No. 7393 bekannt gewordenen Rechenmaschine, bei der auf der Au�enfl�che des Geh�uses (A) feste Kennzahlen angeordnet sind, auf welche die in den Schlitzen (A¹) beweglichen Handhaben (g) je eines Z�hlrades (D) derart eingestellt werden k�nnen, da� aus der Stellung der Handhaben der Werth der zur Rechnung kommenden Zahl erkennbar wird, wodurch es Blinden m�glich gemacht ist, mit dieser Maschine zu rechnen.
2. Bei einer Rechenmaschine der in Anspruch 1 bezeichneten Art die Verbindung der Welle B der Z�hlr�der D mit den auf der Verl�ngerung F¹ der Welle F angebrachten Nummerscheiben E¹ durch Vermittelung der Triebr�der 1, 3 und 5, von denen letzteres durch eine seitlich am Rad 3 angebrachte Nase 4 beth�tigt wird, zu dem Zwecke, die Nummerscheiben E¹ entsprechend der Drehrichtung der Z�hlr�der D vor- und r�ckw�rts bewegen und dadurch etwaige Fehler bei der Handhabung der Kurbel C berichtigen zu k�nnen.

�
