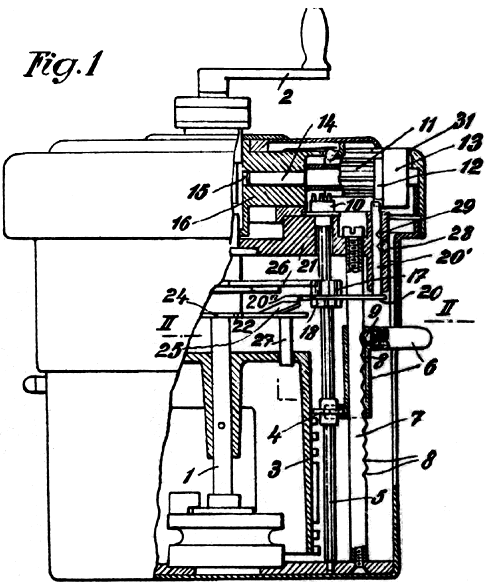

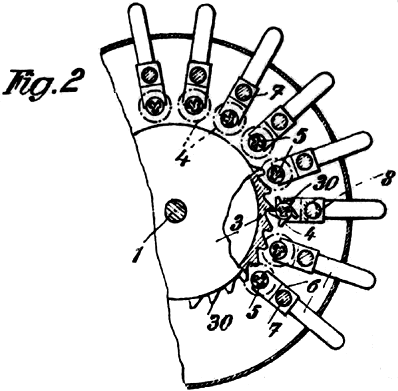

� � In der Zeichnung ist eine mit den angef�hrten Erfindungsmerkmalen versehene Rechenmaschine in beispielsweiser Ausf�hrungsform veranschaulicht, und zwar zeigt Fig.�1 die Rechenmaschine im L�ngsschnitt, teilweise in Ansicht, und Fig.�2 einen Teilquerschnitt nach der Linie II-II in Fig.�1.
� � Von der Rechenmaschine sind in der Zeichnung nur die f�r das Verst�ndnis der Erfindung notwendigen Maschinenteile veranschaulicht und in folgendem beschrieben.
� � Auf einer im Maschinenk�rper drehbar gelagerten Achse 1, die durch eine Kurbel 2 in Drehung versetzt werden kann, sitzt eine Staffelwalze 3. Um diese sind im Kreise herum die Schaltglieder angeordnet, von denen nur die des Z�hlwerkes aus der Zeichnung zu ersehen sind. Die Einstellr�dchen 4 sitzen l�ngs verschiebbar auf beliebig profilierten Achsen 5 und werden durch Stellschieber 6 eingestellt. Die Stellschieber 6 sind auf S�ulen 7 gef�hrt und werden an einer der dem einstellbaren Wert von 0 bis 9 entsprechenden Stelle durch eine in Rasten 8 der S�ulen 7 eingreifende federbelastete Kugel 9 festgestellt. Auf dem oberen Ende der Achsen 5 sitzen �bertragungsr�dchen 10, die in Zahntrieblinge 11 eingreifen. Die Zahntrieblinge 11 sind mit je einem Zehnerschaltdaumen 12 sowie einer Ziffernrolle 13 fest verbunden; sie sitzen lose drehbar auf Bolzen 14, die im rechten Winkel zu den Achsen 5 in radialen Bohrungen 15 des drehbar gelagerten Z�hlwerkk�rpers 16 eingesetzt sind.
� � Der Antrieb der Ziffernrollen 13 ist gegen�ber den der Einstellr�dchen untersetzt, und zwar beispielsweise bei der veranschaulichten Ausf�hrungsform 1:2.� Zu dem Zwecke sind die �bertragungsr�dchen 10 f�nfz�hnig und die Zahntrieblinge 11 zehnz�hnig ausgebildet.
� � Bei den gegebenen kleinen Raumverh�ltnissen sind die Abmessungen der �bertragungsr�dchen 10 sehr klein (3,4 mm Durchmesser), so da� beispielsweise die Verwendung von Kegelr�dchen wenn nicht gerade unm�glich, so doch praktisch sehr unvorteilhaft w�re. Es ist daher eine Triebstockverzahnung vorgesehen, indem die �bertragungsr�dchen 10 zu Stiftenr�dchen ausgebildet sind, welche in die normal verzahnten Trieblinge 11 eingreifen.
� � Bei dem beschriebenen Antrieb ist zur Drehung einer Ziffernrolle 13 um eine Ziffer die doppelte Winkeldrehung des �bertragungsr�dchens 10 bzw. Einstellr�dchens 4 und mithin auch der Staffelwalze 3 erforderlich, so da� sich die Drehwiderst�nde der Z�hlwerkglieder vorteilhaft auf einen gr��eren Kurbelweg verteilen.
� � Das Zehnerschaltr�dchen sitzt auf der Achse 5 und mu� daher bei Eintritt einer Zehnerschaltung ebenfalls die doppelte Winkeldrehung wie die Ziffernrolle erhalten.
� � Die Einstellr�dchen 4 und die Zehnerschaltr�dchen sind f�nfz�hnig ausgebildet. Ist die Rechenmaschine so gebaut, da� die Staffelwalze 3 immer nur nach der gleichen Drehrichtung arbeitet, so erhalten die Z�hne 30 der Staffelwalze und Einstellr�dchen eine unsymmetrische, d.h. einseitige Form, um m�glichst gro�e Zahnf��e zu bekommen.
� � Die Zehnerschaltvorrichtung hat eine an sich bekannte Ausbildung und sei nur kurz beschrieben. Die Zehnerschaltr�dchen sind zu Doppelr�dchen 17, 18 ausgebildet und diese mit zueinander versetzten Z�hnen versehen. Sie sitzen axial verstellbar auf den Achsen 5 und werden in bekannter Weise von Gabeln 20 getragen, die mittels je eines rechtwinkelig abstehenden Stiftes 20' in einen unbeweglichen Lagerk�rper 21 verschiebbar gef�hrt und durch eine um den K�rper 21 gelegte Schraubenfeder 28 festgehalten sind, die in Rasten 29 eingreift. Auf den Teil 17 der Zehnerschaltr�dchen wirkt eine Sperrscheibe 26 und auf den Teil 18 der Zehnerschaltzahn 22 ein. Dieser ist an einer um die Achse 1 lose drehbar gelagerten Scheibe 24 vorgesehen, die mit der Sperrscheibe 26 in starrer Verbindung steht und durch einen Stift 27 mit der Staffelwalze 3 auf Drehung gekuppelt ist.
� � Die Wirkungsweise der Rechenmaschine ist kurz folgende: Bei jeder Umdrehung der Kurbel 2 wird der durch die Schieber 6 eingestellte Zahlenwert durch die Staffelwalze 3 den Einstellr�dchen 4 �bermittelt und �ber die R�dchen 10 je nach Einstellung der Maschine im zuz�hlenden oder abziehenden Sinne auf die Ziffernrollen 13 �bertragen, die mit den entsprechenden Ziffern unter den Schaul�chern 31 erscheinen.
� � Bei Eintritt einer Zehnerschaltung dr�ckt der Zehnerschaltzahn 12 der z.B. von 9 auf 0 �bergegangenen Ziffernrolle 13 vermittels des Stiftes 20' und der Gabel 20 das Zehnerschaltr�dchen 17, 18 des n�chsth�heren Stellenwertes nach abw�rts in den Bereich des Zehnerschaltzahnes 22. Nach erfolgter Zehnerschaltung wird das Zehnerschaltr�dchen durch den ansteigenden Lappen 25 der Scheibe 24, der auf das l�ngere Gabelschenkelende 20'' einwirkt, in die Ausgangsstellung zur�ckgebracht.

1. Rechenmaschine mit nur einer Staffelwalze und um diese im Kreise herum angeordneten Schalt- und Z�hlwerkgliedern, dadurch gekennzeichnet, da� in dem Antrieb zwischen Einstellr�dchen (4) und Ziffernrolle (13) eine Untersetzung (10, 11) eingeschaltet ist und da� dementsprechend die Dauer der Einwirkung der Staffelwalze auf die Einstellr�dchen vergr��ert ist, wodurch die Drehwiderst�nde der Z�hlwerkglieder auf einen m�glichst gro�en Kurbelweg verteilt werden und die Winkelgeschwindigkeit der Ziffernrollen herabgesetzt wird.
2. Rechenmaschine nach Anspruch�1, dadurch gekennzeichnet, da� die Zehnerschaltr�dchen im Ausma� der durch die Untersetzung vergr��erten Winkeldrehung der Einstellachsen verdreht werden.
3. Rechenmaschine nach Anspruch�1, dadurch gekennzeichnet, da� zur Untersetzung des Antriebes zwischen dem Einstellr�dchen (4) und der im Winkel zu diesem gelagerten Ziffernrolle (13) eines der beiden �bertragungsr�der (10, 11) zu einer Art Triebstockr�dchen ausgebildet ist.
4. Rechenmaschine nach den Anspr�chen 1 bis 3 mit stets nach der gleichen Drehrichtung arbeitenden Schalt- und Z�hlwerkgliedern, dadurch gekennzeichnet, da� die Einstellr�dchen mit weniger als zehn Z�hnen (30) versehen und diese Z�hne sowie die der Staffelwalze (3) unsymmetrisch ausgebildet sind, um m�glichst starke Zahnf��e zu erhalten.

�
