UNIVERSIDAD YACAMBÚ

Asignatura: Intranet - Internet

Fase II

Trabajo Nro: 5

Profesor: Ing. Alixander Dávila

Autor: Rusbel R. Dimas G.





ENUNCIADO DEL TRABAJO

La finalidad del trabajo 5 es repasar los conocimientos básicos sobre redes y equipamiento pero enfocado en la necesidad de una estructura en la cual podamos implementar una intranet completamente y publicar toda o parte de ella en Internet.



Considerando la teoría y la propuesta desarrollada en el trabajo 1, ahora se debe formular un esquema de equipamiento necesario para implementar su idea, es decir, debe listar, ubicar y justificar todo el hardware que UD considera necesario para que funcione el sitio Web para intranet, intranet o ambos simultáneamente según sea su caso. Esta propuesta de hardware debe ser presentada a través de un diagrama donde ubique todo el equipo considerado, lo cual debe ir acompañado una breve justificación de cada uno.



INTRODUCCIÓN

Una idea muy interesante es utilizar las tecnologías de Internet dentro de una empresa. En ello se basan las llamadas Intranet, es decir, se aprovechan de las herramientas de Internet para su utilización interna dentro de las redes corporativas de una empresa. Proporciona una plataforma excelente para poner en manos de los usuarios toda la información relevante de la empresa. Se trata de realizar un cuadro de mando hipermedia, desde el que los usuarios autorizados pueden acceder a los indicadores clave de la compañía simplemente navegando a través de la página Web.

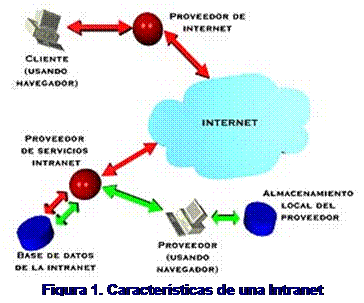

En la Figura 1. se muestran las principales características de una Intranet







































PASOS A SEGUIR PARA LA CREACIÓN DE LA INTRANET

La cCreating a corporate intranet may look easy at first, but it involves a number of steps to follow if it is going to be successful.reación de una Intranet corporativa puede parecer fácil al principio, pero se trata de una serie de pasos a seguir si se desea tener éxito.

1. Establish a vision for the intranet and write it down.Establecer una visión de la Intranet y anotarlo.The intranet must be tied to a business purpose. La Intranet debe estar vinculada a un objetivo comercial.If it doesn’t help the organization to function better it shouldn’t be created. Si este no ayuda a la organización a funcionar mejor, entonces no debe ser creada.
2. Get the support of senior level management.Obtener el apoyo de alto nivel de gestión.They can help in dealing with funding, information access, turf wars, and access to users. Ellos pueden ayudar en el tratamiento de la financiación, acceso a la información, y el acceso a los usuarios.
3. Identify a key user group, build a prototype, and sell them on the idea.Identificar un grupo de usuarios clave, construir un prototipo, y venderlo como idea.Once they are convinced of the intranet’s usefulness, this group can be used to sell the idea to others. Una vez que están convencidos de la utilidad de la Intranet, este grupo puede ser usado para vender la idea a los demás usuarios.
4. Have a clear idea of the expected costs and the work to be done.Tener una idea clara de los costos y el trabajo por hacer.Leverage the equipment and talent already in the corporation. If the company has a network in place, only a Web server and the appropriate software will need to be added. Aprovechar los equipos existentes en la empresa. Si la empresa tiene una red en el lugar, sólo un servidor Web y el software apropiado tendrá que ser añadido.The IT department can help with the hardware and software issues. El departamento de servicios informáticos y de telecomunicaciones de la empresa puede ayudar con el hardware y problemas de software. If needed, hire outside consultants to get the project started and then train library staff to handle the tasks after implementation.
5. Set up a committee to decide on the contents of the intranet and, if possible, keep it in place to handle issues as the intranet grows.Crear un comité para decidir sobre el contenido de la Intranet.
6. Capacita Educate everyone in the company on how to use the intranet and also on the benefits it will provide.r a todos en la empresa sobre el uso de la Intranet y también en los beneficios que proporcionará.
7. Remember that a corporate intranet must be maintained and grown by investing in hardware, software, training and salaries for staff.Recordar que una Intranet corporativa debe mantenerse y crecer mediante la inversión en hardware, software, capacitación y salarios para el personal. If it is not maintained it will die.



HARDWARE NECESARIO PARA QUE FUNCIONE LA RED PROPUESTA

·         Impresoras

·         Switchs

·         Router

·         Access Point

·         Servidor de Base Datos

·         Servidor de Aplicaciones

·         Servidor de Dominio

·         Servidor Web

·         Firewall



DESCRIPCIÓN DE LA RED PROPUESTA

Partiendo de los planteamientos anteriormente expuestos y considerando la teoría y la propuesta desarrollada en el Trabajo 2 se sugiere implementar la siguiente solución la cual está representada en el Diagrama Propuesto de Hardware, que consiste en: 20 equipos PC pertenecientes a los usuarios del Área 1 de la Empresa, dichos equipos se interconectan por medio del Switch 1 y  20 equipos PC pertenecientes a los usuarios del Área 2, los cuales se interconectan al Switch 2. Los Switch 1 y 2 se conectan en cascada al Switch Core, en el cual se encuentran conectados el Router, el Servidor de Base de Datos, el Servidor de Aplicaciones y el Servidor de Dominio. El Servidor de Base de Datos utiliza la BD Postgress, debido a que es software libre ajustándose de esta manera a la plataforma de la empresa, este Servidor esta asociado al Servidor de Aplicaciones que a su vez esta asociado al Servidor de Dominio.

Teniendo interconectado el hardware mencionado anteriormente, la Intranet asociada es 100% funcional. Como se necesita que los usuarios externos a la empresa (Por ejemplo: los Proveedores) y los usuarios internos puedan realizar consultas por Internet, entonces conectaremos el Switch 4 al Router que permitirá la salida a Internet; pero para esto también se necesita un nivel de seguridad que nos lo va a dar el Firewall y además se encargará de guiar hacia el Servidor Web las peticiones realizadas por los usuarios externos/internos de Internet.



La mayoría de las empresas que implantan Intranet no lo hacen únicamente a nivel interno (es decir, usando TCP/IP dentro de sus redes locales). Más bien lo que se sigue es un diagrama global de informatización, que incluye tanto a las Intranets como a los puntos de presencia en Internet de la empresa. Así, dentro de la misma estrategia se suele planificar el uso de redes corporativas internas, pero también el establecimiento de páginas web "externas", que se puedan consultar desde cualquier lugar del mundo. Esta filosofía nos lleva al diagrama que se muestra a continuación.

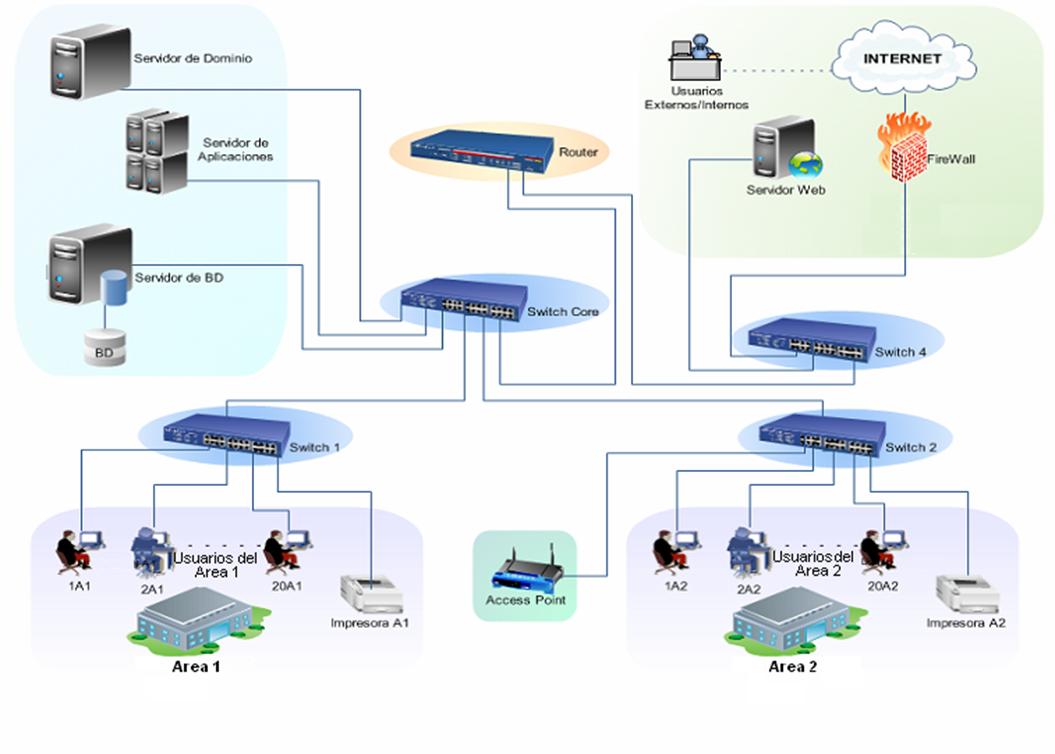

DIAGRAMA PROPUESTO DE HARDWARE











































































En el diagrama vemos una única instalación, que comprende todos los sistemas informáticos de la empresa. Dentro de esta gran nube, existe una zona pública, accesible desde fuera de la Intranet. Se trata de la parte que podrá ver cualquier usuario externo/interno empleando un navegador desde su PC. Por otro lado, existe una segunda área, que es la Intranet propiamente dicha. Se trata de la instalación privada, que utiliza el personal autorizado para agilizar su trabajo.



JUSTIFICACIÓN DEL HARDWARE  NECESARIO



NOMBRE DEL HARDWARE	CANTIDAD	JUSTIFICACIÓN
Impresoras (A1 y A2)	2	Se utilizan dos impresoras, una para el grupo de usuarios del Área 1 y una para los del Área 2; para que dichos usuarios puedan imprimir todos los tipos de reportes que genera el sistema.
Switch Core	1	Este es el Switch principal de la red, se emplea para la conexión de servidores, router y servicios de interconexión con los Switchs de usuarios. (Switchs 1,2 y 4)
Switch	3	Los tres Switchs que se muestran en el diagrama van a cumplir la función de concentrar la conectividad, haciendo que la transmisión de datos sea más eficiente; es decir administrar la comunicación. Se utiliza el Switch 1 y el Switch 2 debido a las dos áreas (A1 y A2) de 20 equipos PC cada una, que están en lugares equidistantes. Si falla un Switch no se quedarán sin servicios los 40 usuarios totales. El Switch 4 se encarga de administrar la transmisión de datos pertenecientes a la conexión Internet.
Router	1	El Router cumplirá la función de analizar el origen y el destino de la información que transite en la red y buscará la ruta más corta y efectiva para establecer la interconexión entre el origen-destino.
Access Point	1	Este es un Switch que se empleará con la finalidad de contar con una red inalámbrica.
Servidor de BD	1	Se utiliza este servidor para proveer los servicios de la base de datos, para el buen funcionamiento del sistema.
Servidor de Aplicaciones	1	Este servidor tiene como finalidad, gestionar la mayor parte (o la totalidad) de las funciones de lógica y de acceso a los datos de la aplicación (sistema del Almacén Principal). Proporciona los servicios de aplicación a los equipos (PC) clientes.
Servidor de Dominio	1	En este servidor se crean las cuentas de usuarios y los equipos (PC) pertenecientes al dominio. A parte de eso este servidor administra el DNS.
Servidor Web	1	Tiene como función servir los datos en forma de páginas web, hipertextos, y todo lo relacionado con el servicio web. La comunicación de estos datos entre cliente y servidor lo hace por medio de un protocolo.
Firewall	1	Se coloca este dispositivo, como medida de seguridad para que permita solamente el paso de ciertas comunicaciones autorizadas y que además se encargue de bloquear las otras que puedan afectar el sistema. Uno de los aspectos más importantes entre sus características a la hora de establecer una Intranet es el de la seguridad. Para que los miembros de una organización, y solo ellos, puedan acceder a la información, cualquier conexión que no tenga una autorización debe ser automáticamente bloqueada, para evitar accesos indeseados e incluso fuga de información importante.





CONCLUSIÓN

La construcción de la Intranet no sólo significa poner todos los componentes de Hardware y Software así como para que funcione de manera eficiente, también significa que hay que poner a disposición la información y las herramientas necesarias para su organización a los usuarios a utilizar la intranet de manera eficaz. Además, se debe constantemente de actualizar y mantener la Intranet y cambiar las cosas de vez en cuando.

Hay que tener en cuenta que existen varios niveles dentro de una Intranet, los cuales corresponden al perfil de usuario:

• Gestor de sistemas informativos, se encargará de diseñar la estructura informática de la organización, planificar y realizar instalaciones de sistemas operativos y aplicaciones muy específicas, programar aplicaciones, etc.

• Gestor de información, sus funciones serían la de crear el sistema de información, diseñar y mantener estructuras de bases de datos y servidores de información, diseñar aplicaciones para la gestión de información, etc.

• Usuarios finales, utilizan los recursos informáticos e informativos para el desarrollo de su trabajo, en conjunto con el resto de los miembros de la empresa.
